LUTZ手提式滚筒容器泵三维结构设计

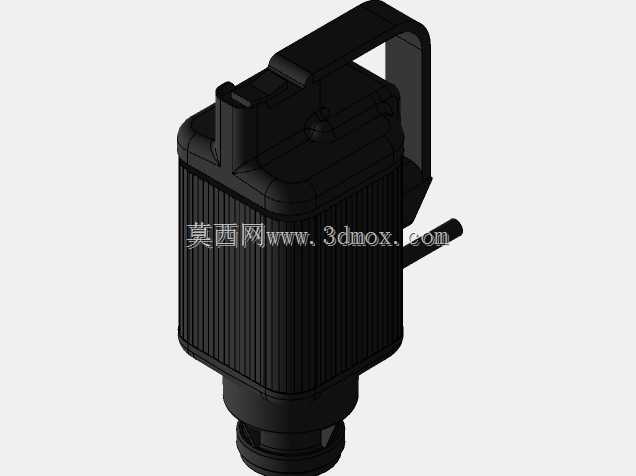

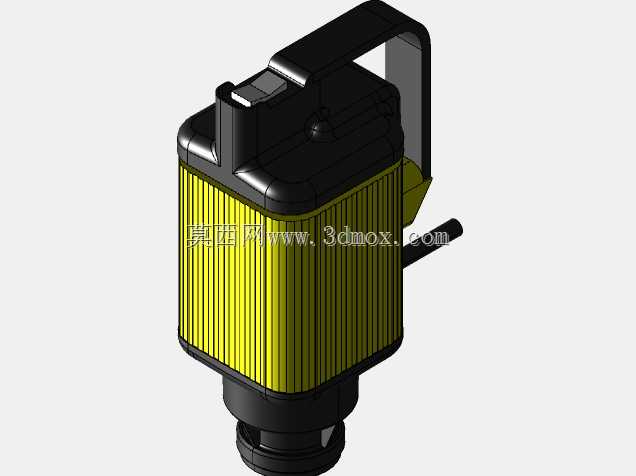

　　在化工分装、车间物料周转、小型仓储流体转运场景中，这类手提式滚筒容器泵的应用覆盖度极高，尤其适配200L标准工业桶的插桶取料作业，无需额外搭建固定管路，单人即可完成不同工位的流体抽取转移，相比固定式输送泵，其灵活度适配多品种小批量的车间物料转运需求，在涂料、溶剂、轻度腐蚀性流体的中转作业中，能大幅减少物料倾倒带来的溢洒风险与职业暴露隐患。这款泵的上部驱动单元采用带加强筋的包覆式壳体设计，握持区域做了内凹弧度处理，提手部分做了封闭框型结构，受力点直接落在驱动壳体的加强筋位置，搬运时整机重量通过提手均匀传递到壳体承力结构上，避免长期提拎出现壳体开裂问题；驱动单元侧面的出线位置做了防弯折护套结构，避免作业过程中线缆反复弯折出现线芯断裂。

　　下部过流部分采用不锈钢吸入管设计，管体长度适配标准工业桶的深度边界，插入桶内时吸入口能贴近桶底位置，最大限度减少桶内残液量，吸入口端部做了防沉渣结构设计，避免抽取过程中将桶底沉积的杂质直接吸入泵腔造成叶轮卡滞。从结构设计逻辑来看，这款泵的驱动单元与泵管连接位置采用快拆式密封结构，日常维护时无需专用工具即可拆分驱动部分与过流部分，针对不同输送介质可以快速更换适配材质的泵管组件，无需更换整台设备，降低多介质输送场景的设备投入成本。整机的外形尺寸控制充分考虑了人工操作的适配性，驱动单元的最大外径控制在单手握持的舒适范围内，整机重心落在提手正下方位置，提拎作业时不会出现偏载晃动感，安装时无需额外固定支架，直接将泵管插入容器开口即可启动作业，

　　泵管与容器开口的适配位置做了阶梯式限位结构，适配不同规格的桶口尺寸，避免作业过程中泵体滑落至容器内部。泵体的散热结构集成在上部驱动壳体的竖向筋条上，筋条既作为壳体加强结构，同时扩大了驱动单元的散热面积，连续作业时驱动部分的热量能通过筋条快速散出，无需额外加装散热风扇，简化了整机结构，降低了故障点。过流部分的流道做了顺滑过渡设计，减少流体在泵腔内的紊流损失，提升输送效率的同时降低运转噪音，针对低粘度流体的输送工况，叶轮与泵腔的配合间隙控制在合理范围，兼顾自吸能力与输送效率，启动前无需额外灌泵即可完成自吸抽取，适配现场快速作业的需求。从安装边界来看，这款泵的泵管外径适配标准桶口的密封盖开孔尺寸，如需做半密闭输送作业，可直接搭配对应规格的桶盖密封件，减少挥发性流体的逸散，驱动单元的侧向出线设计避免了管线与桶口、周边设备的干涉，作业时操作开关位于握持区域的拇指可达位置，单人操作时无需调整握持姿势即可完成启停控制。
