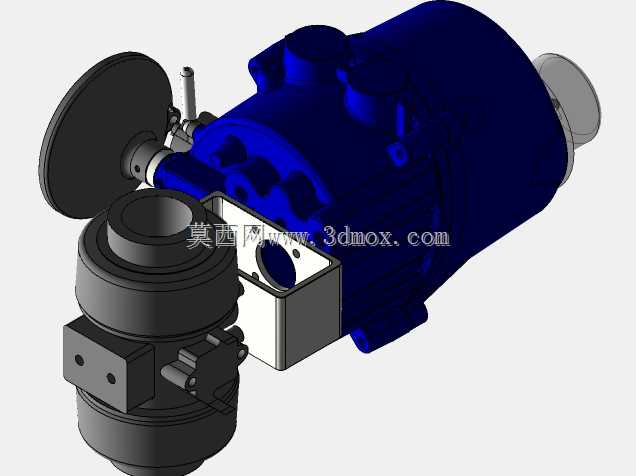

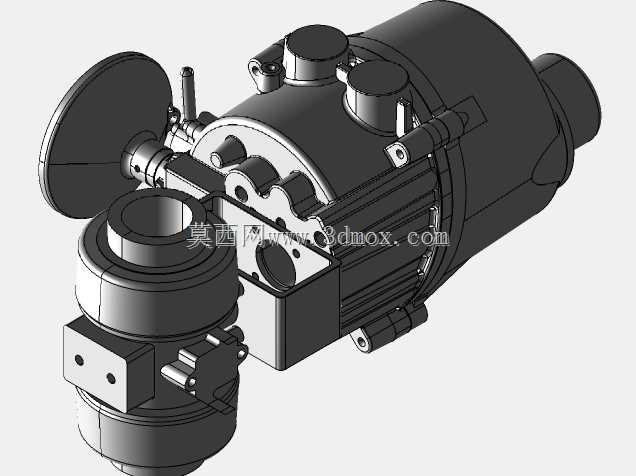

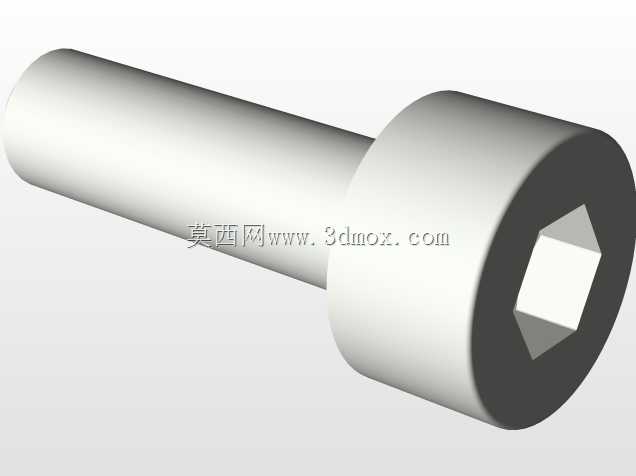

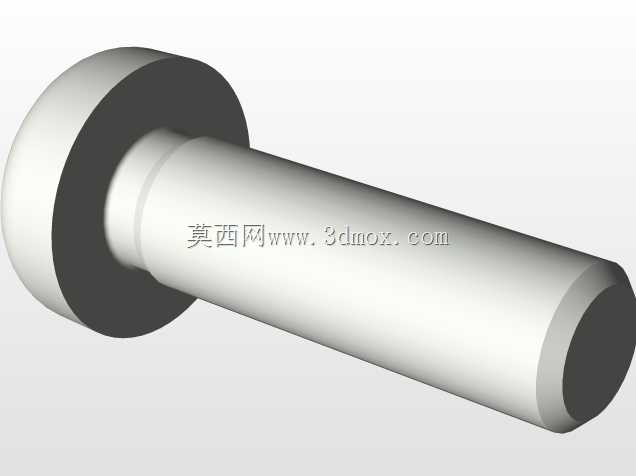

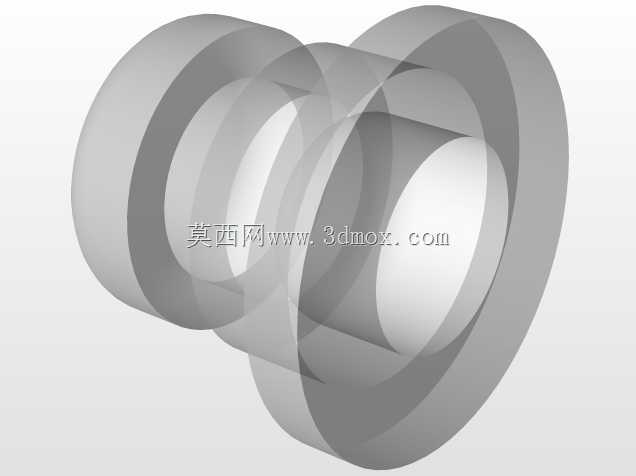

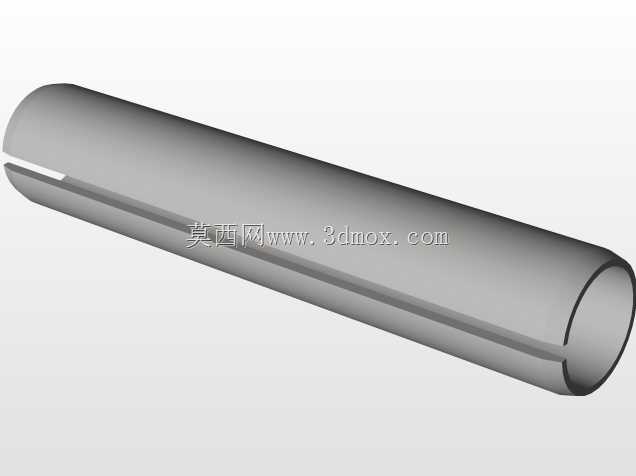

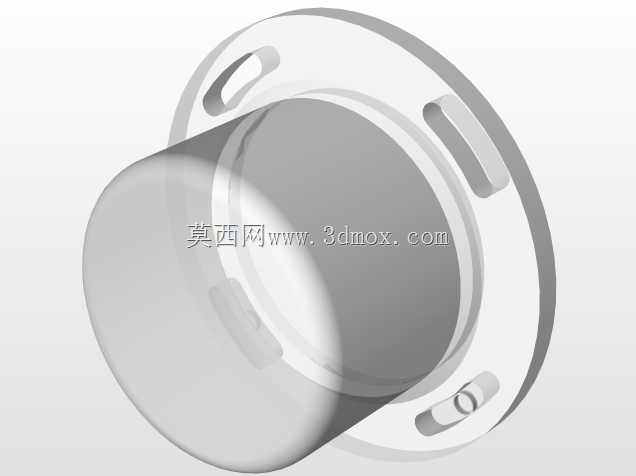

小型直回转电动执行机构配32mm球阀结构

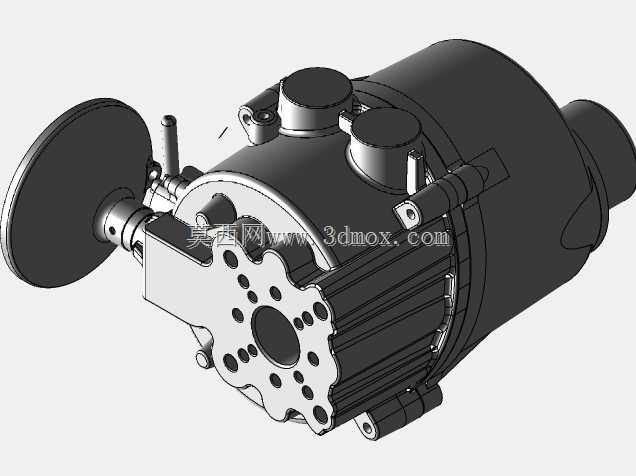

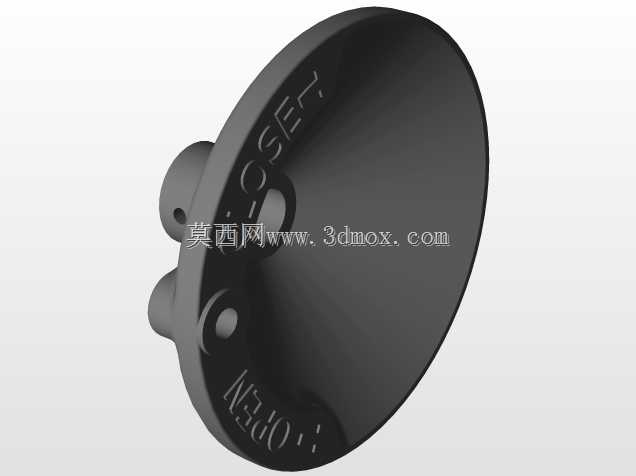

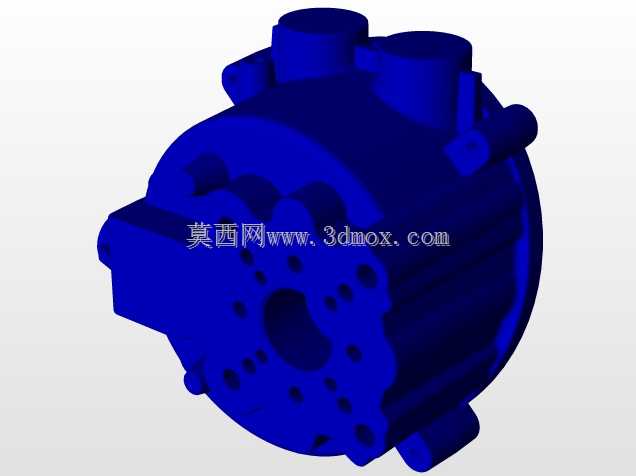

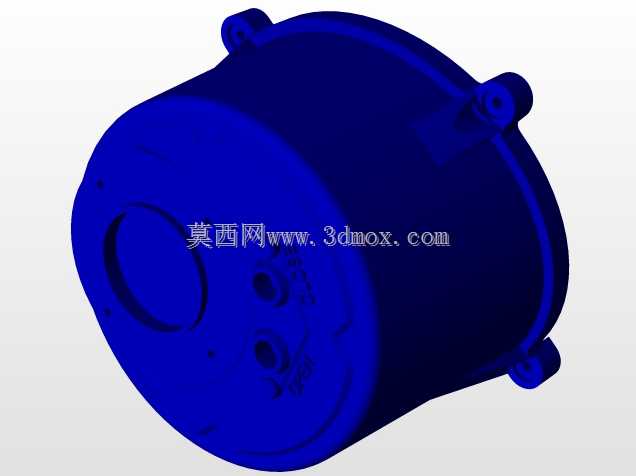

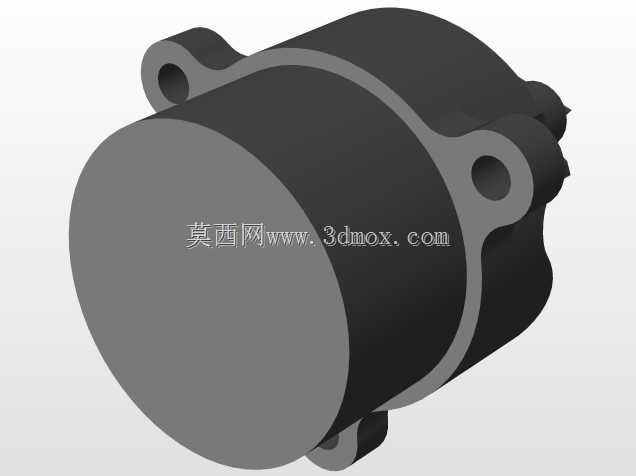

　　这套集成式阀组结构，核心是适配小型角行程类阀件的电动驱动单元，搭配通径32mm的球阀本体，在民用给排水、小型化工流体支路、暖通空调水系统、轻工制程流体管控场景里都有广泛应用，主要承担管路内流体的通断、小范围调节管控职能，相比传统手动阀，能接入自控系统实现远程启闭，适配无人值守的管路节点布设需求。从结构设计逻辑来看，驱动单元外壳采用高压压铸工艺成型，材质选型兼顾结构强度与自重控制，外壳内壁做硬阳极氧化处理，外表面在喷涂聚酯漆前先做基面粗化与钝化处理，整套密封结构配合精密O型圈布设，能达到IP67的防护等级，可适应户外露天、高湿多尘的安装环境，不用额外加装独立防护外罩就能满足多数工业现场的布设要求。驱动单元侧部集成了手动超控手轮，

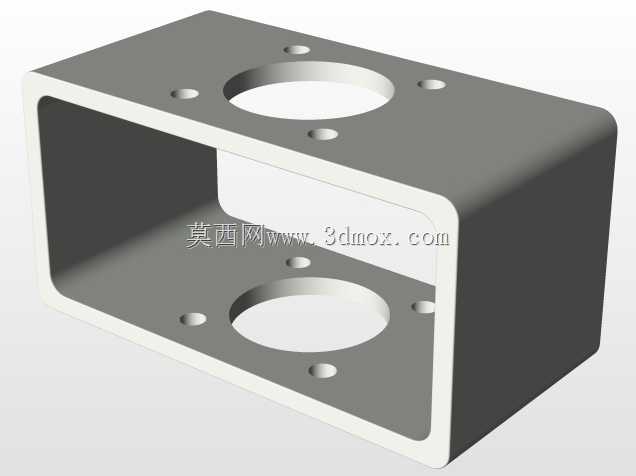

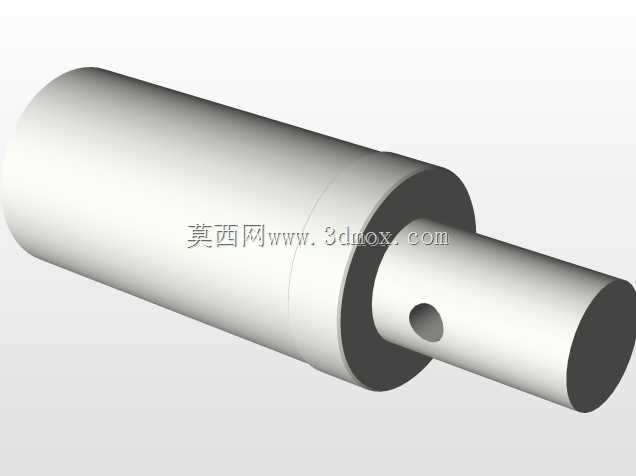

　　配套离合分离结构，当现场出现断电、电控系统故障的紧急情况时，运维人员可以直接切换离合档位，通过手轮手动操作阀位启闭，不用拆解设备外壳就能完成应急操作，大幅降低故障状态下的管路风险。可选配的调制定位器卡件支持单相24V交直流供电，能适配不同工控系统的供电规格，同时集成了扭矩过载指示模块，通过LED灯闪烁反馈过载状态，避免阀件卡涩时电机堵转烧毁，也能提醒运维人员及时排查阀腔卡滞、结垢的问题。从安装边界来看，32mm通径的球阀采用标准法兰连接接口，和驱动单元的输出轴采用键槽配合定位，同轴度公差控制在0.1mm以内，避免传动过程中出现偏磨、卡滞的问题；驱动单元的安装支座预留了标准螺栓孔位，能直接适配现有同通径球阀的安装支架，

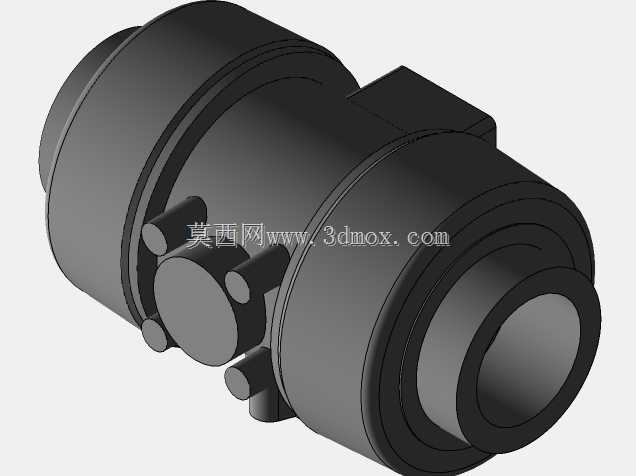

　　不用重新加工适配连接件，替换原有手动阀或者老旧驱动单元时，现场改造成本极低。整体结构的传动路径做了优化，电机输出经过多级减速后传递到阀杆，传动效率比同规格老款产品提升15%左右，运行噪音控制在60分贝以内，适合对噪音有要求的楼宇内管路布设。球阀部分的密封采用增强聚四氟乙烯阀座，适配常规水、弱酸碱流体的输送需求，阀杆部位采用双重O型圈密封，避免长期运行后出现外漏问题。建模过程中对所有配合面做了公差匹配，比如手轮和离合轴的配合采用间隙配合，保证手动操作时无卡滞，输出轴和阀杆的配合采用过渡配合，保证传动过程中无旷量，长期往复启闭不会出现阀位偏移的问题。整套结构的外形轮廓做了圆弧过渡处理，没有尖锐凸起，现场安装时不会划伤运维人员，

　　外壳的散热筋布局兼顾散热效率与外形规整性，连续运行时外壳温度不会超过环境温度30K，满足长期连续运行的温升要求。在选型适配时，要注意现场管路的流体压力不能超过球阀的额定承压值，供电电压要和选配的定位器卡件匹配，安装时要保证驱动单元和球阀的同轴度，避免额外的径向力作用在输出轴上，影响轴承使用寿命。
