立式气旋集尘分离装置结构设计

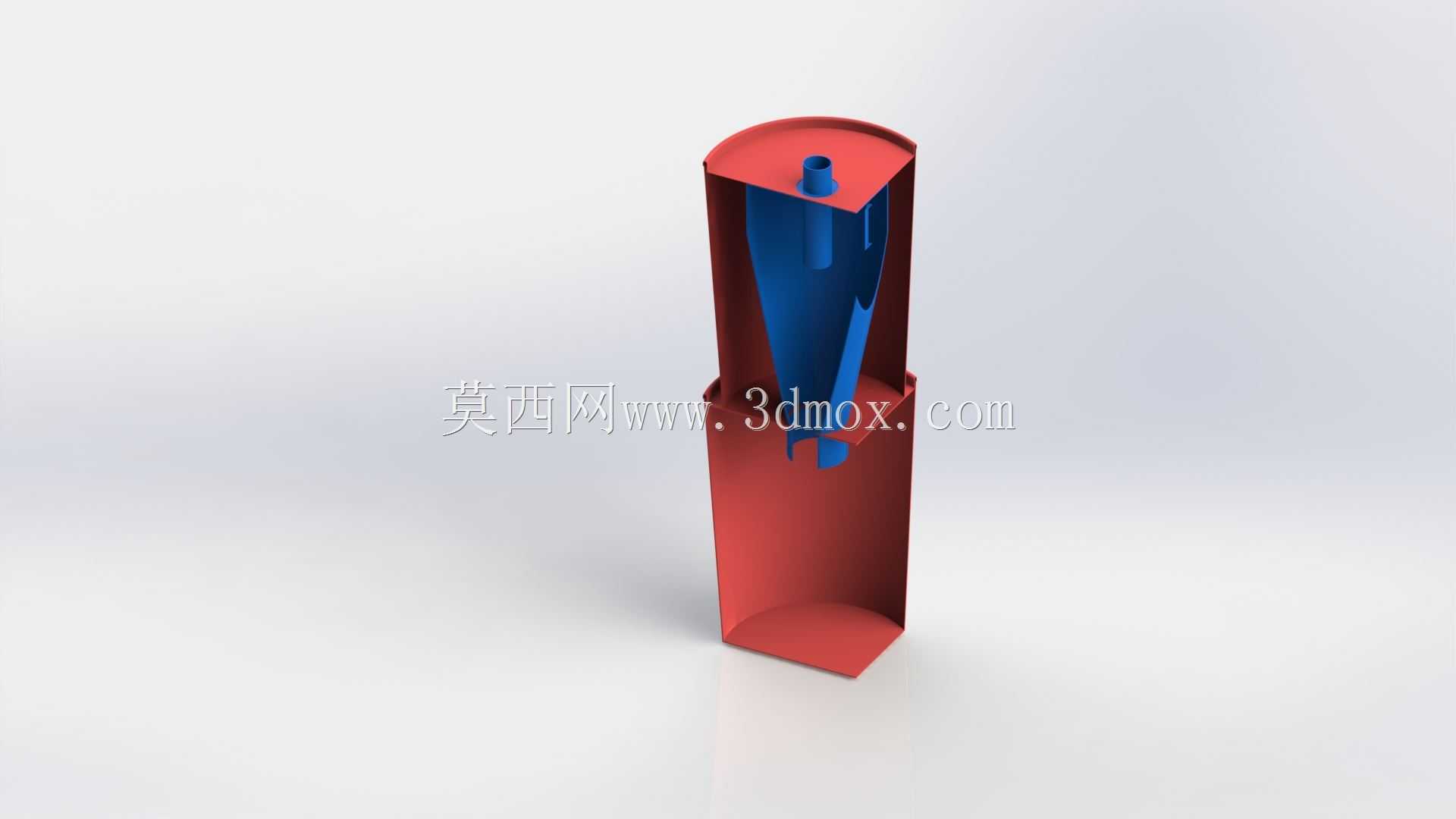

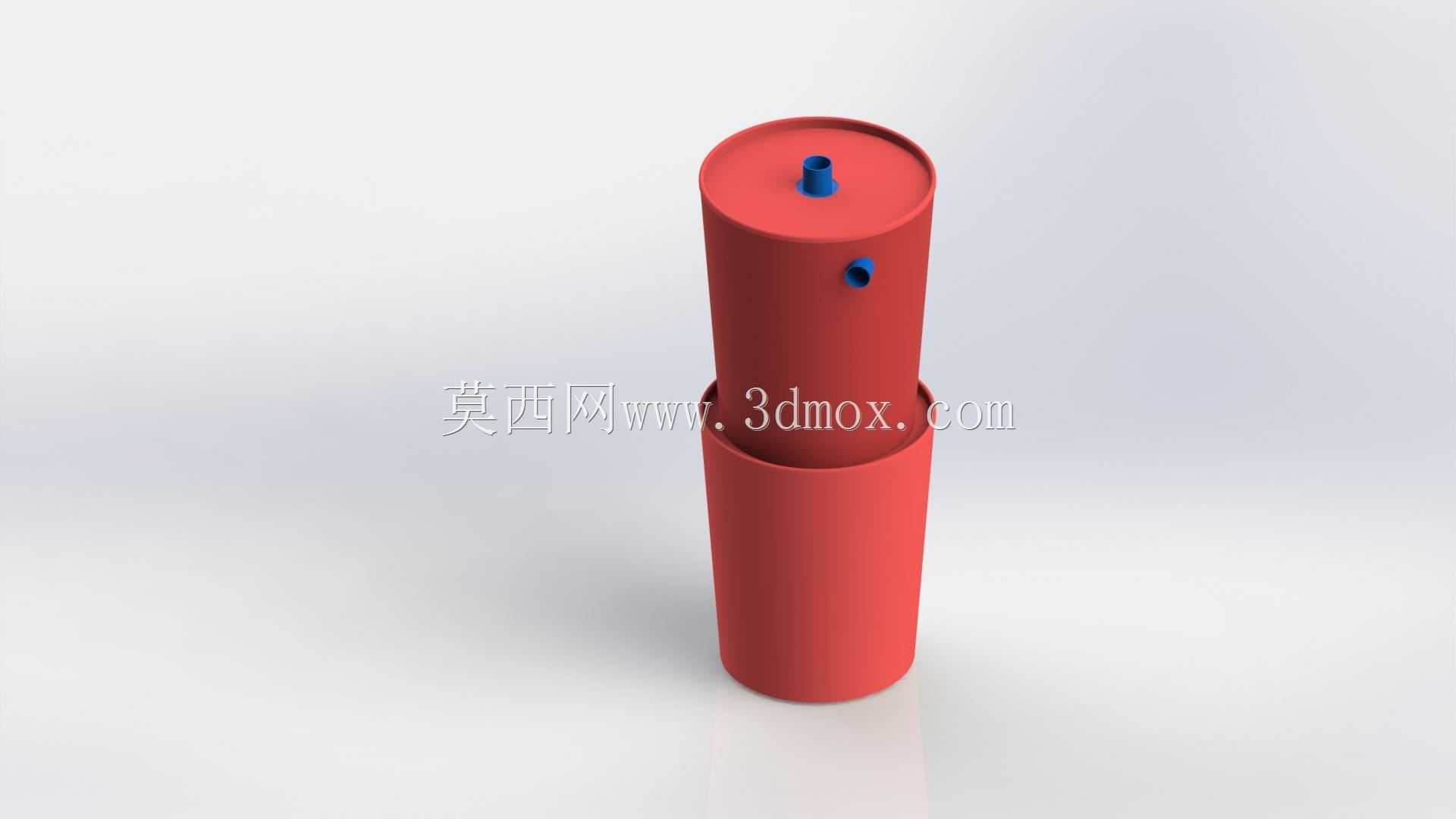

　　这款立式气旋集尘装置主要面向木工加工车间、金属打磨工位、小型粉体配料作业点的局部粉尘治理场景，区别于大型中央除尘系统的长管路布局，该装置可直接布置在产尘点旁侧，无需复杂的管线铺设就能完成含尘气流的就地处理。从结构设计逻辑来看，整体采用上下两段嵌套式圆柱筒体结构，上段为气旋分离核心腔，顶部居中设置排气接口，筒体侧上方切向布置进风口，含尘气流从侧部接口进入筒体后，会沿筒壁形成稳定的旋转气旋流场，依靠离心力将密度远大于空气的粉尘颗粒甩向筒壁，失速后的粉尘沿内壁滑落至下段储尘腔，净化后的气流从顶部中心排气管路排出，完成整个气固分离过程。上下筒体采用嵌套插接的配合方式，下段储尘筒可直接拔下清理积尘，无需拆卸上部核心分离腔与管路连接，

　　日常维护操作无需额外工具，单人即可在数分钟内完成积尘清理作业。设计阶段针对不同工位的产尘浓度做了流场适配，筒体的高径比经过反复迭代验证，既保证气旋流场有足够的行程完成颗粒分离，又控制整体高度不会对工位操作视线造成遮挡，侧部进风口的高度设置匹配常规打磨台、锯切设备的排尘口高度，可直接通过软管对接，无需额外做变向转接。安装边界方面，装置底部为平整圆形端面，可直接放置在平整地面或配套支架上，无需做地脚螺栓固定，整体重心沿筒体中轴线分布，即使在车间常规通风气流扰动下也不会出现倾倒问题，顶部排气接口可根据后续处理需求直接对接排风管路或加装过滤组件，适配不同排放要求的作业场景。在实际使用中，该结构对10微米以上的固体颗粒分离效率表现稳定，

　　无内部运动部件，不存在易损件更换需求，相比滤筒式除尘设备，运行过程中无滤材堵塞风险，长时间连续作业也不会出现风阻上升、吸力衰减的问题，适合处理打磨、锯切、粉体投料等产生的干性粉尘，不适用于粘结性强、含油雾或湿度较高的废气处理场景。
