多色紧凑型PCB回路测试点端子组件

　　在电子装联与PCB量产测试环节，这类紧凑型测试端子是量产线治具、单板功能验证环节常用的接触类五金件，区别于常规外露式测试焊盘，带绝缘基座与挂环的结构能避免测试探针滑移造成的焊盘刮伤、相邻线路短路问题，尤其适合高密度布板的消费电子、工业控制板卡场景，在ICT在线测试、FCT功能测试工位，操作人员可以通过挂环快速搭接待测回路，也能配合夹式测试线实现免焊接快速信号采集，部分返修工位也会用这类端子作为临时测试接点，避免反复焊接损伤PCB基材。

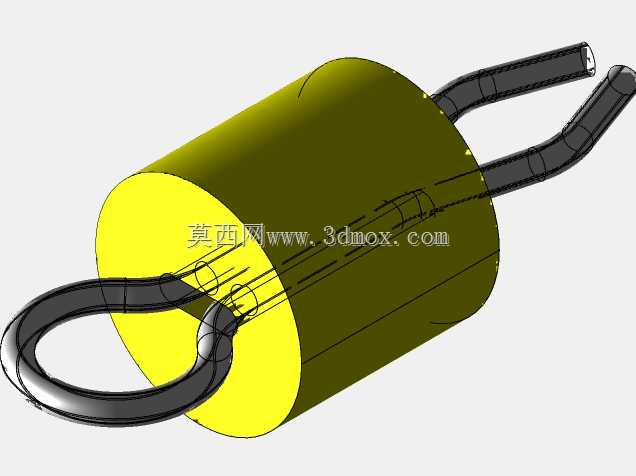

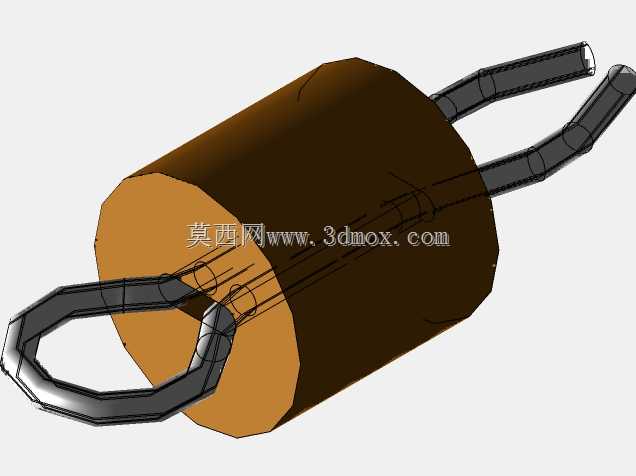

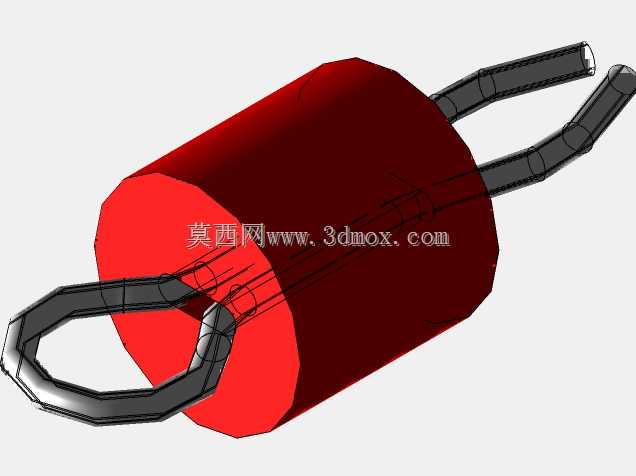

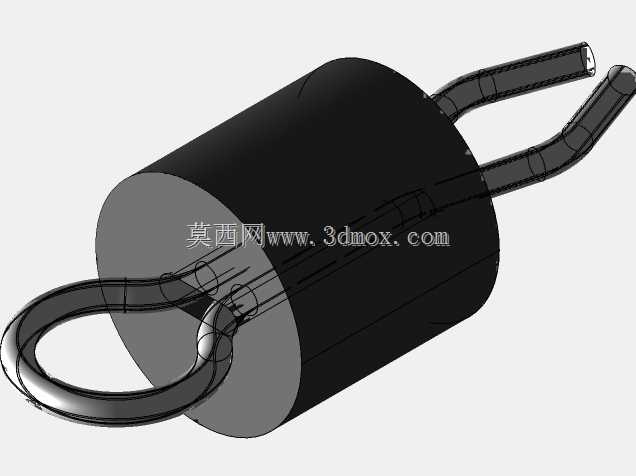

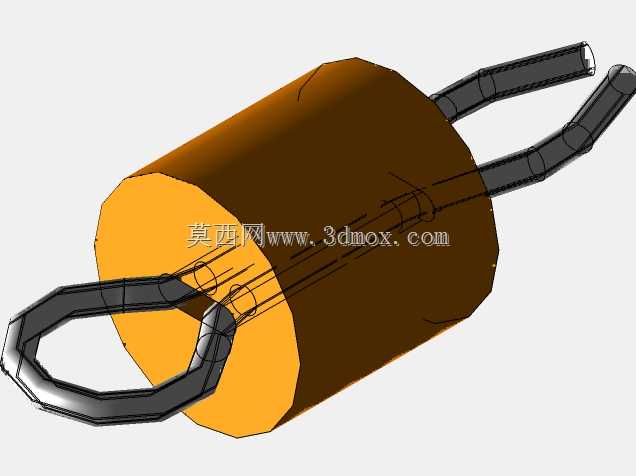

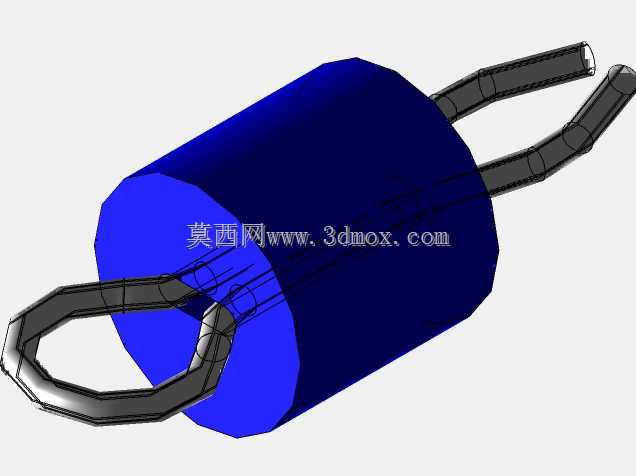

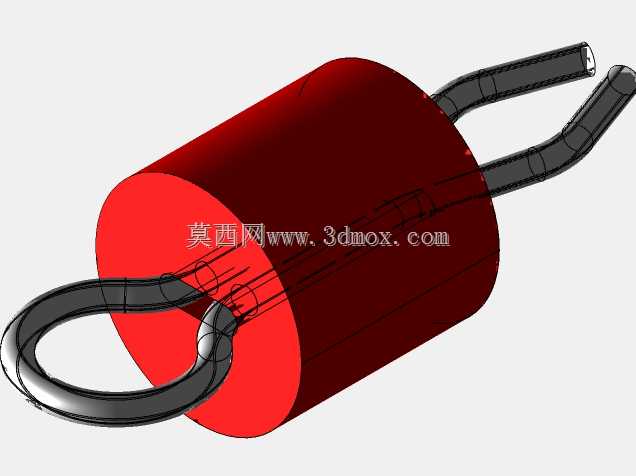

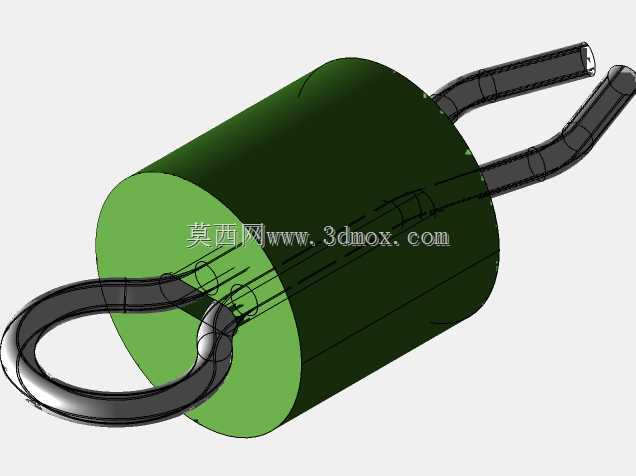

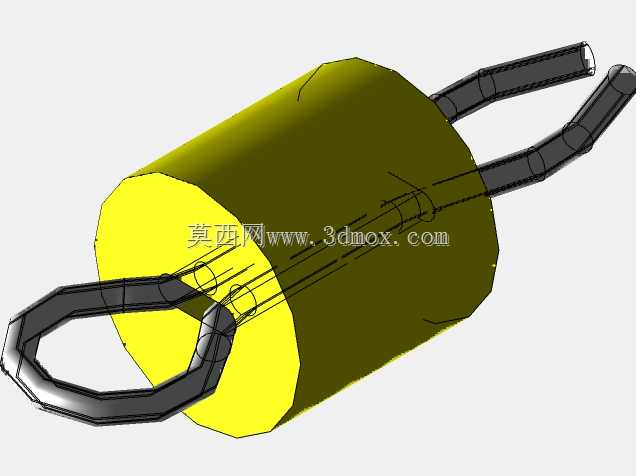

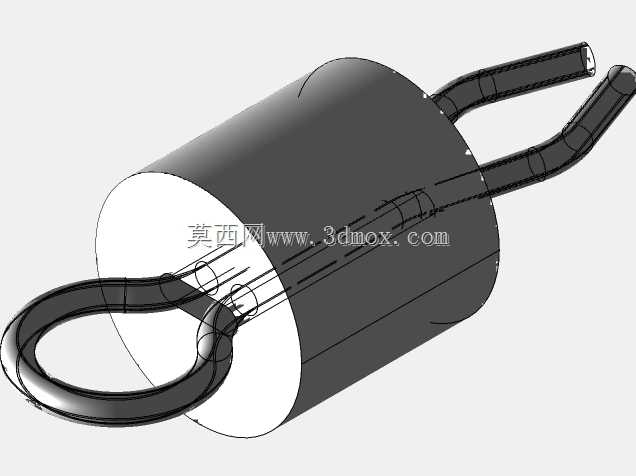

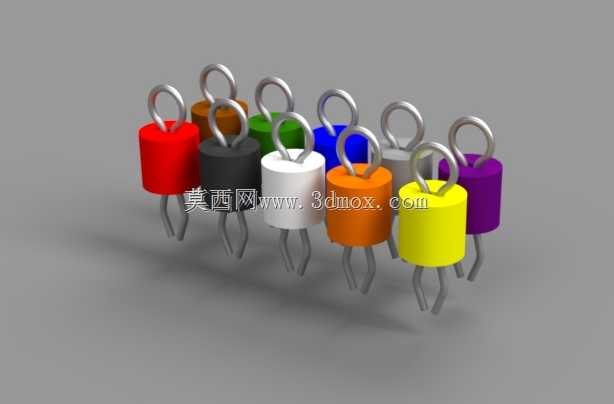

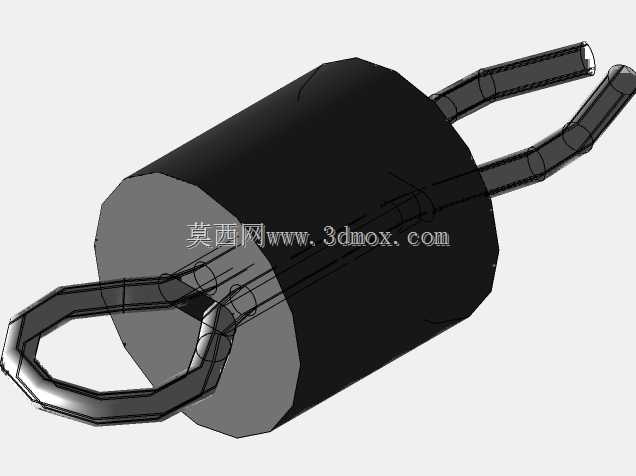

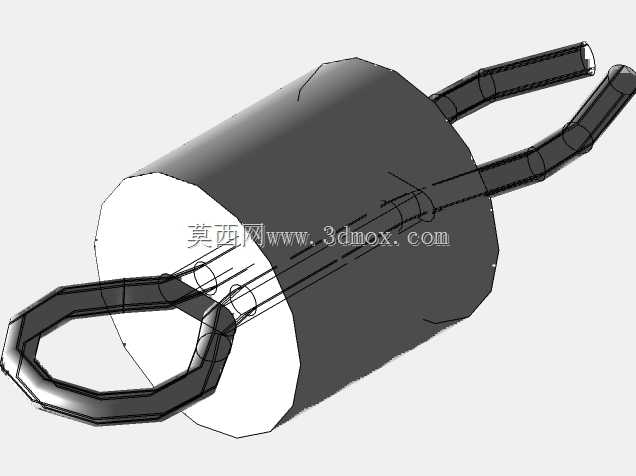

　　从结构设计逻辑来看，这类测试点采用插装式引脚设计，两根对称的直插引脚适配标准2.54mm网格的PCB孔位，引脚直径控制在0.6-0.8mm区间，既能保证波峰焊、回流焊后的焊锡浸润面积足够，抗拉力满足IPC-A-610装联标准要求，又不会占用过多板上布线空间，绝缘基座采用耐高温工程塑料材质，不同配色的基座并非仅做外观区分，实际产线中会通过颜色区分不同测试回路属性，比如红色对应电源正回路、黑色对应接地回路、蓝色对应信号采集回路、绿色对应校准回路，多色标识能大幅降低测试人员接线错误率，避免错接造成的板卡烧毁风险。基座顶部的金属挂环采用冲压成型的弹性不锈钢材质，挂环内径适配常规测试钩、鳄鱼夹的夹持尺寸，挂环与内部插针采用压接工艺连接，接触电阻控制在毫欧级，避免大电流测试时出现接点压降影响测试结果准确性。

　　安装边界方面，这类测试点的基座高度控制在5mm以内，插针伸出PCB背面的长度控制在1.5-2mm，过波峰焊时不会因为引脚过长卡入治具孔位，基座底部设计有定位凸台，插装时能卡在PCB孔位周边实现预固定，不需要额外点胶就能避免过炉时出现浮高、倾斜问题，相邻测试点的最小安装间距可以做到3mm，不会出现基座干涉问题，相比传统裸露测试焊盘，带绝缘基座的结构能避免测试过程中探针滑动碰到相邻走线造成的短路，在布板密度较高的电源板、驱动板场景下，这类防护结构的优势尤为明显。

　　实际选型应用中，需要根据测试回路的载流能力选择对应规格，常规信号测试用的测试点载流能力在3A以内，足够满足大部分弱电信号采集需求，电源回路用的规格会加大插针直径与挂环截面积，载流能力可以做到10A，满足低压大电流回路的测试需求。建模过程中需要重点还原插针的同轴度、挂环的弹性形变空间、绝缘基座的拔模斜度，尤其是插针与基座的配合公差，要保证实际生产中插针压入后不会出现松动、脱落问题，基座外壁的防滑纹理也要还原，方便产线操作人员手工插装时捏持发力，避免插装过程中基座打滑出现歪斜。不同颜色的基座材质参数一致，仅色母配比不同，建模时可以通过配置不同外观材质实现多规格快速派生，不需要重复构建基础结构，能大幅提升同系列不同配色型号的建模效率。这类测试点除了用于量产测试环节，部分调试阶段的样板也会预先焊接这类端子，方便研发阶段反复搭线测试，避免反复在焊盘上焊接引线造成焊盘脱落，延长样板的复用寿命。
