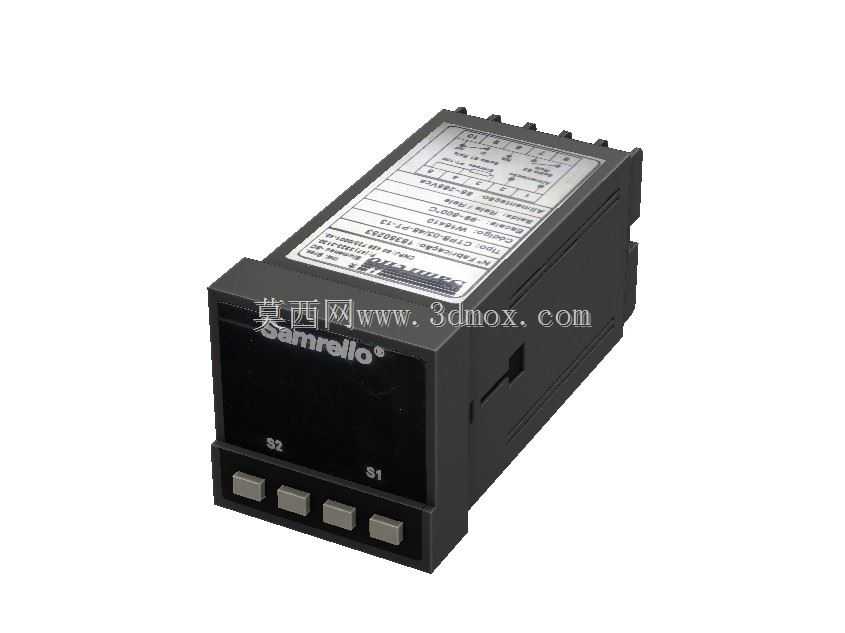

Samrello面板式PT100温度控制装置

　　这款面板安装式温度控制装置，核心适配PT100铂电阻温度传感器，是工业现场温度闭环控制环节里的核心测控部件，在橡塑挤出、小型热处理炉、实验加热台、食品烘焙生产线、化工小型反应装置这类需要精准控温的场景里应用极广，很多设备出厂前的电控柜集成阶段，都会优先选用这类标准尺寸的嵌入式温控表，不需要额外做复杂的安装适配，能大幅缩短电控系统的装配周期。

　　从实际使用的角度看，它的核心作用是实时采集PT100传感器传回的电阻信号，通过内部电路换算成对应的实际温度值，和用户预设的温度阈值做比对后，输出开关量或者模拟量控制信号，驱动后端的加热管、固态继电器或者制冷组件工作，把被控对象的温度稳定在设定区间内，避免温度超差导致的产品报废、设备过热损坏等问题。不同于普通的温度显示表，它自带控制逻辑输出，不需要额外搭配二次仪表就能独立完成温控闭环，对于小型单机设备来说，能有效简化电控回路的布线复杂度，减少柜内的元件占用空间。

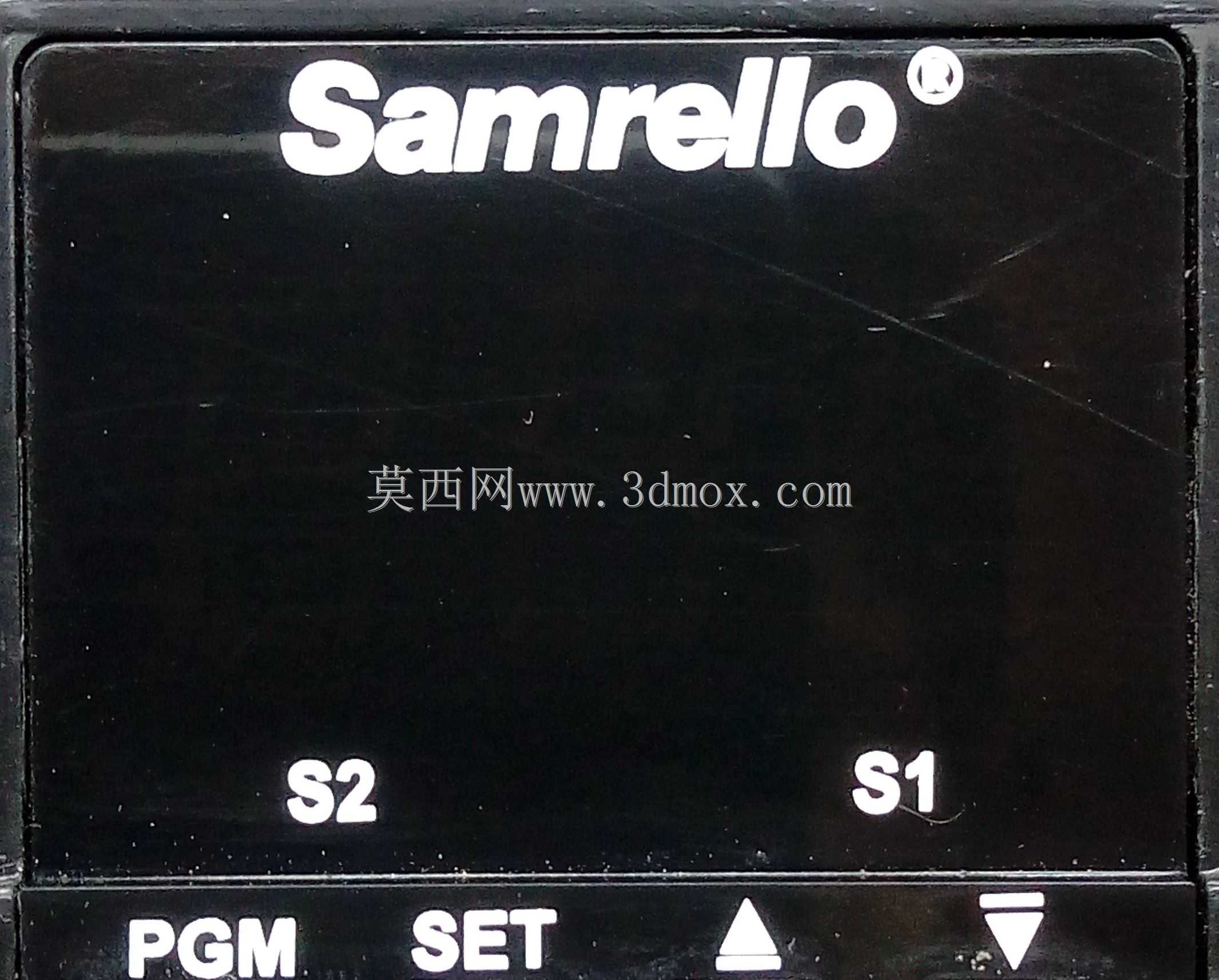

　　设计层面上，这款温控表采用了工业领域通用的48*48mm标准面板开孔尺寸，也就是常说的1/16DIN仪表尺寸，安装时只需要在电控柜面板上开出对应尺寸的方孔，把表体从正面推入开孔，再用配套的卡扣从柜体内部卡紧就能完成固定，不需要额外打螺丝固定，安装和后期拆卸维护都很方便。表体的深度方向做了紧凑化设计，不会占用柜内过多的纵深空间，哪怕是厚度较薄的台式设备电控箱，也能顺利安装不会出现尾部顶到柜内其他元件的问题。正面的操作按键采用了下沉式的方形橡胶按键，按键行程适中，戴劳保手套操作也能准确触发，不会出现按不动或者误触的情况，正面的显示区域做了遮光处理，车间内复杂光照环境下也能清晰读取数值，顶部的标签区域预留了参数标识位，用户可以根据实际使用场景标注对应的回路信息，方便后期运维排查。

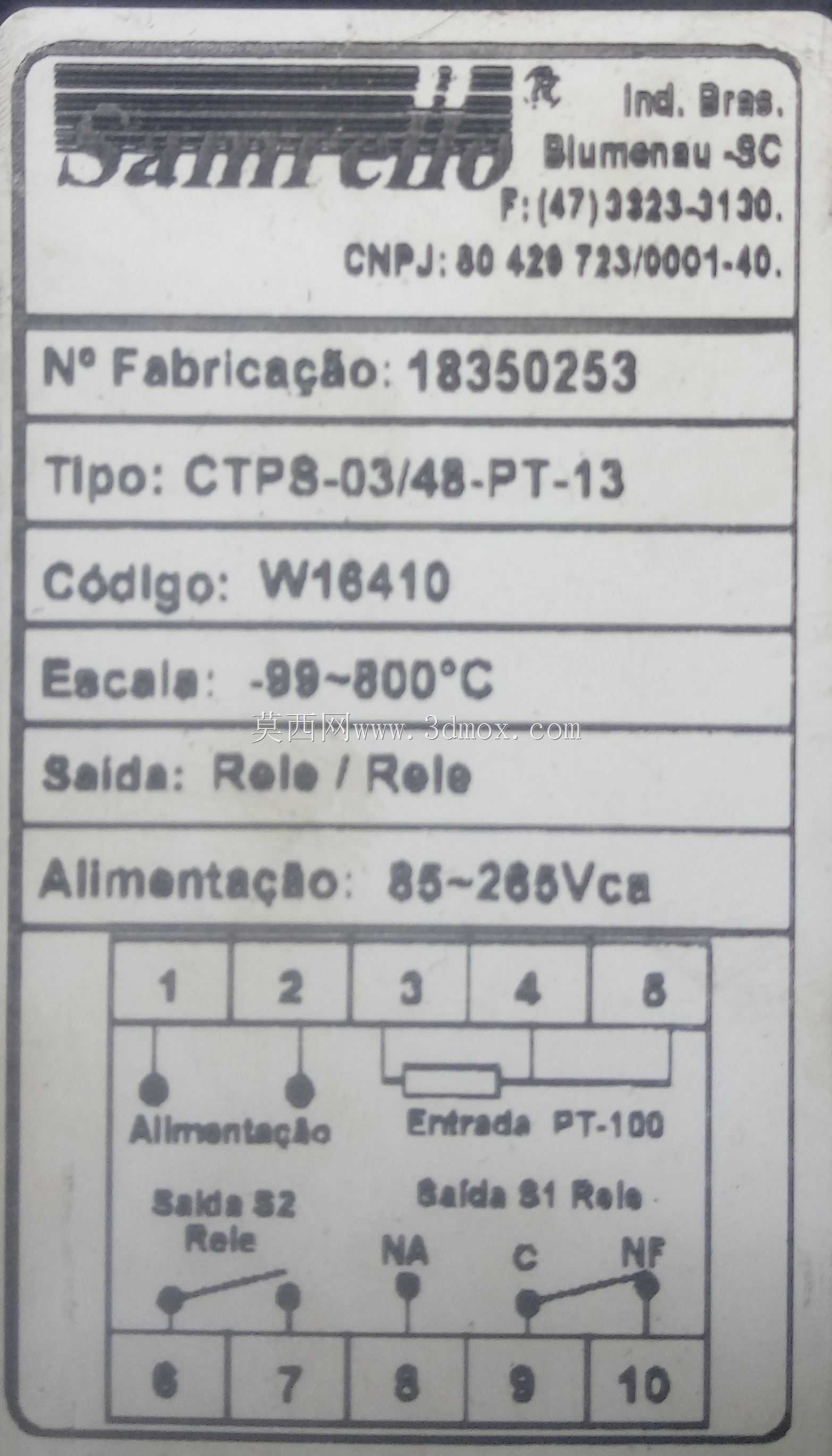

　　接线端子全部布置在表体的背部，采用了栅栏式接线端子，每个端子都有清晰的功能标识，强电、弱电、传感器输入、控制输出的端子做了分区排布，避免接线时出现强弱电混接导致的信号干扰或者元件烧毁问题，传感器输入回路做了信号滤波处理，现场如果有变频器、伺服电机这类强干扰源，也能保证温度采集的稳定性，不会出现数值跳变导致的控制误动作。外壳采用了阻燃ABS材质，满足工业电控设备的阻燃等级要求，长时间在柜内高温环境下工作也不会出现壳体变形、老化脆裂的问题，表体两侧做了导向筋结构，推入安装孔的时候能起到导向定位的作用，不会出现装歪卡滞的情况。

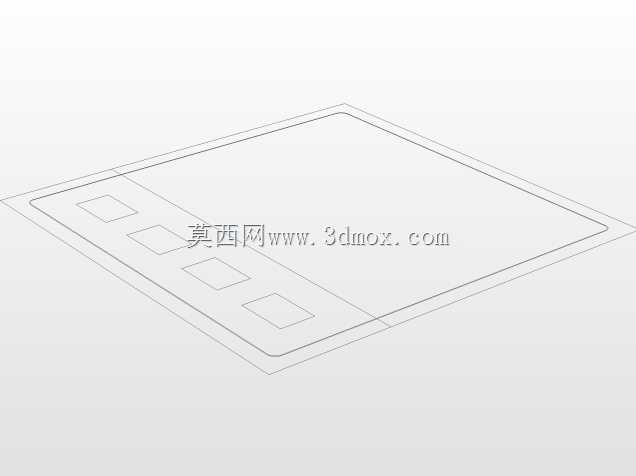

　　在做设备三维布局设计的时候，这类温控表的模型需要重点确认几个边界参数：首先是面板开孔的公差配合，开孔尺寸一般要比表体正面的安装边框小0.5-1mm，保证卡扣卡紧后不会出现松动缝隙，达到IP65左右的面板防护等级，避免车间内的粉尘、水汽从缝隙进入柜内；其次是表体尾部的接线空间预留，要给接线端子和弯曲的导线留出至少30mm的富余空间，避免导线弯折过度导致的接触不良，同时要和柜内的断路器、接触器等发热元件保持20mm以上的间距，避免其他元件的热量影响温控表自身的测量精度；另外还要注意正面操作区域的空间预留，按键前方不能有遮挡物，至少留出50mm的操作空间，方便操作人员伸手调整参数。

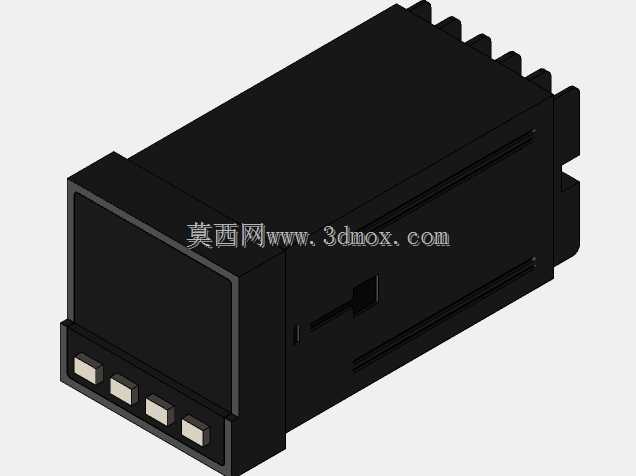

　　从建模还原的角度看，这款装置的细节处理很贴合实际生产的加工工艺，正面的品牌标识采用了丝印工艺的效果还原，按键的分模线、壳体的拼接缝隙都做了写实处理，背部的接线端子排布和实际产品完全一致，在做电控柜的虚拟装配时，可以直接调用这个模型做干涉检查，提前排查安装时可能出现的空间冲突问题，不用等到实际装配阶段才发现尺寸不匹配导致的返工。很多刚接触电控设计的工程师容易忽略温控表尾部的接线空间，建模时如果只考虑正面的开孔尺寸，很容易出现后期布线时空间不足的问题，这个模型把表体的整体深度、端子的凸起高度都做了1:1的还原，能有效帮助设计人员提前规避这类问题。

　　实际选型搭配时，这款温控装置适配的PT100传感器测温范围一般覆盖-200℃到600℃，能满足绝大多数工业中低温控温场景的需求，输出方式可以根据后端的执行元件选择继电器输出或者固态继电器驱动输出，不需要额外加装中间继电器就能直接驱动小功率的加热元件，对于小功率的实验设备、小型加热装置来说，能进一步降低电控系统的元件成本。面板的显示区域采用了高亮数码管，可视角度大，操作人员在设备前方120度的视角范围内都能清晰读取当前温度值和设定值，不需要凑到仪表正前方才能看清数值，很适合安装在设备正面的中上部位置，方便操作人员日常巡检时快速查看设备的温度运行状态。
