Keystone多色微型测试点500x与511x系列

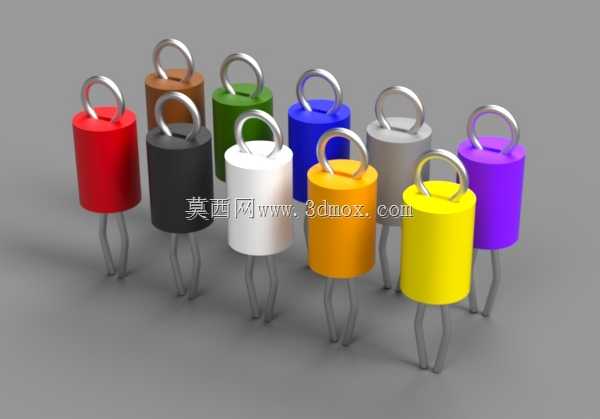

　　在PCB板级调试、产线功能测试、样机验证环节，这类微型测试点是电路测试环节不可或缺的接触载体，区别于常规贴片测试焊盘，带引脚的柱式测试点能够提供更稳定的探针接触压力，避免反复扎测导致焊盘脱落、铜箔起翘的问题，尤其适合高密度布线的消费电子、工业控制板卡的批量测试场景。从结构设计来看，该系列测试点采用圆柱型主体搭配顶部金属挂环的结构，主体部分做了多色绝缘包覆，不同颜色对应不同的型号编码，产线测试人员可以快速通过颜色区分测试点对应的信号类型，比如电源、地、差分信号、模拟采样通道等，大幅降低测试过程中的错接概率，提升批量检测的效率。引脚部分采用弯脚直插设计，安装时穿过PCB预留的安装孔后进行波峰焊或者手工焊接，引脚的出线角度做了优化，

　　能够适配不同厚度的PCB板材，焊接后引脚与板面的贴合度更好，不会出现虚焊、引脚翘起的问题，安装孔的孔径适配常规0.8mm-1.2mm的PCB钻孔尺寸，不需要额外定制特殊孔径，能够直接融入现有PCB加工的标准工艺流。顶部的金属挂环除了作为测试探针的接触位点，还可以在调试阶段临时挂接测试钩夹，应对实验室调试时需要长时间引出信号的场景，挂环的圆弧过渡处理避免了尖锐边角划伤探针或者测试线，金属部分采用镀镍处理，兼顾导电性与抗氧化能力，长期暴露在车间环境下也不容易出现接触不良的问题。绝缘包覆层采用耐温工程塑料，能够承受波峰焊时的260℃高温冲击，不会出现融化、变形、掉色的问题，不同颜色的色母在塑料基材中混合均匀，长期使用也不会出现颜色脱落、

　　标识模糊的情况。从安装边界来看，单颗测试点的柱体直径控制在3mm以内，相邻测试点的中心距可以做到5mm不干涉，在板边空间紧张的控制板上也能灵活排布，不会和周边的贴片电容、电阻、接插件产生空间冲突，柱体高度控制在6mm左右，焊接后突出板面的高度不会影响后续的外壳装配，不需要额外在壳体上预留避让槽。在实际选型过程中，结构工程师需要注意测试点的焊接面与周边器件的安全距离，尤其是高压板卡上使用时，要根据耐压等级预留足够的爬电距离，不同颜色的测试点可以根据BOM表的信号定义做对应排布，在PCB布局阶段就把颜色标识纳入丝印层的参考，方便产线作业时核对物料。这类测试点相比裸露的测试焊盘，最大的优势是接触寿命更长，

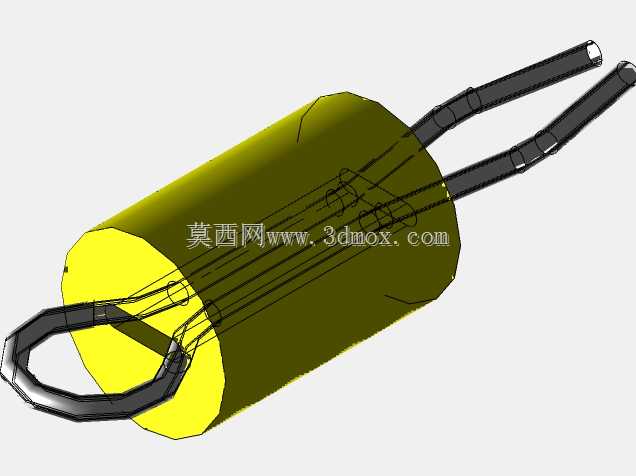

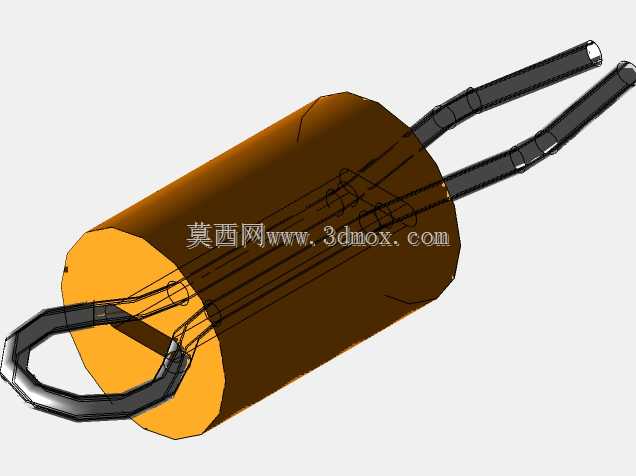

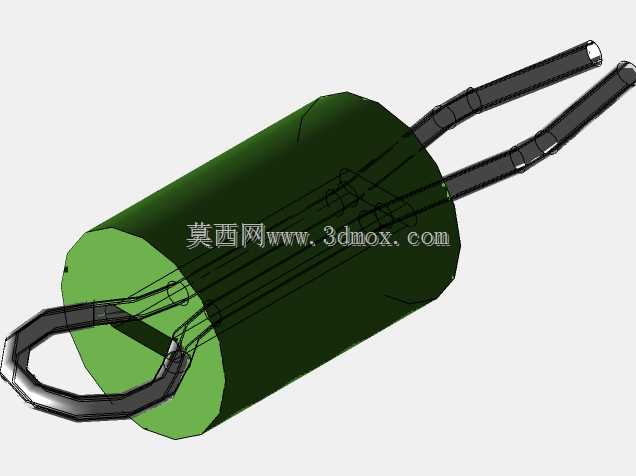

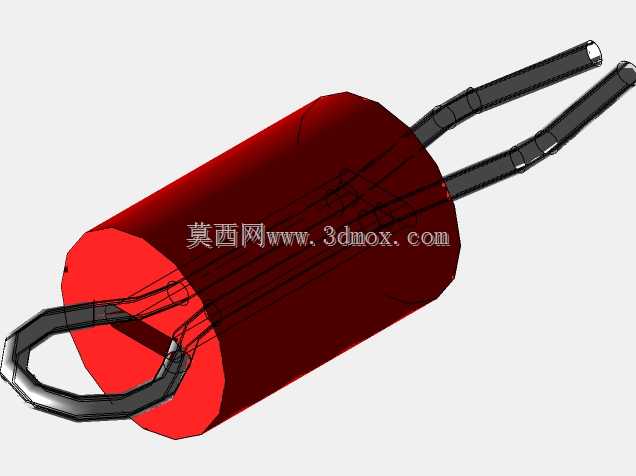

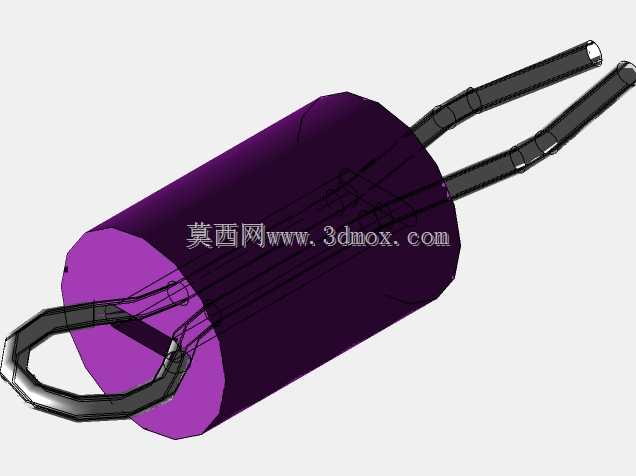

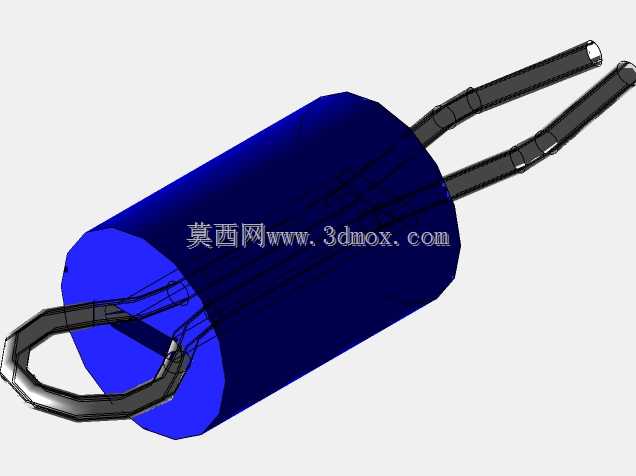

　　常规焊盘经过十几次探针扎测后就会出现氧化、焊锡磨损的问题，而该系列测试点的金属接触端硬度更高，能够承受上百次的反复扎测，适合需要反复调试、多次返修的工控类板卡，在小批量样机试制阶段，工程师可以通过不同颜色的测试点快速定位测试位，不需要反复对照丝印编号找测试点，大幅缩短调试周期。在三维建模过程中，需要准确还原柱体的直径、高度、引脚的弯折角度与长度，以及顶部挂环的内径尺寸，确保在PCB装配仿真时能够准确判断干涉情况，尤其是在做整机装配的干涉检查时，要确认测试点突出板面的高度不会和壳体、内部线束、其他结构件产生碰撞，多色外观的建模还原也能在PCB三维预览时直观呈现物料的排布情况，方便硬件工程师核对测试点的布局是否合理。
