黑色脉冲按钮开关结构三维设计

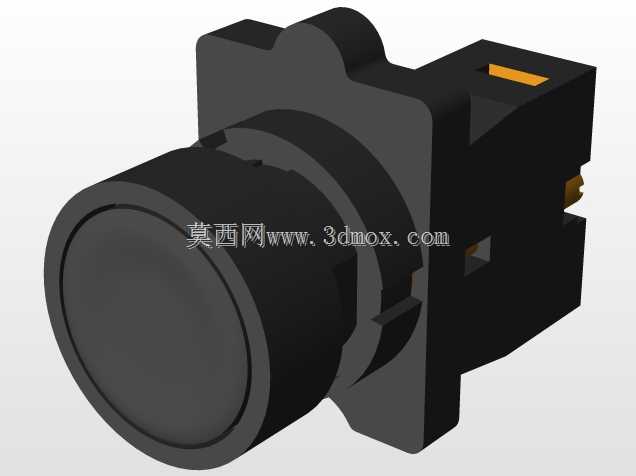

　　这款黑色脉冲式按钮的三维结构，是面向工业控制柜、设备操作面板场景做的细节化建模，日常在生产线本地操作工位、小型设备启停控制回路里，这类脉冲按钮的使用频率极高，和常规自锁按钮不同，它只在按压触发的瞬间输出通断信号，松手后自动复位，不会保持接通状态，适合做单次触发的信号输入，比如设备的点动复位、计数触发、工位呼叫这类功能场景。从结构设计逻辑来看，整个部件做了卡扣式安装的预留，后端的方形基座是适配标准面板开孔的结构，安装时不需要额外的紧固件，直接从面板正面推入，靠基座两侧的弹性卡扣就能卡在面板背面，拆装维护的时候只需要按压卡扣就能从正面取出，比螺纹锁紧的按钮安装效率高很多，适合批量组装的控制柜生产场景。前端的按压头做了内凹的弧面设计，

　　手指按压的时候贴合指腹轮廓，长时间操作也不会有明显的硌手感，按压行程控制在合理区间，触发行程有明确的段落反馈，操作人员不用低头看按钮，靠手感就能确认是否触发成功，避免生产线操作的时候因为反馈不清晰出现误操作。整个部件的外形尺寸做了紧凑化处理，基座的方形轮廓适配行业通用的安装开孔尺寸，安装后突出面板的高度控制得很低，不会因为突出过多被现场的工件、工具意外磕碰触发，后端的接线端预留了插片式接线的空间，适配常规的冷压接线端子，接线的时候不需要焊接，直接把端子插到位就能完成接线，后期维护换件的时候拆线也很方便。建模的时候把内部的复位弹簧、触点接触的位置都做了结构预留，虽然外观是一体化的黑色壳体，

　　但内部的活动腔体和固定基座的配合间隙都按照实际生产的公差要求做了设定，按压头和基座之间的配合间隙控制在不会进灰、同时按压无卡滞的范围，壳体的加强筋都布置在基座内部，既保证了卡扣位置的结构强度，又不会增加额外的外形尺寸。在设备选型的时候，这类脉冲按钮通常会布置在操作面板的易操作区域，和急停按钮、选择开关保持足够的安全间距，避免操作的时候误碰相邻元件，它的安装边界需要考虑面板后方的接线空间，预留出手指插拔接线端子的操作余量，不能紧贴柜内的线槽或者其他元件，否则后期接线维护的时候很难操作。从实际使用的工况来看，这类按钮的壳体材质通常选用耐油耐磨的工程塑料，在车间有少量切削液、油污的环境下也不会出现壳体开裂或者表面老化发粘的问题，

　　按压头的表面做了细微的磨砂处理，手上有汗或者少量油污的时候也不会打滑，保证操作的可靠性。建模过程中对各个配合面的拔模角度都做了符合注塑生产要求的设定，所有的棱角位置都做了微小的圆角处理，既避免注塑生产的时候出现应力集中，也能防止安装的时候锋利的边角划伤操作人员的手。后端的接线端做了防呆设计，不同极性的接线插片位置有结构差异，不会出现接线反接的问题，对于脉冲信号回路来说，接线的可靠性直接影响信号触发的稳定性，所以结构上预留了接线端子的防松卡扣位置，接线完成后端子不会因为设备振动出现松脱。
