双孔黄色塑料接线防护盒结构设计

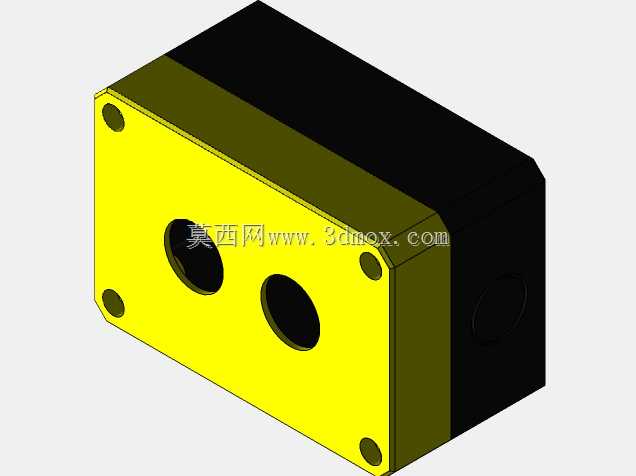

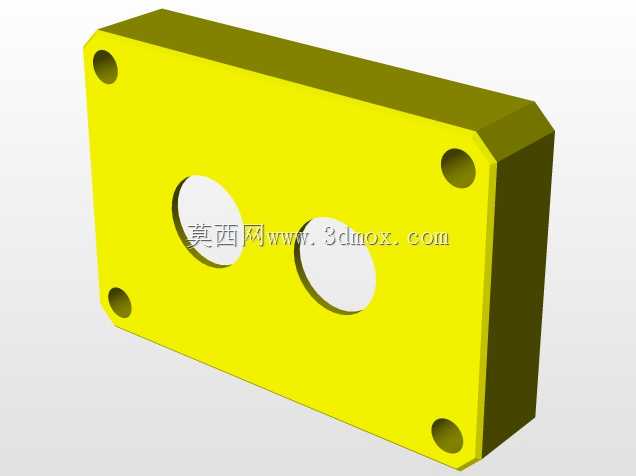

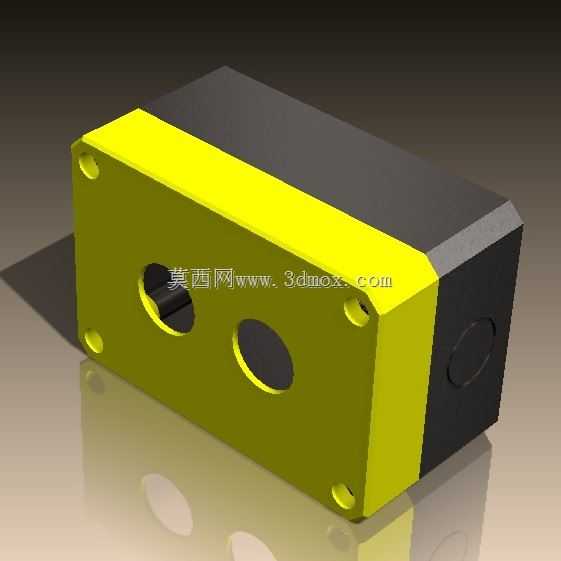

　　这款双孔黄色塑料壳体，在低压电气布线、小型传感模块安装场景中十分常见，日常做设备改造、小型工控单元搭建时经常会用到这类壳体来容纳内部的接线端子、小型PCB板或者传感元件，避免内部元器件直接暴露在车间粉尘、切削液飞溅的环境中，同时也能防止操作人员误触带电部件引发安全隐患。从结构上看，壳体采用分体式拼接设计，黄色端盖与黑色盒体通过侧边的卡扣或者预留的超声焊接位实现装配，端盖四个角预留的沉头安装孔，是用来将整个盒体固定在设备机架、墙面或者安装面板上的，沉孔设计可以让安装螺丝的头部完全没入端盖平面，不会突出表面刮擦线缆或者操作人员，也能让整体外观更平整。端盖上的两个圆形通孔，是专门用来穿装电缆防水接头或者按钮指示灯的，

　　孔位的直径按照常用的M12、M16线缆接头尺寸做了预留，现场安装时不需要额外扩孔，直接把接头从外侧穿入，拧紧锁紧螺母就能实现线缆进线处的密封防护，避免粉尘、水汽从进线位置进入盒体内部。设计时特意将端盖做了亮黄色处理，一方面是在设备整体配色中起到安全警示作用，让运维人员能快速识别到电气接线点位，另一方面黄色ABS或者PP塑料的耐候性表现更好，在车间普通光照环境下不容易出现老化变色的问题，黑色的盒体部分采用稍厚的壁厚设计，提升整体的抗冲击性能，就算安装过程中不小心掉落，或者被工具轻微磕碰，也不容易出现开裂破损的情况。安装边界方面，这类壳体的整体外形为长方体结构，端盖的外形尺寸比盒体稍大一圈，形成一圈限位台阶，

　　装配时端盖可以直接扣合在盒体端部，不需要额外做定位结构就能保证装配对齐，四个安装孔的孔位间距按照通用的电气安装盒孔距标准设计，可以直接适配市面上常见的安装背板、导轨安装支架的孔位，不需要现场重新打孔定位。盒体内部预留了足够的容腔空间，内壁上做了几条细小的加强筋，既可以提升盒体的结构强度，避免注塑成型后出现侧壁缩水变形的问题，也能作为内部PCB板或者接线端子排的安装定位筋，安装内部元件时可以直接顺着加强筋的位置推入，用少量的热熔胶或者自攻螺丝就能固定，不需要额外设计复杂的安装柱。在实际选型使用时，要注意根据内部容纳元件的总高度来确认盒体的深度是否足够，这款壳体的深度可以容纳常规的TB系列接线端子排，或者小型的继电器模块，

　　如果需要安装更高的元件，也可以在这个结构基础上调整盒体的拉伸长度，端盖部分的结构完全可以通用，能减少重复开模的成本。另外端盖上除了两个预留的大通孔之外，侧面还预留了一个小的圆形凹位，这个位置是用来做备用出线孔或者安装状态指示灯的，现场如果需要多方向进线，只需要用开孔器把这个凹位钻通就能使用，不需要破坏壳体的其他结构，设计时提前预留这个点位，也是考虑到现场布线的灵活性需求，避免用户在使用时随意开孔破坏壳体的防护性能。这类塑料防护盒的壁厚一般控制在2mm左右，既可以保证注塑成型时的塑料流动性，避免出现缺胶、气泡的问题，也能平衡整体的重量和结构强度，不会因为壁厚过厚导致材料成本上升，也不会因为壁厚太薄导致装配时出现变形翘曲的问题。
