单孔黄黑配色塑料电气安装盒结构

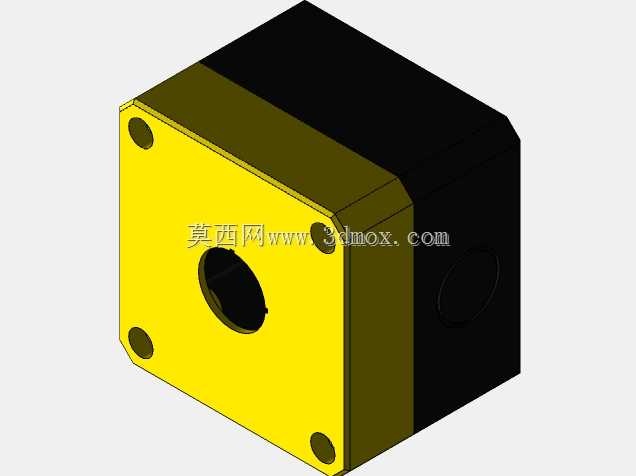

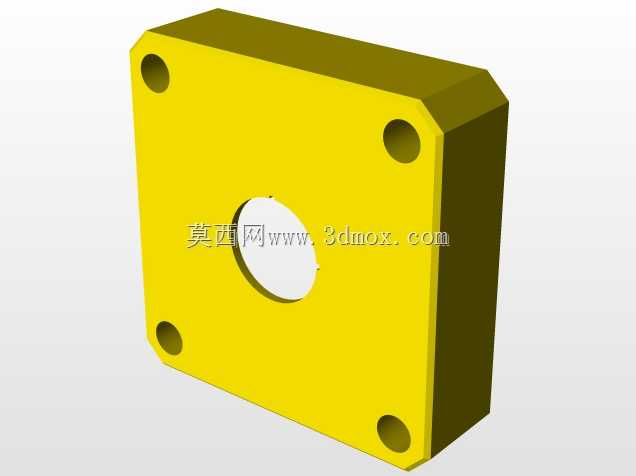

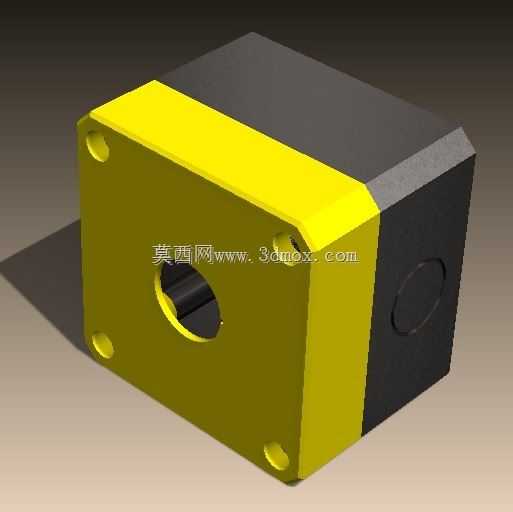

　　这款黄黑拼色的单孔塑料壳体，日常多作为小型电气元件的外置防护外壳使用，在低压控制回路、小型传感单元安装、桌面式工控模块布设场景中十分常见，能够为内部的电路板、接线端子、小型传感元件提供基础的物理防护，隔绝日常作业环境中的粉尘、轻微溅水，同时避免内部带电部件直接外露引发的误触风险。从结构设计来看，壳体采用分体拼接结构，黄色端盖与黑色主体通过侧边卡扣或者预留的螺丝位实现紧固，端盖四个角位置预留了沉头安装孔，既可以实现端盖与盒体的锁紧，也可以作为整个壳体向外固定的安装点位，安装时可以根据布设场景选择从正面锁付螺丝，适配设备面板内嵌安装、支架表面固定等多种安装方式。端盖中心位置的单圆孔是核心的功能接口位，孔径尺寸匹配常规的工业接插件、

　　调节旋钮或者传感探头的安装直径，孔位边缘做了轻微的倒角处理，既可以避免安装时刮伤配套元件的线缆或者外壳，也能让元件嵌入后贴合更紧密，减少缝隙带来的防护等级下降问题。盒体侧面预留的圆形凹位是备用的开孔点位，现场施工时如果需要侧向走线或者加装侧出接口，可以直接沿着凹位开孔，不用额外测量定位，能大幅减少现场二次加工的工作量。设计阶段充分考虑了注塑生产的工艺要求，所有边角都做了合理的圆角过渡，没有尖锐的直角结构，既可以避免注塑过程中出现应力集中导致的壳体开裂，也能减少日常使用中磕碰造成的边角破损，同时壳体壁厚保持均匀一致，避免注塑成型时出现缩痕、翘曲等缺陷，提升量产时的成品率。安装边界方面，整个壳体的外形为方正的立方体结构，

　　没有外凸的多余结构，排布安装时可以紧密贴合相邻的其他模块，节省安装空间，沉头孔的深度经过匹配设计，锁付对应规格的螺丝后，螺丝头不会高出端盖表面，不会影响后续的面板贴合或者标识粘贴。盒体内部预留了均匀的支撑筋位，既可以提升壳体整体的抗挤压、抗冲击强度，也能为内部安装的电路板提供定位支撑，不用额外加装固定柱就能实现电路板的卡装固定，减少装配时的零件数量。配色上采用工业领域常用的黄黑警示配色，在设备布设场景中更容易被识别，避免被其他物件遮挡或者误碰撞，同时塑料材质本身具备良好的绝缘性能，就算内部元件出现轻微的漏电情况，外壳也能起到基础的绝缘防护作用，适合在低压工控场景中长期使用。
