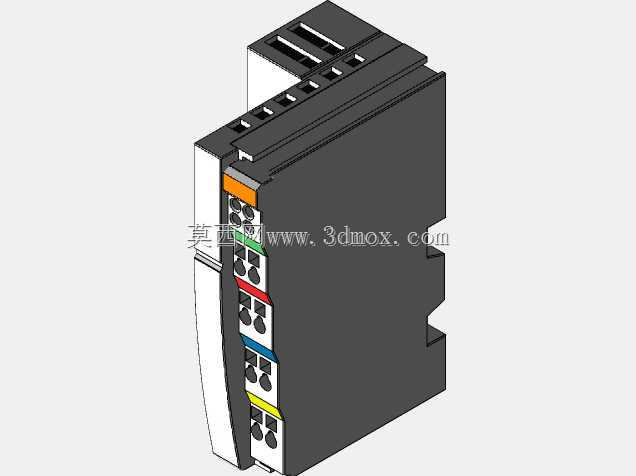

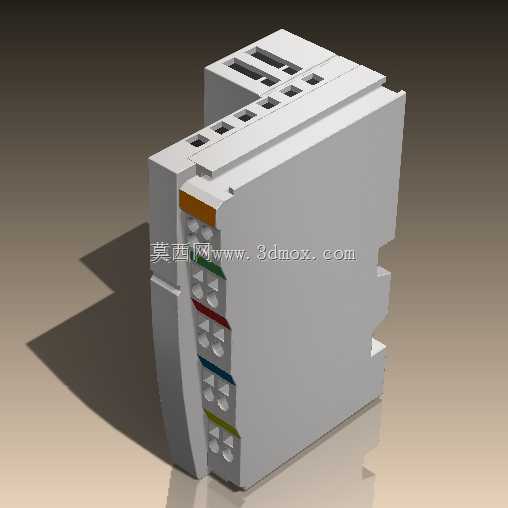

倍福EtherCat耦合终端EK1100结构建模

　　在工业自动化现场的分布式IO控制架构搭建过程中，EtherCat总线耦合终端是连接主控单元与末端IO模块的核心节点，EK1100作为倍福体系内应用最广泛的标准耦合终端，承担着将EtherCat通讯协议与后端端子排模块信号转换对接的核心作用，广泛适配各类离散制造产线、过程控制站点、智能装备内部的信号采集与指令下发场景，不管是单机设备的本地IO扩展，还是长距离分布式站点的总线组网，都能见到该类耦合终端的应用。

　　从实际使用场景来看，这类耦合终端通常安装在标准DIN导轨上，和后续串接的各类数字量输入输出、模拟量采集、运动控制端子模块并排布置，整体安装在电气柜内部的安装导轨区域，因此建模过程中首先要把控的就是安装边界的尺寸精度：终端背部的导轨卡扣结构要完全适配标准35mmDIN导轨的安装尺寸，卡扣的卡位深度、弹性让位间隙都要和实物保持一致，避免实际装配时出现卡装不到位、滑扣的问题；终端本体的宽度、高度、深度尺寸要严格匹配实物规格，保证和相邻端子模块拼接时没有错位间隙，前端的接口位置、状态指示灯排布也要和实物对齐，方便后续做电气柜布局布线的三维校验时，能准确预留网线插拔的操作空间、指示灯的可视空间。

　　从功能特性的建模还原来看，EK1100前端上部设置的EtherCat进线与出线接口，建模时要准确还原RJ45接口的内凹深度、接口周边的防护凸台结构，保证配套的水晶头插接空间足够，不会和周边结构产生干涉；前端排布的多组状态指示灯，分别对应电源状态、通讯链路状态、总线运行状态，建模时要还原每个指示灯的位置、对应的彩色标识条区域，和实物的色标位置完全匹配，方便后续做虚拟调试时能直观对应状态点位；终端侧面的模块拼接定位槽与锁扣结构，是保证后续串接端子模块时连接稳固、信号触点精准对接的关键结构，建模时要还原定位凸台与凹槽的配合公差，锁扣的弹性卡位结构也要做细节还原，确保虚拟装配时能准确模拟模块拼接的装配顺序与配合关系。

　　设计建模过程中，首先要遵循工业电气元件的模块化设计思路，将终端拆分为本体外壳、导轨卡扣、前端接口组件、内部PCB安装位、侧方拼接锁扣几个独立的建模单元，每个单元的配合公差按照电气柜内元件的通用安装精度设置，外壳的拔模斜度、边角的倒角处理都要符合工业塑料外壳的加工工艺特征，避免出现不符合注塑工艺的直角尖边结构；外壳表面的散热凹槽结构，虽然该终端功耗较低不需要大面积散热，但实物表面的结构凹槽要准确还原，保证外观和实物一致的同时，也能在三维布线时准确识别外壳表面的结构特征，避免线槽、线缆和外壳突出结构产生干涉。

　　从设备选型配套的角度来说，这个三维模型可以直接用于电气柜的三维布局设计，设计师在做柜内元件排布时，可以直接调用该模型校验安装空间：比如终端上下方预留的走线空间是否满足网线、电源线的弯曲半径要求，终端前端和柜门板之间的距离是否足够网线插拔操作，和相邻的断路器、开关电源、其他总线模块之间的安全间隙是否符合电气安装规范；同时在做虚拟样机调试时，准确的模型结构也能帮助电气工程师快速定位通讯接口的位置，提前规划总线走线的路径，减少现场安装布线时的返工概率。

　　建模过程中还要注意终端底部的接线端子区域结构，EK1100的供电电源接线端子位于本体下部，建模时要还原端子排的接线孔位深度、压线螺丝的位置，保证接线时导线的接入空间、螺丝的操作空间都能准确模拟，避免实际接线时出现螺丝刀操作空间不足的问题；本体上部的标识区域，虽然不需要做具体的铭牌文字雕刻，但要预留出铭牌粘贴的平面区域，保证后续做工艺图纸输出时能准确标注铭牌的粘贴位置。整个模型的结构还原度要满足从布局设计、装配校验、虚拟调试全流程的使用需求，不需要做过度的细节渲染，但所有和安装、接线、装配相关的结构特征都要准确还原，确保工程应用中的实用性。
