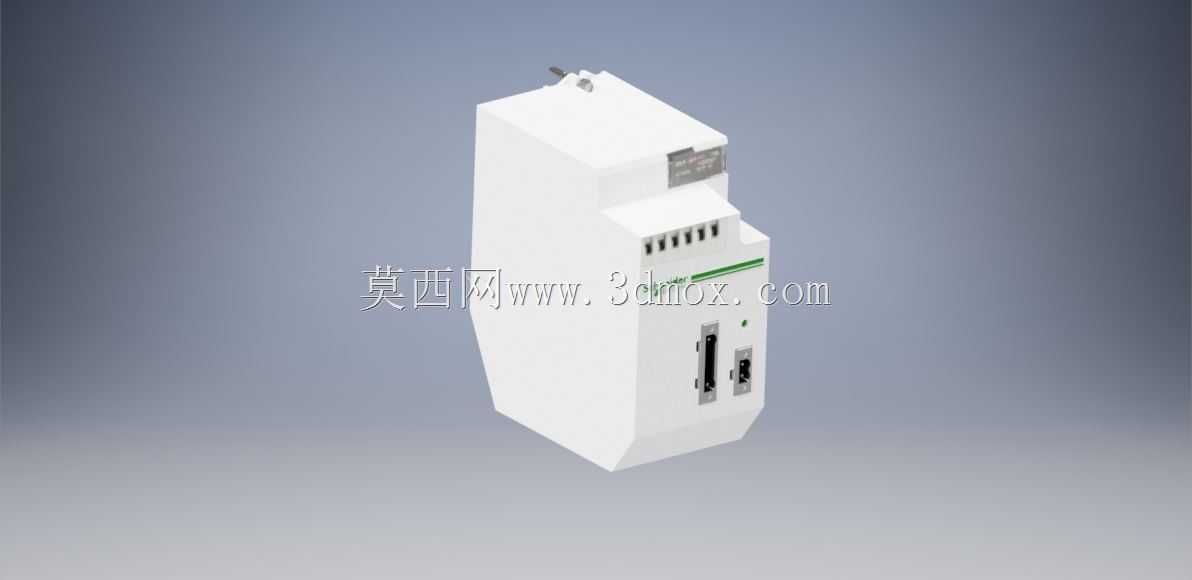

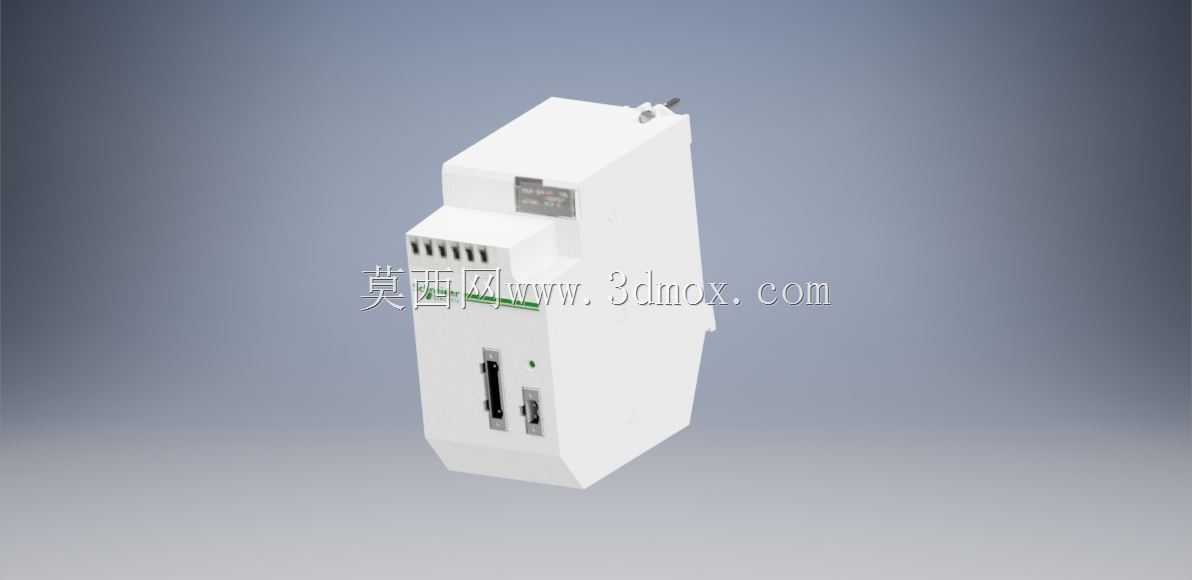

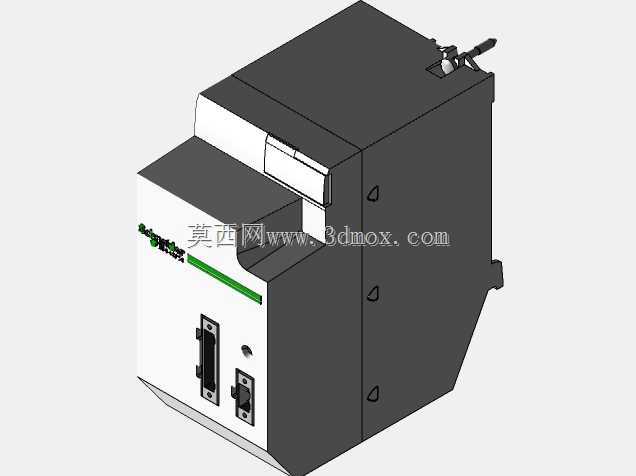

在离散制造生产线的主控柜搭建、流程工业的DCS系统底层控制节点部署、OEM设备的核心逻辑控制单元选型过程中,PLC模块的安装适配性、结构兼容性是结构设计阶段必须优先确认的核心要素,本次呈现的Modicon 580系列PLC控制模块三维结构,完整还原了实物的外形特征、接口布局与安装基准,能够直接用于电气柜三维布局校验、安装干涉检查、设备虚拟装配调试等工程场景。
从实际应用场景来看,这类PLC模块主要承担工业现场的逻辑运算、信号采集与指令下发功能,可对接数字量输入输出、模拟量采集、通讯扩展等各类子模块,广泛应用于汽车焊装线的工位控制、水处理厂的泵阀逻辑联动、包装机械的动作时序控制、锂电产线的工位节拍管控等场景,是整套自动化控制系统的核心硬件载体。在设备选型与柜体设计阶段,设计人员往往需要精准掌握模块的外形尺寸、安装点位、接口朝向、散热预留空间等参数,避免出现现场安装时模块与柜内线槽、导轨、其他电气元件干涉,或是接线空间不足、散热风道被遮挡等问题,这类高精度的三维结构模型能够在设计阶段就完成全部的布局校验,大幅减少现场安装调试的返工量。
从产品功能特性对应的结构设计来看,该模块采用标准的DIN导轨安装结构,背部设置有适配35mm标准工业导轨的卡扣结构,安装时只需将模块背部卡扣对准导轨卡入即可完成固定,拆卸时拨动卡扣锁止件即可快速取下,完全符合工业电气元件的快装快拆设计要求。模块正面的上部区域设置有状态指示灯阵列,能够直观显示模块的供电状态、运行状态、故障状态、通讯状态,指示灯的排布高度与角度经过优化,在柜体开门后操作人员站立视角即可清晰识别状态,无需俯身或借助额外照明。正面中部设置有扩展模块连接接口,可根据实际控制需求拼接不同类型的IO扩展模块、通讯模块,拼接后模块之间通过背部的总线连接器完成数据通讯,无需额外接线,扩展拼接后的整体结构平整度一致,不会出现高低差影响柜内美观与风道流通。模块下部区域设置有主通讯接口与调试接口,分别用于连接上位机系统、现场总线网络以及工程师站的调试下载线缆,接口的下沉式设计能够避免线缆接头过度突出,减少柜内走线的空间占用,同时接口周边做了加强筋结构,能够承受多次插拔带来的应力,避免接口松动脱落。
从设计思路层面分析,该模块的整体结构采用模块化拼接的设计逻辑,外壳采用阻燃级工程塑料注塑成型,表面做了细磨砂纹理处理,既能够提升外壳的耐刮擦性能,也能减少现场灰尘附着。外壳的散热结构采用侧面格栅式通风设计,格栅的开孔方向与柜内常用的下进上出散热风道方向一致,能够让冷却气流顺利穿过模块内部的电路板区域,带走元件工作产生的热量,同时格栅的开孔尺寸做了防异物设计,能够避免直径超过2.5mm的金属碎屑、导线头等异物掉入模块内部造成短路故障。模块的上下两端设置有模块固定螺丝孔位,在强振动应用场景下,比如工程机械配套控制柜、冲压线周边控制柜,可通过加装固定螺丝将模块与导轨进一步锁死,避免长期振动导致模块从导轨上松脱。
关于外形尺寸与安装边界,该模块的宽度符合PLC产品的标准模数设计,单模块宽度为多个标准模数单位,拼接扩展时可按照扩展模块的数量累加总宽度,安装时需要在模块的上下方向预留至少50mm的走线与散热空间,左右方向与其他相邻电气元件预留至少10mm的间隙,避免模块工作时的热量传递影响其他元件的寿命,同时预留足够的空间方便后期维护时插拔接线、更换模块。模块的接线端子区域采用倾斜式设计,接线时操作人员无需完全俯身即可看到端子标识,提升接线效率与准确率,端子的螺丝扭矩符合通用电气接线的标准要求,适配常用的十字螺丝刀操作。在三维建模过程中,所有的安装基准、接口位置、卡扣结构都完全按照实物的公差范围进行还原,能够直接导入到各类电气柜设计软件中进行布局,生成的二维安装图可直接用于柜体的开孔与导轨安装定位,减少设计人员反复核对实物尺寸的工作量。
- 全部评论(0)
- 模板大小: 2.04 MB
- 售价:5金币
- 下载次数: 15
- 系统要求: Autodesk Inventor,Rendering,Autodesk Inventor,Rendering
- 软件分类: PLC
