多工位巢式工装夹具装配结构设计

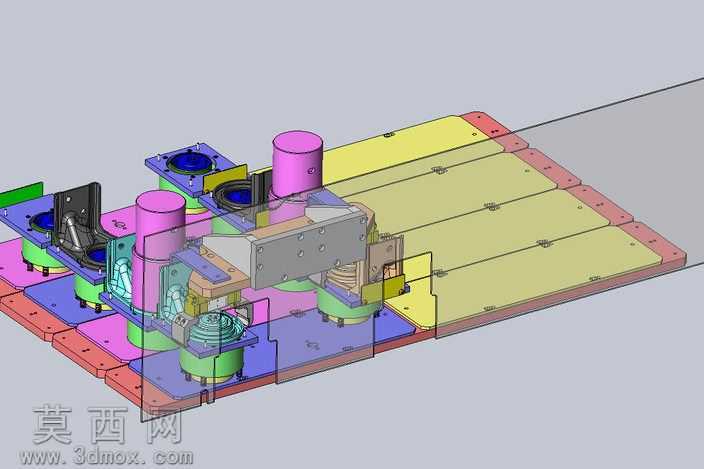

本套巢式工装夹具采用三维参数化建模方式完成整体装配设计，建模过程中对各功能模块进行独立零件绘制后完成层级装配，通过配合约束实现各部件的精准定位，还原工装实际使用中的装配逻辑与运动关系。渲染阶段采用工业级写实材质方案，基座板材赋予磨砂金属材质并区分不同功能区的色彩标识，不同工位的定位柱、支撑座分别赋予对应金属、工程塑料材质，透明防护板采用半透明亚克力材质参数，通过环境光与定向光源组合打光，清晰呈现各部件的层次结构与装配关系，避免部件遮挡导致的结构展示不清问题。整体结构采用模块化多工位布局，长条形基座上均匀排布多组相同的装夹工位，每组工位配套设置定位支撑柱、侧向夹紧机构、工件定位座与缓冲防护组件，各工位之间通过分隔板实现区域隔离，避免不同工位作业时的相互干扰。基座底部设置统一的安装定位孔位，可快速适配不同的加工设备工作台，实现工装的快速换装。侧向夹紧机构采用摆臂式压合结构，配合弹性缓冲组件，在保证装夹压紧力的同时避免工件表面被压伤，定位座采用仿形巢式结构，可与工件外形完全贴合，实现工件的快速定位与精准装夹，减少装夹找正的辅助时间。设计过程中优先考虑工装的通用性与互换性，各工位的易损部件采用统一规格尺寸，后期维护时可快速更换备件，同时预留了工位扩展接口，可根据实际生产需求增减装夹工位数量，适配不同批次的生产需求。整体结构布局紧凑，在有限的基座空间内最大化布置装夹工位，提升单位面积的生产效率，各部件的受力经过仿真校核，保证工装在长期高频次使用下的结构强度与装夹精度，满足批量加工过程中的重复定位精度要求，适配自动化生产线的上下料与加工作业需求。
