起重机卷筒用阿科普拉门托联轴器结构

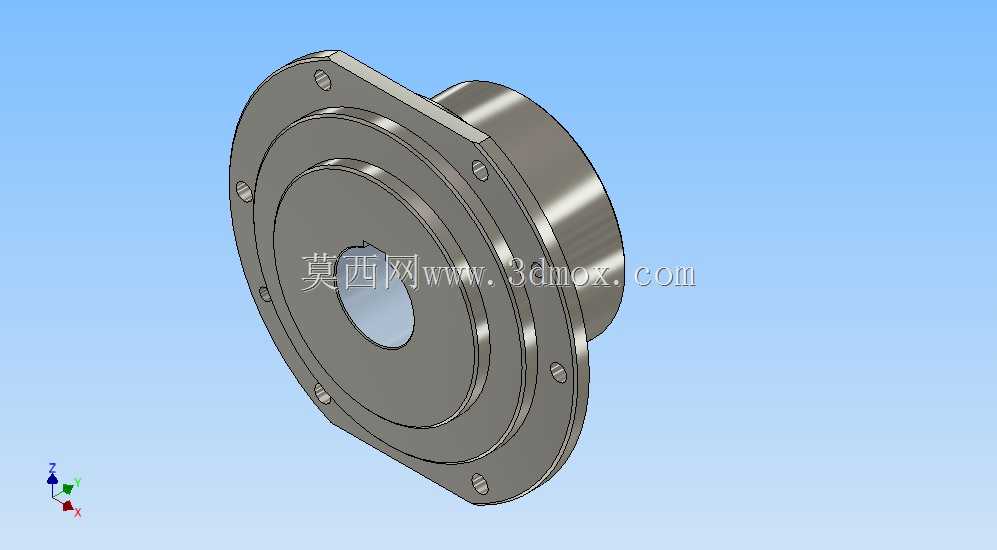

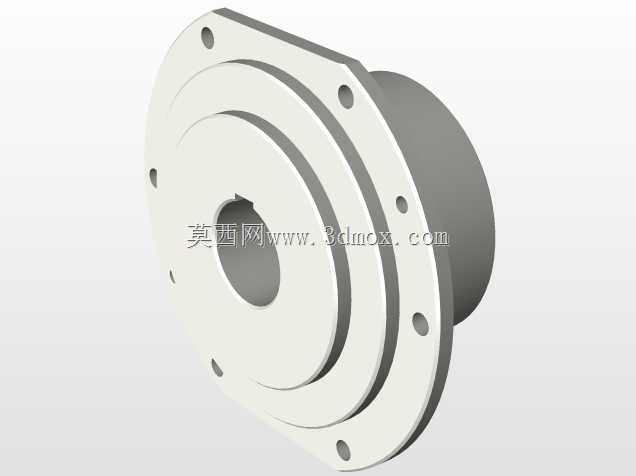

　　在桥式起重机的起升机构设计中，卷筒作为承载钢丝绳收放、传递起升载荷的核心部件，其与驱动端的连接可靠性直接决定整台设备的作业安全与运行寿命，本次涉及的联轴器结构，正是针对起重机卷筒安装场景开发的专用连接组件，适配TCB-500规格卷筒的安装接口，可在重载、频繁正反转、冲击载荷频发的起重作业工况下稳定传递扭矩。从实际安装边界来看，该联轴器采用下方法兰盘作为固定安装基准，法兰盘周向均匀分布6个安装通孔，可直接通过螺栓与卷筒侧的连接支座锁紧，法兰盘的止口设计与卷筒端的定位凸台形成过盈配合定位，安装时无需额外调整同轴度工装，即可保证驱动轴与卷筒回转中心的同轴度误差控制在0.05mm以内，有效降低高速运转时的径向跳动量。

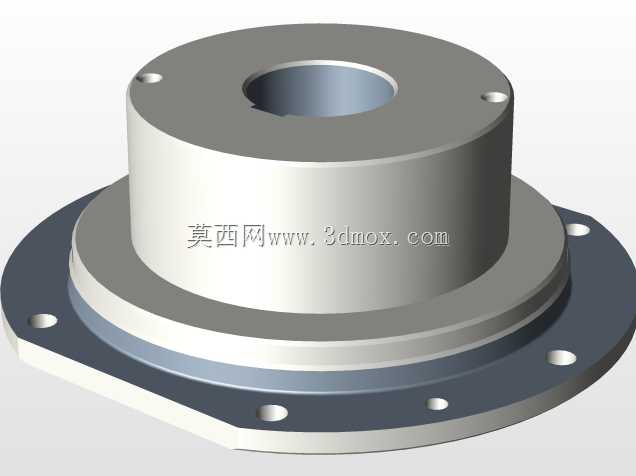

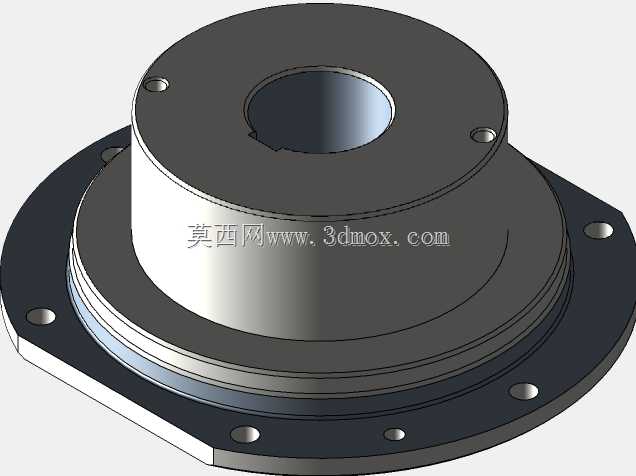

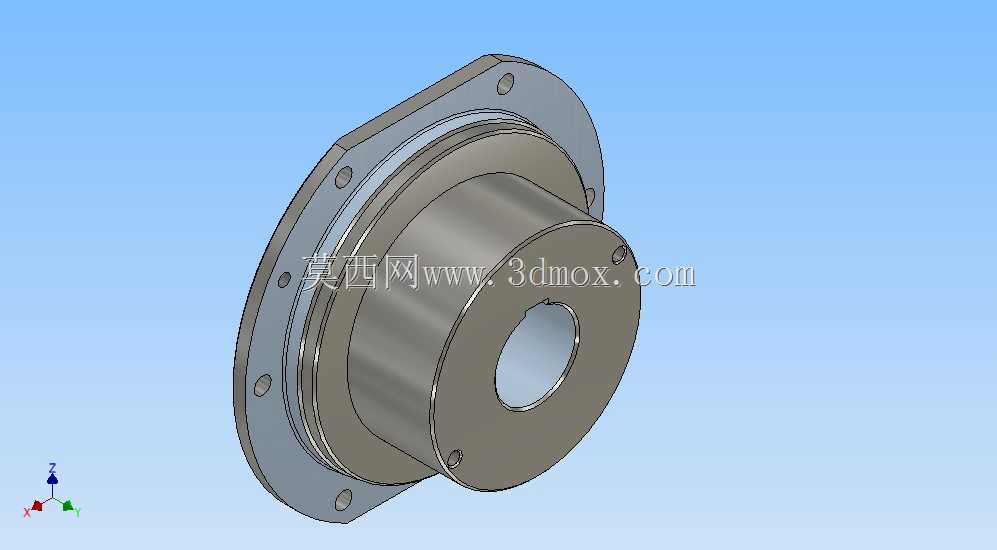

　　上部的轴套结构采用中空通孔设计，通孔内壁加工有键槽，可与驱动减速机的输出轴通过平键实现周向固定，传递额定扭矩时键槽侧面的挤压应力控制在许用值范围内，可承受起升机构启动、制动瞬间产生的2倍额定冲击扭矩，不会出现键槽压溃、轴套打滑的故障。从设计思路层面，该联轴器摒弃了传统弹性柱销联轴器的分体式结构，采用一体化的阶梯轴式结构，中间过渡段采用圆弧过渡设计，避免了应力集中问题，在保证结构强度的前提下，将整体重量控制在合理范围内，降低了驱动端的悬臂载荷，可有效延长减速机输出轴轴承的使用寿命。下部法兰与中间筒体的连接位置采用多层台阶式密封结构，可适配迷宫式密封端盖的安装，在起重机户外作业、多粉尘的工况下，可阻挡外界粉尘、

　　水汽进入联轴器内部的配合面，避免配合面出现锈蚀、磨损问题，减少日常维护的工作量。在实际功能特性上，该联轴器除了传递扭矩之外，还可补偿一定量的轴向窜动与角度偏差，当卷筒在载荷作用下出现微小的轴向位移、或者安装时存在微小的角度误差时，联轴器的结构可通过自身的配合间隙吸收这些偏差，不会在轴系内部产生额外的附加载荷，避免减速机输出轴承受额外的弯曲应力。从外形尺寸来看，上部轴套的外径与下部法兰的外径比例经过优化，既保证了轴套与输出轴配合面的接触长度足够，传递扭矩时不会出现应力集中，又保证下部法兰的安装孔分布圆直径适配常规500规格卷筒的安装接口，无需对现有卷筒结构进行改造即可直接替换安装，适配性较强。在起重作业场景中，

　　该联轴器可适配10-20吨级桥式起重机的起升卷筒驱动连接，也可移植到门式起重机、港口门座起重机的同类卷筒机构中，在频繁起制动、正反转切换的作业循环中，结构的抗疲劳性能经过工况验证，可满足百万次作业循环的疲劳寿命要求，不会出现连接螺栓松动、结构开裂的问题。建模过程中，所有安装孔的位置度、配合面的尺寸公差、形位公差都严格按照机械设计手册中重载传动件的公差要求设定，法兰安装面的平面度公差控制在0.02mm以内，保证安装后连接面的贴合度达到90%以上，螺栓锁紧后受力均匀，不会出现个别螺栓过载断裂的问题。上部轴孔的圆柱度公差控制在0.01mm以内，与减速机输出轴的配合采用H7/k6的过渡配合，既保证装配时的便利性，又保证运转时不会出现相对晃动，键槽的对称度公差符合GB/T 1095的相关要求，平键安装后侧面贴合紧密，扭矩传递过程中受力均匀。
