帕克T6DCCM液压柱塞泵三维结构设计

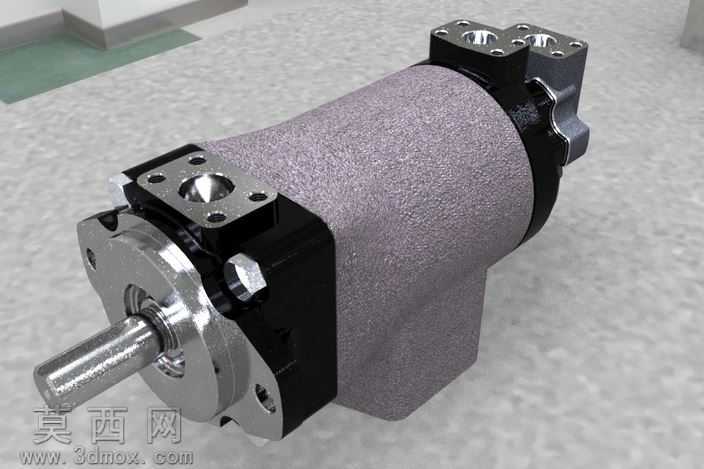

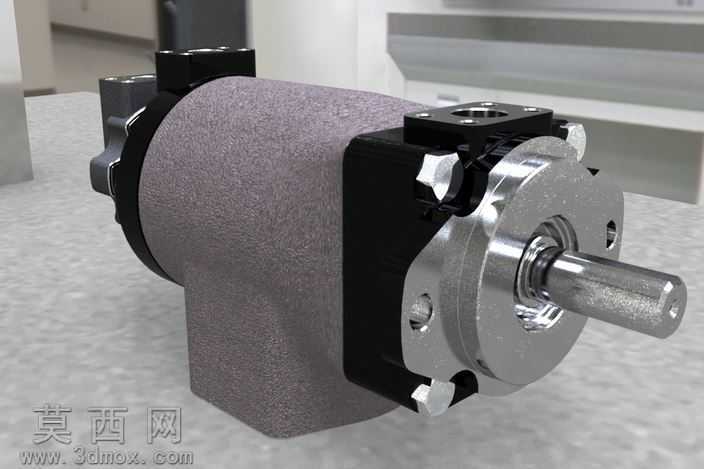

本作品为帕克T6DCCM系列液压柱塞泵的三维建模设计成果，建模过程中严格参照实物测绘尺寸与官方公开的产品参数进行1:1比例还原，整体模型无破面、无重叠几何，所有装配间隙均符合实际工业产品的公差要求。建模阶段首先完成核心零部件的独立建模：针对泵体的铸铁外壳部分，采用实体拉伸结合倒角、拔模特征完成基础外形构建，对外壳表面的安装孔位、定位销槽、油口接口等细节逐一还原，保证安装尺寸与实物完全匹配；针对内部的柱塞组件、缸体、配流盘、传动轴等核心传动部件，采用回转类特征建模结合阵列操作完成，柱塞与缸体孔的配合间隙、配流盘的腰型槽结构、传动轴的花键与轴承位尺寸均经过反复校验，确保装配关系完全符合液压泵的实际工作逻辑。渲染阶段针对不同部件赋予对应材质：铸铁泵体采用哑光深灰铸铁材质，添加细微的铸造颗粒纹理还原真实铸件的表面质感；端盖、传动轴等钢制部件采用抛光金属材质，调整反射粗糙度模拟机加工后的金属光泽；密封件、油封等橡胶部件采用哑光黑色橡胶材质，添加细微的磨砂纹理区分于金属部件；进出油口的连接法兰采用镀锌金属材质，还原工业液压元件的表面处理效果。整体装配体采用爆炸视图可清晰展示内部结构层级，静态渲染图采用工业产品常用的侧前方45度视角，搭配柔和的影棚布光，既清晰展示泵体的外部安装结构，也能通过金属材质的反光凸显加工面的精度细节。设计过程中重点还原了该型号柱塞泵的变量调节机构、压力补偿结构的外部特征，所有外部操作手柄、调节螺钉的位置与尺寸均与实物一致，模型可直接用于液压系统的装配干涉校验、产品展示、教学演示等场景，整体建模逻辑遵循工业液压元件的设计规范，所有特征参数均可编辑，方便后续根据不同工况需求进行参数化调整。
