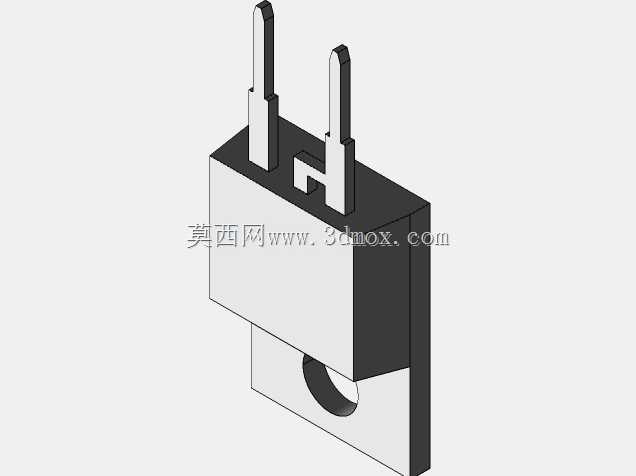

TO220封装直插功率二极管三维结构

　　在工业控制板卡、开关电源、电机驱动回路的PCB布局阶段，TO220封装的功率二极管是极为常见的半导体功率器件，这类器件通常承担整流、续流、反向电压钳位的核心功能，在大电流工况下需要配合散热片完成热量导出，因此其三维结构的建模精度会直接影响后续结构干涉检查、散热间隙预留、安装工艺验证的准确性。从实际工程应用的场景来看，这类直插封装的二极管常出现在AC-DC电源模块的次级整流回路、变频器的制动能量泄放回路、直流电机驱动的H桥续流支路中，工作时往往会通过数安到数十安的连续电流，器件本体的温升会随着负载电流提升而明显上升，因此封装结构上预留的散热安装孔是结构设计时必须重点关注的特征。建模过程中首先还原了器件的三段式结构特征：

　　黑色的环氧树脂塑封本体是包裹半导体芯片的核心部分，其表面的平整区域是后续印刷型号标识的位置，建模时严格控制了塑封本体的拔模斜度，还原实际注塑生产后形成的微小侧边倾角，避免建模时做成完全垂直的直角结构，导致后续和散热片贴合时出现面接触不匹配的问题。塑封本体上方延伸出的金属散热片是TO220封装的标志性特征，这片金属片和内部芯片的散热基板直接导通，建模时还原了金属片上的圆形安装通孔，这个孔的位置精度直接决定了后续螺丝锁付散热片时的同轴度，孔边缘的冲压倒角也做了细节还原，避免安装时螺丝刮伤金属镀层影响接触导热效率。从安装边界来看，器件的两根直插引脚采用了标准的TO220两引脚间距设计，引脚的截面尺寸、伸出塑封本体的长度、

　　引脚末端的倒角都按照实际量产器件的尺寸还原，在PCB布局的三维干涉检查中，可以直接用这个模型验证引脚和焊盘的匹配度，同时检查器件本体和周边电解电容、功率电阻、接线端子的安全间隙，避免波峰焊后出现器件本体和周边元件顶碰的问题。实际选型装配时，这类二极管的金属散热片往往会和电路的某一电位直接连通，因此结构设计时如果需要将器件锁付在公共散热片上，还需要在模型基础上预留绝缘垫片、导热矽胶片的安装厚度，这个模型的塑封本体和金属散热片的相对位置精度足够支撑这类间隙验证，不需要额外调整尺寸比例。在做整机的装配工艺验证时，还可以通过这个模型模拟工人插件时的操作空间，检查器件周边是否有过高的元件阻挡插件路径，同时验证锁付散热片螺丝时，

　　螺丝刀的操作空间是否足够，避免生产阶段出现工艺性问题。不同于贴片封装的功率器件，TO220封装的直插二极管在波峰焊过程中会承受较高的热冲击，器件本体的高度尺寸会影响过波峰时的挡锡效应，建模时还原的器件本体下沿到PCB板面的标准安装高度，可以帮助工艺人员提前评估挡锡条的设置位置，减少连锡、虚焊的工艺风险。在散热仿真的前置处理中，这个模型的结构分区清晰，可以直接给塑封本体、金属散热片、引脚分别赋予对应的材料属性，不需要再做几何清理，金属散热片的平面度还原也能帮助仿真人员更准确地计算接触热阻，提升温升仿真的结果可信度。很多刚接触功率电路结构设计的工程师容易忽略TO220器件引脚的成型角度问题，这个模型还原了引脚从塑封本体伸出后的初始平直状态，设计人员可以根据实际PCB的安装高度要求，在三维环境中直接调整引脚的折弯角度，验证折弯后引脚的应力情况，避免折弯半径过小导致引脚断裂、或者折弯后器件本体歪斜影响散热片贴合的问题。在做电源产品的安规距离验证时，这个模型的金属散热片边缘到周边带电体的距离可以直接通过三维测量工具读取，快速核对爬电距离、电气间隙是否符合对应安规标准的要求，不需要再对照二维规格书反复核算尺寸。
