M6规格平垫圈紧固连接件三维数模

　　在各类机械结构的螺纹连接副中，平垫圈是极易被忽略却直接影响连接可靠性的基础零件，这款M6规格平垫圈的设计，完全围绕螺纹紧固的实际工况需求展开，没有多余的造型冗余，每一处尺寸都对应实际装配的边界要求。从实际应用场景来看，这类平垫圈几乎覆盖所有用到M6螺纹连接的设备装配环节，小到民用电器的外壳紧固、工装夹具的定位连接，大到自动化生产线的机架拼接、通用设备的零部件装配，只要存在螺栓螺母的紧固配合，就需要这类垫圈分散接触面压应力，避免被连接件表面在螺栓预紧力作用下出现压溃、划伤的问题，尤其是当被连接件为铝合金、工程塑料这类硬度偏低的材质时，垫圈的存在能大幅降低接触面的单位面积压力，保护基材表面不被损坏。

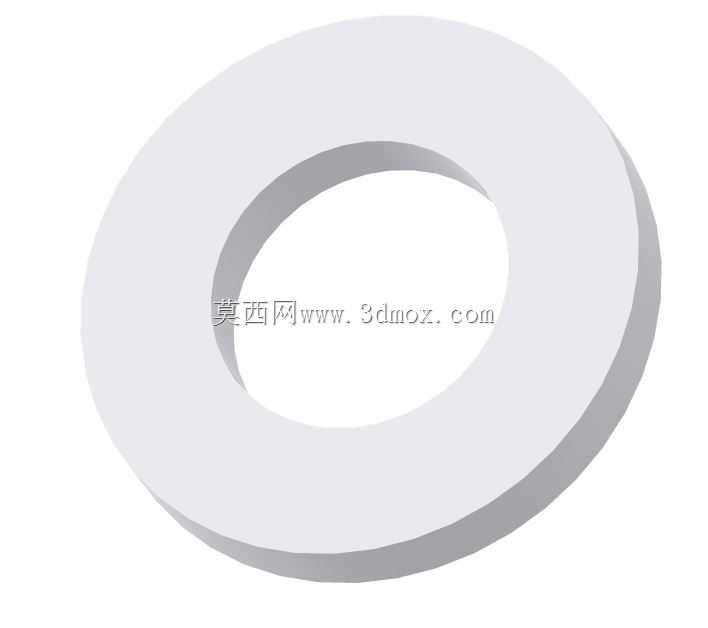

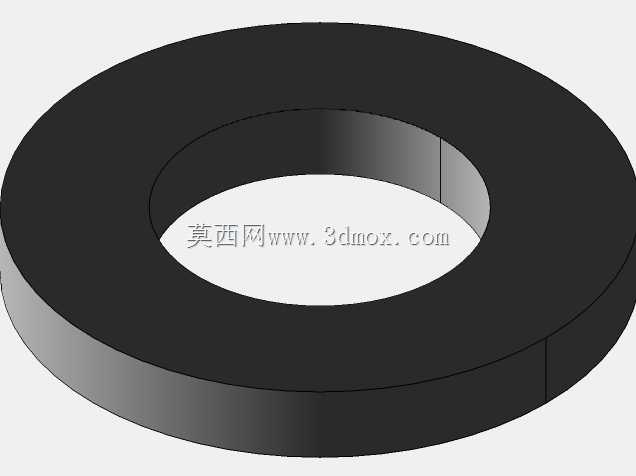

　　这款垫圈的外形为标准环形结构，尺寸参数为外径12mm、内径6mm、厚度1.5mm，内径尺寸略大于M6螺栓的公称直径，既可以保证螺栓顺利穿过，又不会因为间隙过大导致垫圈偏斜，影响预紧力的均匀传递；外径尺寸的设定匹配M6螺栓常规的预紧力范围，在常用的8.8级内六角螺栓、外六角螺栓的标准预紧力下，垫圈的承压面积足够将压应力分散到被连接件的安全承压范围内，不会出现垫圈嵌入基材的情况；1.5mm的厚度选择兼顾了刚性与装配空间需求，既不会因为厚度过薄导致承压时容易变形翘曲，也不会因为厚度过大额外占用螺栓的有效啮合长度，导致螺纹旋合深度不足影响连接强度。

　　从设计思路上看，这款平垫圈的建模完全遵循机械设计的实用原则，没有做多余的倒角、纹饰这类非功能性结构，上下两个端面为平行的平整平面，保证与螺栓头、螺母端面以及被连接件表面的充分贴合，避免因为接触面不平整导致预紧力出现偏载，进而引发螺栓松动的问题。建模过程中严格控制环形结构的同轴度，保证内孔与外圆的圆心偏差在机械加工允许的公差范围内，避免装配时出现垫圈偏心，导致局部压应力过大的问题。在实际选型使用时，需要注意这款垫圈适配的是公称直径6mm的螺纹紧固件，装配时要保证垫圈放置在螺栓头/螺母与被连接件之间，平整面完全贴合被连接件表面，不要出现倾斜、卡滞的情况，预紧螺栓时要按照对应螺栓的扭矩要求施加扭力，避免过大的预紧力导致垫圈产生塑性变形，失去分散应力的作用。

　　很多结构设计新手在做装配设计时，经常会忽略平垫圈的尺寸匹配问题，要么选用的垫圈内径过小导致无法顺利穿入螺栓，要么外径过小起不到分散压应力的作用，或是厚度选择不当导致螺栓有效旋合长度不足，这款M6平垫圈的尺寸完全匹配常规M6紧固件的配套需求，对应的安装边界清晰，只要是螺栓穿孔直径在6.2-6.5mm之间的安装孔，都可以搭配这款垫圈使用，不需要额外调整安装位的尺寸。在一些存在轻微振动的工况下，这款平垫圈还可以配合弹簧垫圈、防松螺母使用，平垫圈负责保护被连接件表面，防松零件负责抑制螺纹副的回转松动，二者配合可以达到更稳定的长期紧固效果。从建模细节来看，这款垫圈的数模还原了真实零件的边缘状态，没有做过度的理想化锐边处理，符合实际冲压加工生产的平垫圈的外形特征，导入装配环境后可以直接用于干涉检查、装配模拟，不需要额外做结构修正，能够直接对接后续的工程图生成、BOM清单统计等设计流程，帮助结构设计人员减少基础零件的重复建模工作量，把更多精力放在核心功能结构的设计优化上。
