十路20A180度接线端子屏障结构

　　在低压电气柜、工业控制设备的内部布线环节，接线端子的排布合理性直接影响后期运维效率与电路运行可靠性，这款十路接线屏障结构，正是针对多回路并行布线场景开发的连接部件。日常做设备电控布局时，经常遇到多组20A等级回路需要集中接线的需求，比如小型PLC控制柜的输入输出端、小型自动化设备的动力分线部位，普通零散端子不仅排布杂乱，相邻回路的导线容易出现误碰、短接风险，带屏障结构的端子排就能从物理层面隔绝相邻接线位，避免运维时螺丝刀误触相邻带电端子引发短路故障。

　　从实际使用场景来看，这类端子屏障适配180度直插式接线操作，也就是导线从端子正面垂直插入锁紧，不需要侧向弯折导线，在柜内布线空间局促、接线深度不足的安装位里，这种接线角度能大幅降低接线操作难度，不需要刻意预留导线弯折的操作空间，适配电控箱内紧贴安装板的紧凑布局。单路额定通流能力20A，刚好覆盖常规工控信号回路、小功率动力回路的载流需求，比如传感器供电回路、小型电磁阀驱动回路、指示灯供电回路这类常见的柜内线路，都可以通过这款端子排完成分线连接。

　　设计这款结构的时候，首先要考虑的是相邻回路的绝缘隔离性能，每一路接线位之间设置的独立隔挡，也就是屏障结构，高度要覆盖接线螺丝的顶部与导线裸露的压接部位，即使某一路接线出现导线松脱、铜丝外露的情况，也不会搭接到相邻回路的带电部位，从结构上降低相间短路的概率。隔挡的厚度需要兼顾绝缘强度与排布密度，十路端子的整体长度要匹配常规DIN导轨的安装孔位，同时每一路的接线间距要满足电气间隙要求，20A等级的回路在低压交流场景下，相邻带电件的电气间隙不小于3mm，屏障结构的设置刚好能在不拉大端子整体间距的前提下，满足爬电距离与电气间隙的安规要求。

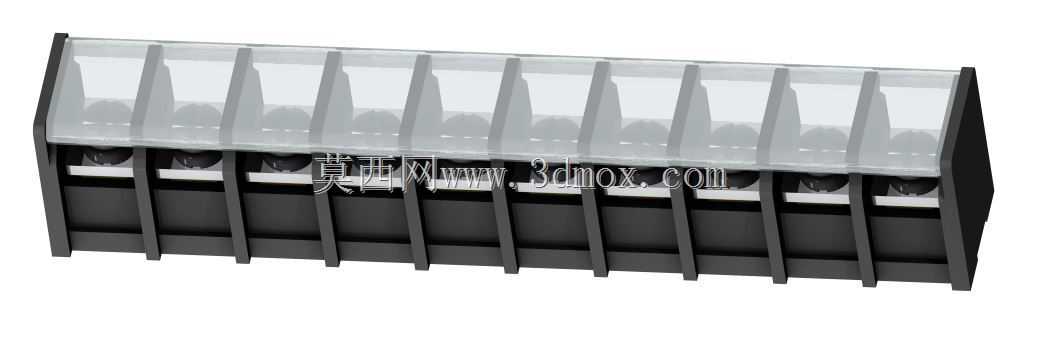

　　外形结构上，主体采用上下分层的设计，上层为半透明的防护盖，既可以遮挡接线部位的灰尘堆积，也能透过半透明材质直观观察内部导线的压接状态，不需要拆开防护盖就能判断导线是否插到位、锁紧螺丝是否存在松脱迹象；下层为黑色绝缘基座，基座背部设置适配标准导轨的卡扣结构，不需要额外打孔就能直接卡装在35mm标准DIN导轨上，安装拆卸都不需要额外工具，后期柜内回路调整时可以快速增减端子数量。基座底部的隔挡延伸到安装面位置，让每一路接线位的底部也形成独立的隔离腔，避免导线铜丝脱落掉落到安装板上引发接地故障。

　　安装边界方面，这款端子排的整体宽度要匹配十路接线的排布密度，单路接线位的宽度适配1.5-2.5平方毫米的多股铜芯导线，这也是20A回路常用的导线线径，接线螺丝的规格选用M3规格，适配常规十字螺丝刀操作，锁紧扭矩控制在0.5-0.8N·m，既能保证导线压接牢固不松脱，也不会因为扭矩过大压断铜丝或者损坏绝缘基座。端子排的整体高度控制在合理范围，安装在柜内导轨上之后，上层防护盖顶部距离柜内走线槽的底部预留足够的导线弯曲空间，180度直插的接线方向让导线接入后可以直接向上弯折进入走线槽，不需要额外预留侧向的走线空间，在小型电控箱这类安装空间紧张的场景里，能有效压缩布线占用的空间，提升柜内空间利用率。

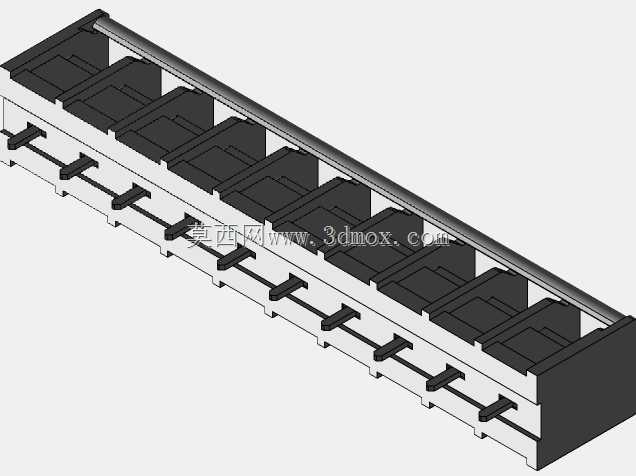

　　从结构建模的角度来看，这款屏障端子的细节处理需要贴合实际生产工艺，基座的绝缘件采用注塑成型工艺，所有隔挡的边角都设置合理的脱模斜度，避免注塑生产时出现粘模、缺料的问题；半透明防护盖与基座之间采用卡扣式连接，卡扣的配合间隙控制在0.1-0.2mm，既保证防护盖拆装顺畅，也不会出现盖合后松动晃动的情况。每一路接线位的内部设置导线止退结构，导线插入后即使锁紧螺丝没有完全压紧，也不会因为设备运行的振动导致导线从接线位脱出，提升长期运行的可靠性。在实际设备选型时，这类带屏障的接线端子相比普通无隔挡的端子，虽然单件成本略有提升，但在多回路集中布线的场景下，能大幅降低后期运维的短路风险，减少设备故障停机的概率，综合使用成本反而更有优势，尤其适合在出口设备、对安规要求较高的工业设备上使用，满足多数地区低压电气设备的安规认证要求。
