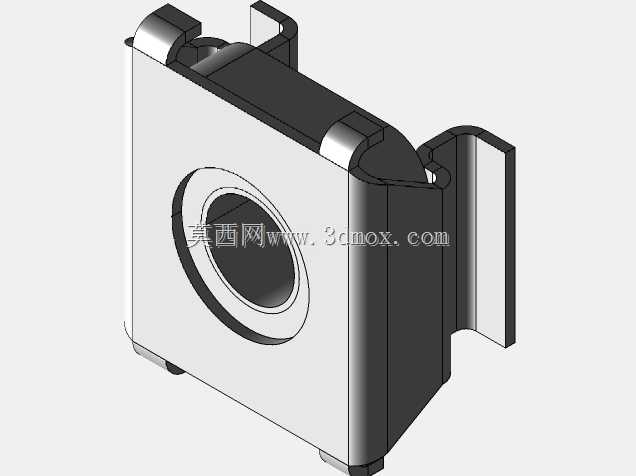

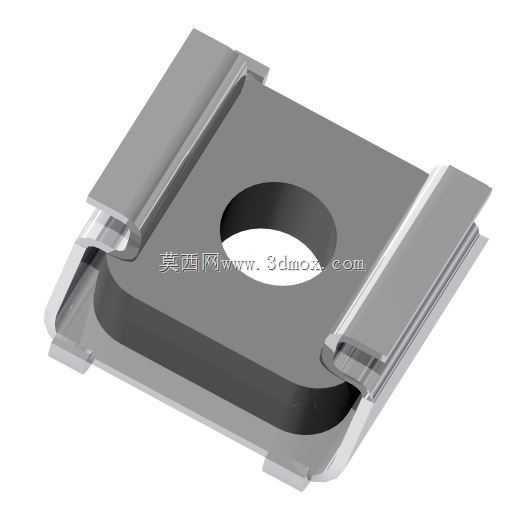

M5规格笼形卡装式紧固螺母结构

　　在机柜装配、钣金机箱拼接、低压成套柜体组装这类需要频繁拆装维护的场景里，常规六角螺母需要提前在板材背面预留操作空间，或者搭配焊接螺柱使用，一旦后期需要调整安装位置，原有焊接点位很难处理，而笼形螺母的出现刚好解决了这一痛点。这款M5规格的笼形螺母，核心是依靠自身两侧的弹性卡爪实现免焊固定，不需要在钣金件上攻丝，也不需要从板材背面托住螺母进行对位，安装时只需要将螺母对准板材上预冲的方孔，稍用力按压就能让卡爪卡在板材背面，整个过程单人单手即可完成，大幅提升了柜体类产品的装配效率。从结构设计来看，这款螺母的主体采用方形基座设计，中间内嵌M5规格的螺纹铜套或者钢套，基座两侧延伸出带回弹弧度的卡爪，卡爪末端做了向外翻的导向斜边，

　　按压进入安装孔时，斜边会顺着孔壁向内收拢，完全穿过孔位后卡爪在自身弹力作用下向外张开，牢牢卡在板材背面，同时基座的方形轮廓和安装方孔形成止转配合，拧动螺丝的时候螺母不会跟着转动，不需要额外的工具固定螺母。设计过程中需要重点控制几个尺寸边界：首先是安装方孔的公差，通常适配1.0-2.0mm厚度的冷轧钢板，方孔边长控制在比螺母基座单边小0.1-0.2mm，保证卡装后不会出现旷量；其次是卡爪的张开尺寸，要比安装方孔的对角线大1.5mm以上，确保卡接后有足够的防脱拉力，正常M5规格的笼形螺母，轴向拉脱力可以达到800N以上，完全满足柜体内部安装导轨、线槽、电气元件的承重需求；另外中间螺纹套的同轴度要控制在0.1mm以内，

　　避免螺丝拧入后出现偏斜，导致安装应力集中。实际使用场景中，这类笼形螺母大量应用在服务器机柜、网络机柜、电气控制柜的型材立柱上，因为这类设备的立柱上通常会预冲连续的方孔，安装内部配件时可以根据需要灵活选择安装位置，不需要提前焊接螺母，后期改造或者升级配件时，只需要用一字螺丝刀撬动卡爪就能拆下螺母，重复利用率很高。和普通的卡式螺母相比，这款笼形结构的包裹性更好，螺纹部分被基座完全包围，在喷涂或者电镀工序中，可以有效保护螺纹不被漆层或者镀层覆盖，减少后期回牙的工序，很多钣金加工厂在做柜体前处理时，会提前把笼形螺母卡装在板材上再进行喷涂，依靠螺母基座和板材的贴合面挡住漆雾进入螺纹孔，喷完后直接就能拧螺丝，省去了螺纹孔遮护的麻烦。

　　设计建模的时候，要注意卡爪的折弯圆角不能太小，否则多次拆装后容易出现金属疲劳断裂，通常折弯内R要做到板材厚度的0.5倍以上，卡爪的材质一般选用65Mn弹簧钢，经过淬火回火处理后硬度达到HRC40-45，保证足够的弹性和耐磨性，中间的螺纹套可以选用易切削钢，和基座通过铆压或者注塑的方式结合为整体，避免螺纹套在基座内转动。另外基座的四个角做了小倒角处理，一方面是安装时更容易对准方孔，另一方面也避免尖锐的边角划伤安装人员的手，同时在卡装时不会刮掉安装孔周边的喷涂层，保证柜体的防腐性能不受影响。在设备选型时，需要根据安装板材的厚度选择对应规格的笼形螺母，这款M5规格的产品适配板厚范围覆盖1mm到2mm，如果是更厚的板材，需要选择卡爪高度更高的型号，避免卡爪无法完全穿过板材导致卡接不牢。和压铆螺母相比，笼形螺母不需要专用的压铆设备，在现场施工或者后期维护时，没有专业工具也能完成安装，这也是它在通讯机柜、电力柜这类需要现场组装的设备中被广泛使用的核心原因。建模过程中还要考虑卡爪的回弹量，在自由状态下卡爪的张开角度要经过计算，确保按压进入孔位时的阻力不会太大，一般按压力控制在30-50N比较合适，按压力太大安装费力，太小则卡接不牢容易脱落。同时基座和板材贴合的面要做平面度处理，保证卡装后螺母和板材完全贴合，螺丝拧紧后不会出现倾斜，保证连接的稳定性。
