M5规格六角锁紧螺母结构设计

　　在各类机电设备装配、工装夹具搭建、小型自动化模组组装场景里，M5规格的六角螺母是出现频率极高的紧固连接件，小到桌面级3D打印机的型材框架锁附、消费电子外壳的结构固定，大到工业输送线的辅助支架安装、低压配电柜内的元器件定位，都能见到这类零件的应用。不同于大规格重载螺母需要匹配高强度螺栓承担数十吨级载荷，M5螺母的核心应用场景集中在中低载荷的结构连接环节，它的核心作用是和对应规格的外螺纹件配合，通过螺纹副的咬合产生轴向夹紧力，让两个或多个被连接件保持相对位置固定，不会因为设备运行中的振动、温度形变出现松脱移位。

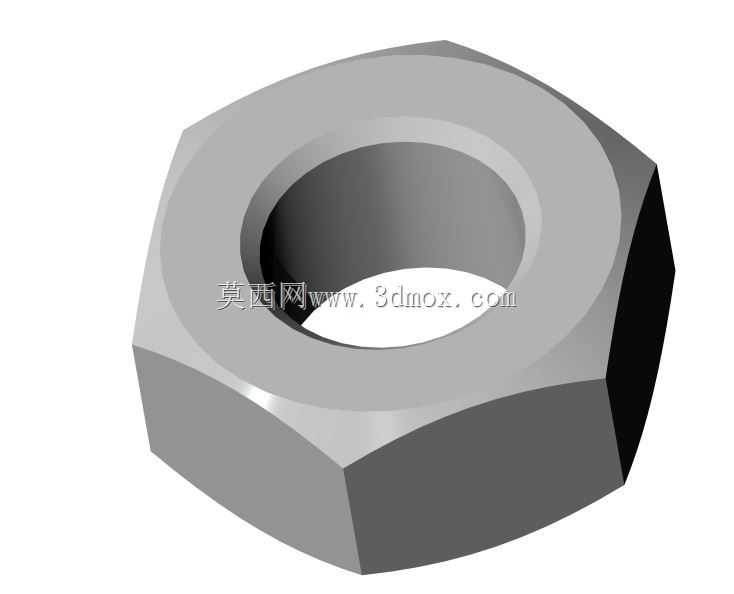

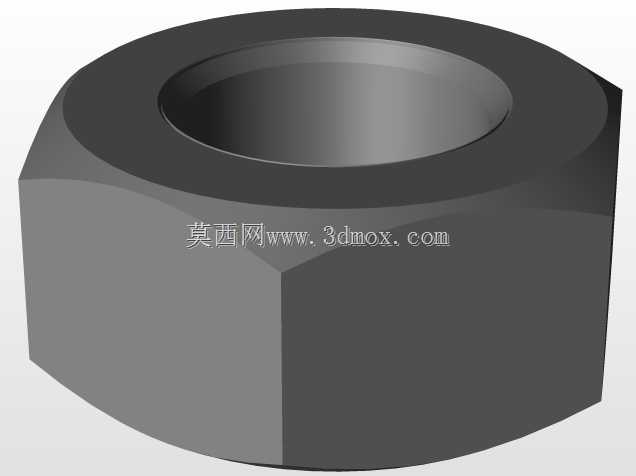

　　从结构设计逻辑来看，这款六角螺母采用了标准的正六边形外形，这种外形的选择完全是服务于装配场景的实用性：六角结构每两个平行面之间的对边尺寸符合通用紧固件的配套标准，不管是使用开口扳手、套筒还是电动扭矩起子，都能找到稳定的施力面，相比四边形螺母它减少了扳手转动所需的最小摆角，在设备内部狭窄的装配空间里，只需要30度的扳手转动空间就能完成拧紧操作，而四边形螺母需要至少45度的转动空间，在紧凑结构里的适配性差很多；相比圆形带滚花的手拧螺母，六角结构能承受更大的拧紧扭矩，不会因为施力过大出现外形崩损，适合需要可靠预紧力的连接点位。

　　螺母的内螺纹采用标准M5粗牙螺纹设计，牙型角为60度，这种通用螺纹规格的互换性极强，不管是国标GB/T 6170的标准螺栓，还是同规格的螺柱、螺杆，都能顺利旋合，不需要做特殊的适配加工。螺纹孔的入口端做了微小的倒角处理，这个细节设计很容易被非专业人员忽略，但在实际装配中作用很大：一方面倒角可以引导外螺纹件顺利对准内螺纹入口，避免装配时因为对中偏差出现螺纹错牙、啃伤的问题，尤其是在自动化装配线上，机械手送料拧接的时候，这个倒角能大幅降低卡料、滑牙的不良率；另一方面倒角可以去除螺纹加工时产生的入口毛刺，避免装配时毛刺脱落掉入设备内部造成电路短路、运动副卡滞的隐患。

　　从安装边界来看，这款M5六角螺母的对边宽度、厚度尺寸都遵循通用紧固件的标准尺寸链，对边尺寸适配8mm规格的扳手，厚度匹配常规M5螺纹的啮合长度要求，当和对应长度的M5螺栓配合时，螺纹啮合圈数能达到5圈以上，足够承担M5规格螺纹允许的最大轴向载荷，不会因为啮合牙数过少出现螺纹滑丝失效。在实际布局安装点位的时候，设计人员只需要在被连接件上预留直径5.5mm左右的螺栓过孔，同时在螺母安装侧预留出足够的扳手操作空间——也就是以螺母中心为圆心，半径不小于7mm的无遮挡区域，就能保证装配工具顺利操作，不需要额外做特殊的避让结构。

　　在实际选型应用中，这类M5六角螺母的适配场景很广，当搭配平垫、弹垫使用时，可以有效分散螺母对被连接件的压应力，同时在振动工况下提供额外的防松阻尼，比如在振动电机的外壳连接、小型风机的支架固定场景里，加配弹垫的M5螺母能长时间保持预紧力，不会因为持续振动出现松脱。如果是在有耐腐蚀要求的场景，只需要更换同尺寸的不锈钢材质螺母即可，外形和安装尺寸完全通用，不需要修改原有设计的安装孔位和操作空间，这也是标准紧固件在结构设计中被大量应用的核心优势——通过标准化的尺寸体系，大幅降低设计、加工、装配环节的综合成本，不需要为每个连接点位单独定制特殊规格的连接件。

　　很多刚入行的结构设计人员在做小型设备设计时，容易忽略这类标准紧固件的安装空间校核，往往只预留了螺母本身的放置空间，没考虑扳手转动所需的操作间隙，最后到装配环节才发现扳手伸不进去，只能临时修改结构切避让槽，甚至被迫更换更小规格的紧固件影响连接强度，而这款标准M5六角螺母的外形尺寸完全符合行业通用规范，设计人员只需要按照标准紧固件的空间预留准则做布局，就能完全避免这类装配干涉问题。另外在做三维建模的时候，这款螺母的模型细节还原了真实零件的倒角、螺纹收尾等工艺特征，在做整机装配干涉检查的时候，能准确模拟真实零件的装配状态，不会因为模型过度简化出现实际装配有干涉但数字模型检查不出来的问题，能有效减少样机试制阶段的结构修改次数。
