M8六角标准紧固件结构三维数模

　　在各类机械装配场景里，M8规格六角螺母是出现频次极高的基础连接件，小到民用家电的机架固定、工装夹具的组件锁紧，大到工业生产线的机架拼接、通用设备的部件定位，都能见到这类零件的应用。和同系列其他规格的螺母相比，M8的适配场景覆盖跨度极大，既可以配合M8全螺纹螺柱完成薄板件的快速装夹，也能搭配半牙螺栓实现厚壁结构的可靠连接，在有一定预紧力要求、又不需要大规格紧固件承载的装配环节，这个规格的螺母往往是结构工程师选型时的优先选项。

　　从结构设计逻辑来看，这类六角螺母的外形完全围绕装配效率与受力可靠性展开，六方外形的对边尺寸严格遵循通用紧固件标准，不管是使用普通开口扳手、套筒还是电动拧紧工具，都能实现可靠咬合，不会出现打滑、边角崩损的问题。螺母的内螺纹为标准公制粗牙，牙型角60度，螺距1.25mm，螺纹精度适配常用的6g级外螺纹，装配后螺纹副的配合间隙控制在合理区间，既不会因为间隙过大导致连接松动，也不会因为配合过紧出现螺纹咬死、无法拆卸的问题。螺母上下两端都做了微小的倒角处理，一端的倒角方便螺纹旋入时的导向，避免螺纹起始端的毛刺卡滞外螺纹，另一端的倒角则可以让螺母端面和被连接件表面更贴合，即使被连接件表面存在微小的平面度误差，也能保证锁紧时的受力均匀。

　　从实际安装边界来看，这类M8六角螺母的厚度为6.8mm，对边宽度13mm，设计装配空间时，需要在螺母六方的周边预留至少2mm的扳手活动空间，也就是说，螺母安装位的周边避让孔径不能小于17mm，否则会出现扳手无法卡入、难以施加拧紧力矩的问题。如果是在沉孔内安装螺母，沉孔的深度需要大于螺母厚度1mm以上，避免螺母突出安装平面导致连接失效。在受力层面，这类标准六角螺母配合8.8级M8螺栓使用时，推荐的拧紧力矩在22-26N·m区间，能够满足绝大多数静载连接场景的强度要求，如果是有振动工况的使用场景，还可以配合弹垫、平垫或者螺纹胶使用，进一步提升连接的防松性能。

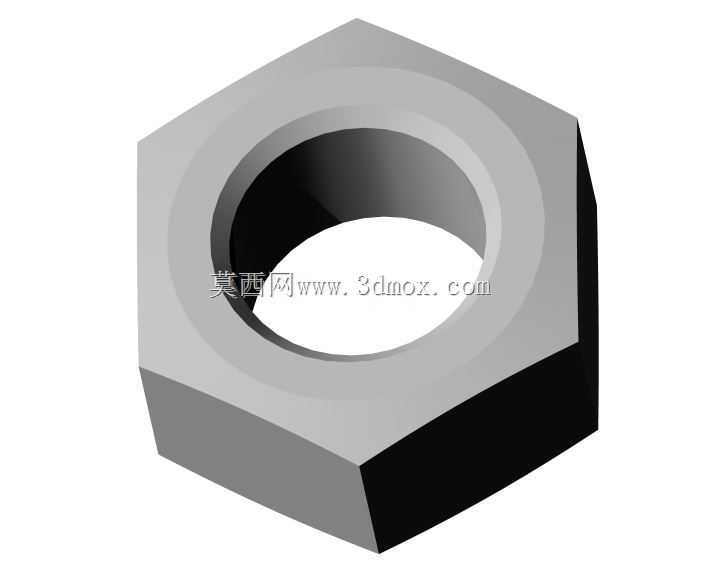

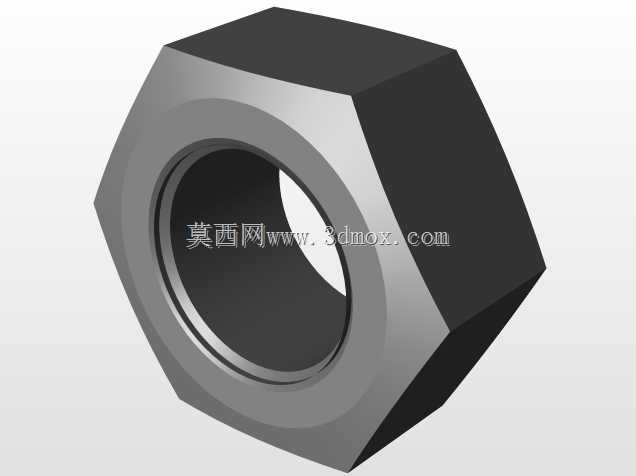

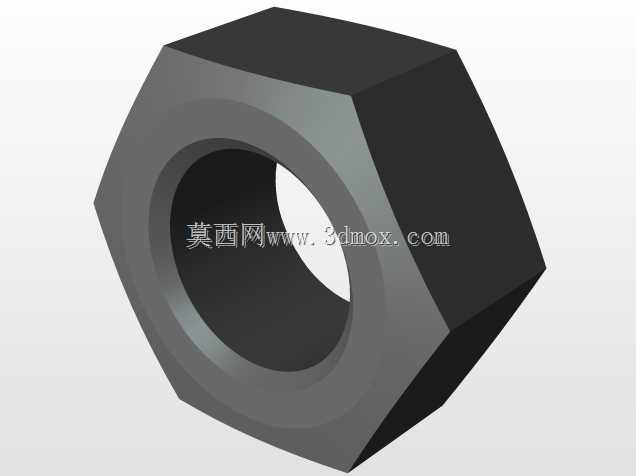

　　很多刚入行的结构工程师在做紧固件选型时，容易忽略这类标准螺母的细节设计，比如螺母端面的倒角大小、六方边角的圆角处理，这些细节其实直接影响装配的顺畅度——如果螺母边角没有做圆角过渡，在自动化装配线上，螺母通过送料轨道时很容易出现卡料的问题，而端面倒角的角度如果不符合标准，自动拧紧机的吸嘴无法准确吸附螺母，会直接导致装配节拍下降。这个三维数模完整还原了标准M8六角螺母的所有结构细节，不管是用来做整机装配的干涉检查、装配工装的设计参考，还是做自动化送料机构的结构验证，都能直接复用，不需要再反复核对标准手册上的尺寸参数。

　　在不同的应用场景里，这类螺母的材质选择会有差异，普通场景下使用碳钢镀锌材质即可满足防锈与强度要求，在有腐蚀环境的场景下可以选择304不锈钢材质，在有轻量化要求的设备上也可以选用铝合金材质，但不管材质如何变化，其核心的连接尺寸、外形结构都和标准件保持一致，这也是标准紧固件的核心优势——互换性强，不需要针对特定场景重新设计连接结构，能够大幅降低设备的装配与维护成本。日常做结构设计时，很多工程师会直接调用标准件库的模型，但不少通用标准件库的模型存在尺寸偏差，比如六方对边尺寸做小、螺纹牙型简化过度，用这类模型做装配仿真时很容易出现干涉误判，而这个数模严格按照现行紧固件标准建模，所有安装尺寸、外形边界都和实物完全一致，能够有效避免设计阶段的尺寸误差问题。
