20A面板安装式保险丝座结构设计

　　这款20A额定电流的面板式保险丝座，主要面向各类需要在设备面板上设置可更换过流保护元件的电气场景，常见于工业控制柜、测试仪器、小型机电设备、车载改装电控单元、桌面型电源设备的面板布局中，作为回路过流保护的承载部件，用户无需拆开设备外壳，直接在面板外侧即可完成保险丝的更换操作，大幅降低后期运维的拆装工作量。

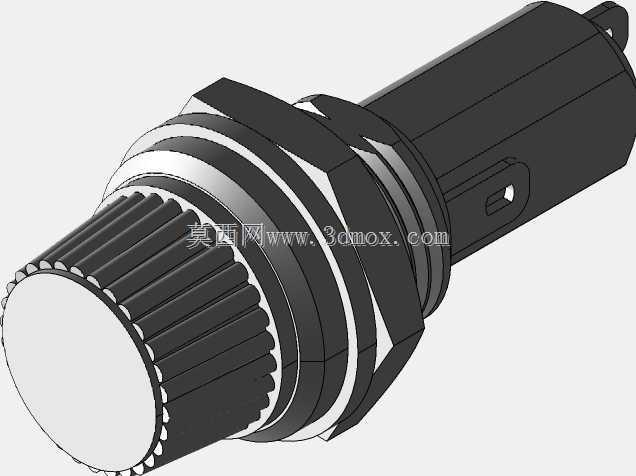

　　从结构设计逻辑来看，整体采用卡扣式面板安装结构，上部的滚花旋钮帽为外露操作部分，表面做周向滚花处理，增大手指拧动时的摩擦力，即便操作人员佩戴薄型劳保手套也能顺利施力拧开，无需借助螺丝刀等额外工具。旋钮帽下方带有一圈限位法兰，安装时法兰面贴合面板外侧，既可以遮挡面板开孔的边缘毛刺，也能限制安装座向面板内侧窜动，法兰下方的卡扣弹片对称分布，穿过面板开孔后自动弹开卡紧面板内侧，无需额外螺母锁紧，适配厚度1-3mm的常见金属、塑料面板，安装开孔为标准圆形，开孔直径匹配行业通用尺寸，设计时预留了0.2mm的安装公差，避免面板开孔加工出现轻微偏差时无法装入的问题。

　　下部的插脚部分采用镀锡铜材质，导电性能稳定，抗氧化能力强，两个插脚分别对应回路的进出端，插脚尺寸适配常规6.3mm规格的冷压接线端子，接线时直接将压接好导线的端子插紧即可，无需焊接，适合批量装配的生产线作业。座体内部设置有保险丝容纳腔，适配标准尺寸的20A管状保险丝，腔体内壁做导向筋设计，装入保险丝时不会出现偏斜卡滞的情况，旋钮帽与座体之间采用螺纹旋合结构，旋紧后内部的导电顶针会压紧保险丝两端的金属端帽，保证接触电阻稳定，避免大电流通过时出现接触发热的问题，同时螺纹配合处设置有简易的防尘结构，能阻挡日常环境中的浮尘进入腔体内部，减少接触不良的隐患。

　　在实际选型应用中，这类面板安装的保险丝座相比内置式保险丝座，最大的优势就是运维便捷，比如在生产车间的设备出现过流熔断时，一线运维人员可以直接在设备面板上拧开旋钮更换保险丝，不需要断电后拆开设备柜门或者外壳，既缩短故障停机时间，也避免拆壳过程中触碰设备内部其他带电部件的风险。设计建模时需要重点关注几个边界尺寸：首先是面板外侧的外露高度，要控制在合理范围，既不能过高导致面板突出部分容易被磕碰损坏，也不能过矮导致手指拧动时没有足够的施力空间；其次是内侧的插脚位置，要和设备内部的走线空间匹配，避免插脚和内部其他元器件发生干涉，插脚的朝向要方便导线接驳，不会出现导线过度弯折的情况；另外卡扣弹片的弹力需要经过校核，既要保证安装时能顺利穿过开孔，也要保证卡紧后面板不会出现松动晃动，在设备受到常规振动时不会出现松脱移位的情况。

　　从电气性能适配角度，20A的额定电流可以覆盖多数中小功率控制回路、辅助电源回路的保护需求，座体的绝缘部分采用阻燃工程塑料材质，满足电气配件的阻燃等级要求，即便出现保险丝熔断时的瞬时高温，也不会出现座体熔化、引燃周边部件的风险。建模过程中对旋钮的滚花细节做了还原，既可以用于结构干涉检查，也能直接导出用于手板验证的模型文件，安装卡扣的形变空间也做了预留，在做装配仿真时可以模拟实际安装时的卡扣弹压过程，验证安装力是否在合理区间，避免安装力过大导致装配困难，或者安装力过小导致固定不牢的问题。
