工业传动用精密滚子链条结构设计

　　在各类工业传动场景中，滚子链条是应用覆盖范围极广的挠性传动部件，从常规的物料输送线、机床动力传输单元，到农业机械的动力传递、轻工设备的步进传动机构，都能见到这类部件的身影。不同于齿轮传动对中心距的严格限制，也不同于带传动存在的打滑丢转问题，链条传动可以在两轴中心距较远的工况下完成恒定传动比的动力传递，同时能在多粉尘、高湿度、存在一定油污的恶劣车间环境下保持稳定工作状态，日常维护仅需定期补充润滑脂、检查销轴磨损量即可，运维成本远低于同负载等级的其他传动方案。

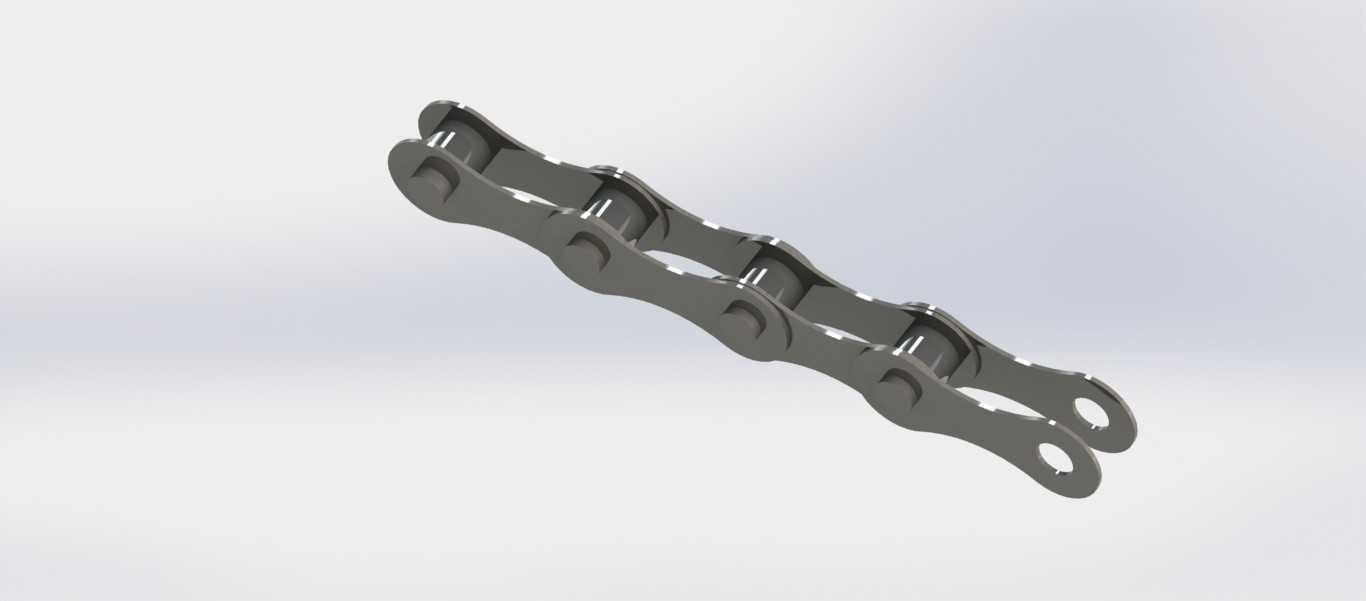

　　本次设计的链条采用标准短节距滚子链结构，整体由内链板、外链板、销轴、套筒、滚子五个核心零件装配而成，建模过程中严格控制各零件的配合公差：销轴与外链板采用过盈配合，保证外链节在反复受拉过程中不会出现松脱；套筒与内链板同样采用过盈配合，形成稳定的内链节结构；滚子与套筒之间采用间隙配合，确保链条与链轮啮合时滚子可以自由转动，将啮合过程中的滑动摩擦转化为滚动摩擦，大幅降低啮合面的磨损速率，延长整套传动副的使用寿命。

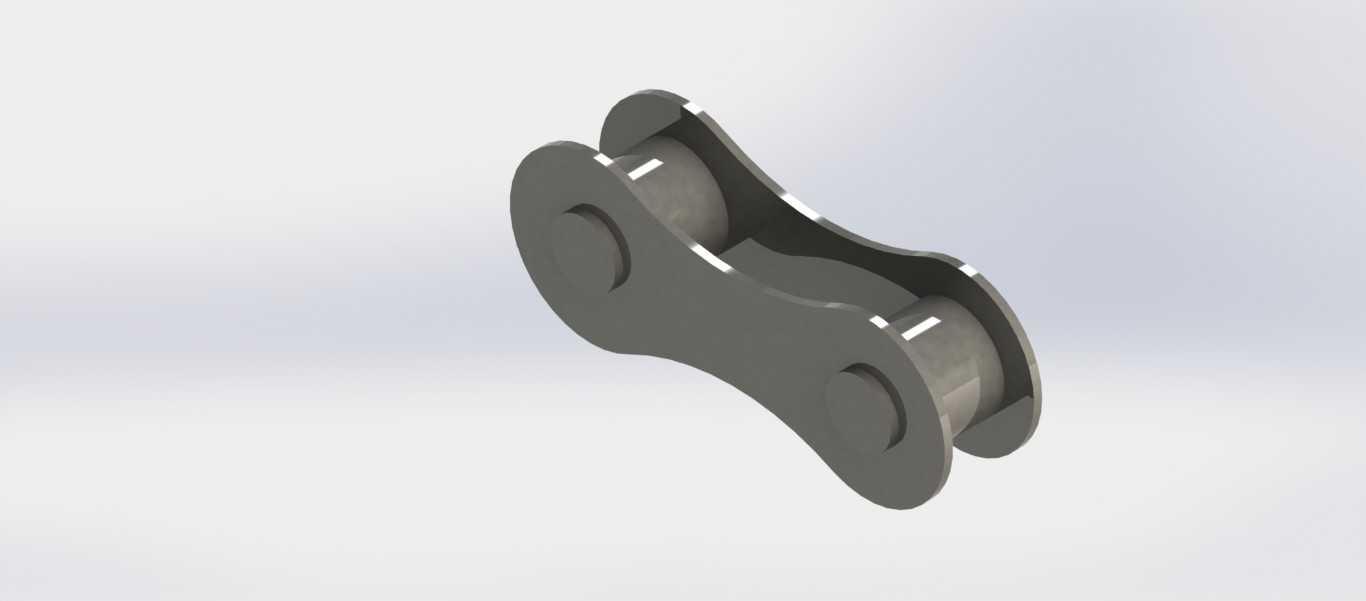

　　从实际安装适配角度出发，设计时充分考虑了不同工况的安装边界：单节链节的内外链板均采用8字形冲压结构，这种结构可以在保证链板抗拉强度的前提下，最大限度降低链节的整体重量，减少链条高速运行时的惯性冲击，同时链板的腰部圆弧过渡经过应力校核，在额定负载下不会出现应力集中导致的链板断裂问题。销轴两端采用铆接结构，装配完成后销轴端面与外链板表面齐平，不会出现突出部分剐蹭设备护罩的问题，适配绝大多数标准链轮的齿形参数，不需要对现有设备的链轮进行定制修改即可直接替换安装。

　　在功能特性设计上，针对不同使用场景做了细节优化：用于动力传动的工况下，链板材质选用中碳钢经调质处理，滚子表面做渗碳淬火处理，保证核心受力部件的强度与表面耐磨性；用于输送场景的工况下，可以根据输送物料的重量调整链板厚度，也可以在链板上预留安装孔位，方便固定各类输送治具、工装挂板。建模过程中对链节的铰接间隙做了精准还原，既保证链条可以顺畅绕链轮弯曲，又不会因为间隙过大导致传动过程中出现明显的回程抖动，尤其是在多链轮组成的复杂传动回路中，合理的铰接间隙可以避免链条在张紧侧与松驰侧切换时产生的冲击噪音。

　　从结构设计思路来看，整个模型没有做多余的装饰性结构，所有几何特征都服务于实际功能：链板上的开孔是为了减轻自重同时满足装配定位需求，滚子的外径尺寸严格匹配链轮齿沟圆弧半径，保证啮合时接触应力均匀分布在滚子表面，不会出现局部应力过大导致的滚子碎裂问题。在装配关系的还原上，模型完整保留了各零件的装配层级，方便设计人员直接调用进行整机的传动机构布局设计，也可以直接导出工程图用于零件加工，不需要再对配合关系做二次调整。

　　实际应用中，这类链条的张紧量调整也在设计时做了适配考量，标准链节的长度公差控制在极小范围内，当链条运行一段时间出现磨损伸长后，可以通过拆除整节链节的方式调整张紧度，不需要额外定制非标长度的链段。同时模型还原了链条的自然弯曲形态，设计人员在做设备布局时，可以直接模拟链条绕链轮的运行轨迹，提前校验链条运行路径上是否存在与设备机架、其他零部件的干涉问题，减少整机设计阶段的反复修改工作量。不同于部分简化模型忽略零件间的配合间隙，本模型完整还原了各铰接位置的合理间隙，在做运动仿真时可以真实模拟链条传动的动态特性，得到更贴近实际运行状态的仿真结果，为传动系统的负载校核、电机选型提供更准确的参考依据。
