高精度工业传动斜齿圆柱齿轮结构

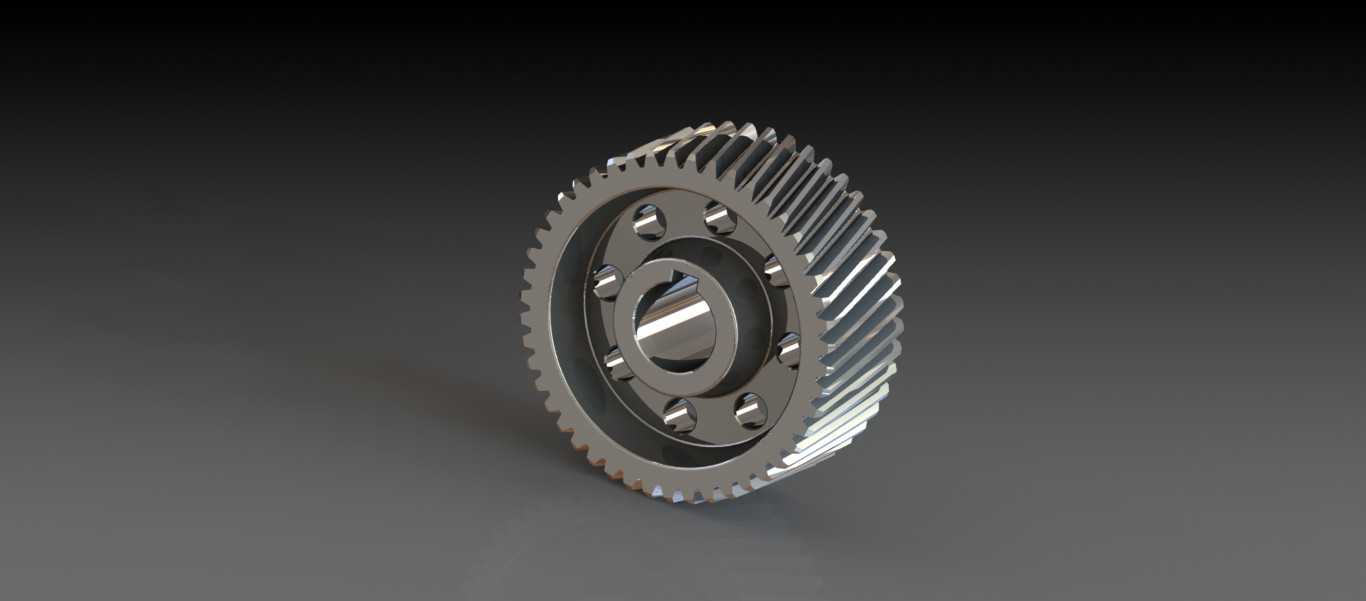

　　在各类需要平稳动力传递的工业传动场景中，斜齿轮的应用覆盖了从重型输送设备、机床主轴箱到新能源汽车电驱系统的广泛领域，和直齿圆柱齿轮相比，斜齿轮的轮齿沿齿宽方向呈螺旋角排布，啮合过程中轮齿是逐步进入接触再逐步脱离啮合，不会出现直齿轮啮合时的整齿冲击问题，传动过程的噪音、振动表现都有明显优势，尤其适合中高速、重载的连续传动工况。这款斜齿轮在设计阶段首先匹配了定轴轮系的中心距安装要求，内孔采用台阶式定位结构，大直径内孔作为主轴装配的定位基准，配合端面均布的6个螺栓过孔，可直接通过紧固件与相邻的传动轮毂、同步轮或者输入输出轴法兰实现刚性连接，避免了传统键连接在正反转切换时的回程间隙问题，适配需要频繁换向的传动工位。齿部参数设计上，

　　选取了合适的法向模数与螺旋角，在保证齿根弯曲强度的前提下，通过螺旋角的合理取值平衡轴向力与啮合重合度的关系——重合度的提升意味着同时参与啮合的轮齿对数更多，单齿承受的载荷被有效分摊，齿面接触疲劳强度与齿根抗冲击能力都能得到提升，而针对斜齿轮啮合必然产生的轴向力，在配套轴承选型时可搭配成对使用的角接触球轴承或者圆锥滚子轴承抵消轴向分力，不会额外增加传动系统的结构复杂度。从结构细节来看，轮体采用辐板式轻量化设计，在齿圈与内孔安装位之间的辐板区域做了均匀的减重孔设计，既减少了齿轮自身的转动惯量，让传动启停过程的响应速度更快，也不会削弱轮体的整体刚性，减重孔的边缘都做了圆弧过渡处理，避免热处理和长期受载时出现应力集中导致的裂纹扩展。

　　齿向方向做了精准的修形处理，考虑到实际装配时的轴系挠度、轴承游隙以及受载后的轮齿弹性变形，齿端做了小幅的修缘，避免轮齿啮合时出现端部偏载，让齿面载荷分布更均匀，能有效延长齿轮的实际使用寿命。安装边界方面，齿轮的齿顶圆、齿宽、安装孔定位止口的尺寸公差都按照IT7级精度控制，端面跳动与径向跳动公差满足中高精度传动的装配要求，装配时只需保证定位止口与配合轴颈的同轴度，按对角顺序拧紧连接螺栓即可完成安装，不需要额外做复杂的配作加工。在实际使用场景中，这类斜齿轮既可以在平行轴传动的减速器中作为定轴传动轮使用，也可以搭配同参数的斜齿轮组成传动副，实现平行轴之间的动力传递与转速匹配，在输送线的驱动辊组、机床的进给传动箱、

　　纺织机械的罗拉传动机构中都能适配，相比直齿轮，它的传动平稳性更好，在高速运转时的啸叫问题有明显改善，适合对传动噪音有要求的车间设备应用场景。设计过程中还考虑了润滑适配性，轮齿的螺旋槽结构在运转时可以带动润滑油在啮合面形成均匀的油膜，减少齿面的干摩擦磨损，无论是采用飞溅润滑还是强制喷油润滑的传动箱，都能保证润滑油顺利进入啮合接触面，降低长期运转的磨损量。辐板上的减重孔除了轻量化作用，也可以作为润滑通道，让传动箱内的润滑油更顺畅地在轮体两侧流动，帮助带走啮合过程产生的热量，避免长时间高负载运转时齿面温度过高导致的胶合失效。
