直插式P6KE系列DO-15封装TVS保护二极管

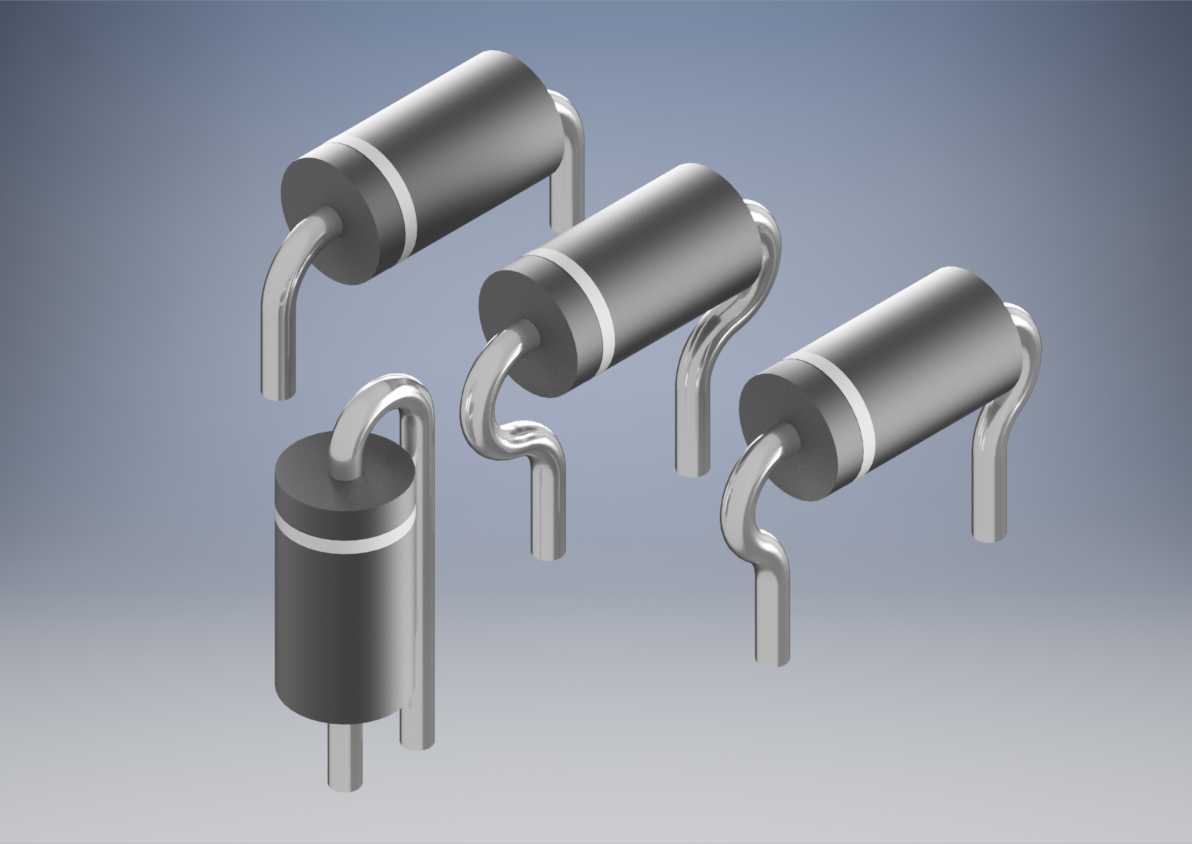

　　在消费电子、工业控制板卡、车载电子模块的电路设计环节，瞬态过压冲击是长期困扰硬件可靠性的核心问题之一，静电放电、浪涌电压、电源启停尖峰都可能在微秒级时间内击穿核心芯片，造成不可逆的设备损坏，而DO-15封装的P6KE系列瞬态抑制二极管，正是针对这类场景设计的板级保护元件。这类二极管采用轴向直插的封装结构，本体为圆柱形环氧塑封壳体，两端引出镀锡铜质引脚，不同引脚成型样式适配不同的板上安装需求：部分引脚做90度弯折处理，可贴板卧式焊接降低元件整体高度，适配内部空间局促的薄型设备；部分保留直插形态，满足立式安装的高密度布板要求，引脚表面的镀锡层厚度符合无铅焊接工艺要求，可兼容波峰焊、手工焊等多种焊接工艺，

　　焊接后引脚与焊盘的结合强度能满足常规工业设备的振动耐受要求。从功能特性来看，P6KE系列属于雪崩击穿型的瞬态电压抑制器件，反向并联在被保护电路的信号或电源回路中，正常工作状态下器件处于高阻截止状态，漏电流控制在微安级别，不会对原有电路的正常信号传输、电源供电造成额外损耗；当回路中出现超出阈值的瞬态过压时，器件会在皮秒级时间内切换到低阻导通状态，将浪涌能量通过自身泄放到接地回路，同时把回路电压钳位在安全范围内，避免后端的主控芯片、信号接口元件被过压击穿，浪涌冲击消失后器件会自动恢复到高阻截止状态，无需额外更换即可持续提供保护，600W的峰值脉冲功率耐受能力，可覆盖绝大多数民用、工业场景下的常规浪涌冲击防护需求。在开展三维建模工作时，

　　首先要严格对齐DO-15封装的行业通用尺寸规范：本体圆柱的直径、长度公差控制在±0.2mm范围内，避免后续生成的PCB封装与实际元件出现匹配偏差；引脚的直径、伸出长度严格参照器件手册的标称值，弯折成型的引脚要准确还原折弯半径、弯折角度，确保模型导入PCB装配环境后，引脚位置与板上焊盘完全重合，不会出现干涉、错位问题。建模过程中需要兼顾不同应用场景的模型使用需求：用于产品外观渲染、结构装配校验时，要还原本体表面的极性标识环、引脚的金属光泽与塑封本体的哑光质感，保证渲染效果与实物一致；用于板级布局干涉检查时，要准确标注元件的最大外形轮廓、安装后的占用空间边界，包括卧式安装时的本体距板高度、引脚跨距，立式安装时的本体顶端最高高度，

　　方便结构工程师在设计设备外壳、内部支撑结构时预留足够的装配间隙，避免出现元件与外壳顶触、相邻元件干涉的问题。这类TVS二极管的应用覆盖范围极广，从家用电视的信号输入端口、电源输入端口，到工业PLC的IO接口、通讯模块接口，再到车载电子的电源回路、传感器信号回路，都能见到该封装器件的身影，建模时还原多种引脚成型的形态，也能方便不同领域的设计人员直接调用对应形态的模型，无需二次调整引脚结构即可完成布局。需要注意的是，建模时不能忽略引脚成型后的应力释放结构，部分弯折引脚在折弯处做了弧形过渡处理，这一细节并非工艺冗余，而是为了避免焊接过程中热胀冷缩产生的应力直接传递到器件本体与引脚的结合处，造成封装开裂、引脚脱落，还原这一结构特征也能让模型更贴近实际生产中的元件真实形态，为后续的生产工艺模拟、可制造性校验提供准确的参考依据。在实际选型装配中，这类直插封装的TVS二极管相比贴片封装的同规格器件，拥有更好的散热能力，更大的引脚与焊盘接触面积也能提升浪涌泄放时的电流承载能力，在浪涌风险较高的电源端口应用中可靠性表现更优，三维模型中准确还原引脚与焊盘的接触面积、本体的散热表面积参数，也能辅助硬件工程师开展热仿真、浪涌耐受能力仿真工作，提前评估电路保护方案的可行性。
