金升阳TDxxxS系列RS485隔离驱动器

　　在工业现场通讯链路搭建、工控板卡集成、分布式数据采集系统布线的实际工作中，RS485总线的节点端隔离防护一直是结构设计与硬件选型阶段绕不开的环节，金升阳该系列RS485隔离驱动器，正是针对这类总线通讯场景开发的集成化组件，能有效解决工业现场共模干扰、地电位差导致的通讯中断、端口烧毁等常见问题。从实际应用场景来看，这类隔离驱动器广泛部署在工业PLC扩展通讯端口、智能电表数据采集节点、楼宇自控总线模块、光伏电站汇流箱通讯单元、轨道交通车载信号采集终端等场景中，这类场景普遍存在布线距离长、现场电磁环境复杂、不同设备间存在地电位差的问题，普通非隔离RS485收发芯片很容易因为共模电压超出耐受范围出现损坏，而集成了电源隔离与信号隔离的该系列驱动器，不需要额外搭配隔离电源与光耦器件，就能实现总线端与本地MCU端的完全电气隔离，大幅降低端口电路的设计复杂度，减少板卡占用面积。

　　从产品功能特性来看，该系列驱动器将隔离DC-DC电源、RS485收发芯片、总线防护器件集成在单一封装内，不需要外围搭建复杂的隔离电路，就能实现最高2500VDC的电气隔离耐压，满足多数工业场景的绝缘防护要求，同时总线端自带一定的浪涌与静电防护能力，能应对现场布线过程中常见的静电放电、感应浪涌冲击，减少额外防护器件的添加。在实际选型过程中，不同后缀型号对应不同的供电电压、通讯波特率、节点数支持能力，覆盖3.3V、5V等常用MCU侧供电电压，支持最高数百kbps的通讯波特率，单总线最多可挂载数十个节点，满足多数中小规模RS485总线的组网需求。

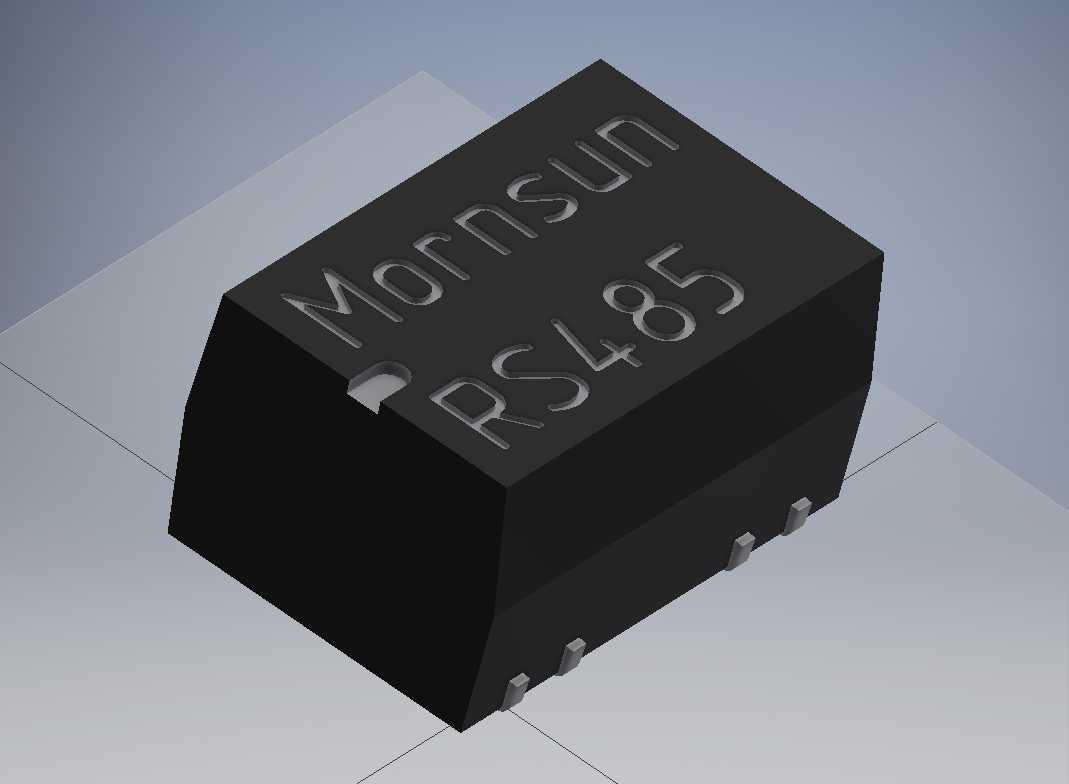

　　从三维建模与结构设计的角度来看，该系列所有型号采用统一的封装外形，建模时可以按照统一的外形尺寸、引脚布局构建通用模型，不需要针对每个细分型号单独调整安装尺寸，能大幅提升板卡布局阶段的建模效率。建模过程中需要注意，器件本体为黑色塑封结构，表面印有品牌标识与RS485字样，引脚为表贴式焊盘，分布在器件本体的两侧，建模时需要严格核对引脚的间距、焊盘尺寸、器件本体的高度与长宽尺寸，确保PCB封装匹配，避免出现贴装干涉。需要特别注意的是，器件底部有一个定位标识缺口，对应第一引脚的位置，建模时需要准确还原该缺口的位置与尺寸，避免生产贴装时出现引脚方向错误。安装边界方面，这类表贴器件在板卡布局时，需要在器件本体周边预留足够的焊接返修空间，本体上方不能有其他结构件压接，避免焊接过程中出现器件浮高，同时要注意器件与周边高压走线、高压器件的绝缘间距，满足安规设计要求。

　　在实际建模过程中，不需要还原器件内部的电路结构，只需要准确还原外部的外形轮廓、引脚位置、表面标识特征即可，满足结构干涉检查、板卡装配验证的需求即可。由于该系列器件统一封装，建好的模型可以直接复用到所有同系列不同型号的选型设计中，不需要重复建模，能有效缩短硬件开发阶段的结构设计周期。在做整机结构装配验证时，需要确认器件高度与外壳内壁的间隙，避免外壳装配后挤压器件本体，导致器件引脚虚焊或者本体损坏，同时要注意器件的摆放方向，尽量远离板卡上的强干扰源比如开关电源功率器件、继电器等，进一步提升通讯链路的稳定性。
