金升阳CTTH0505-1T贴片式DC-DC电源模块

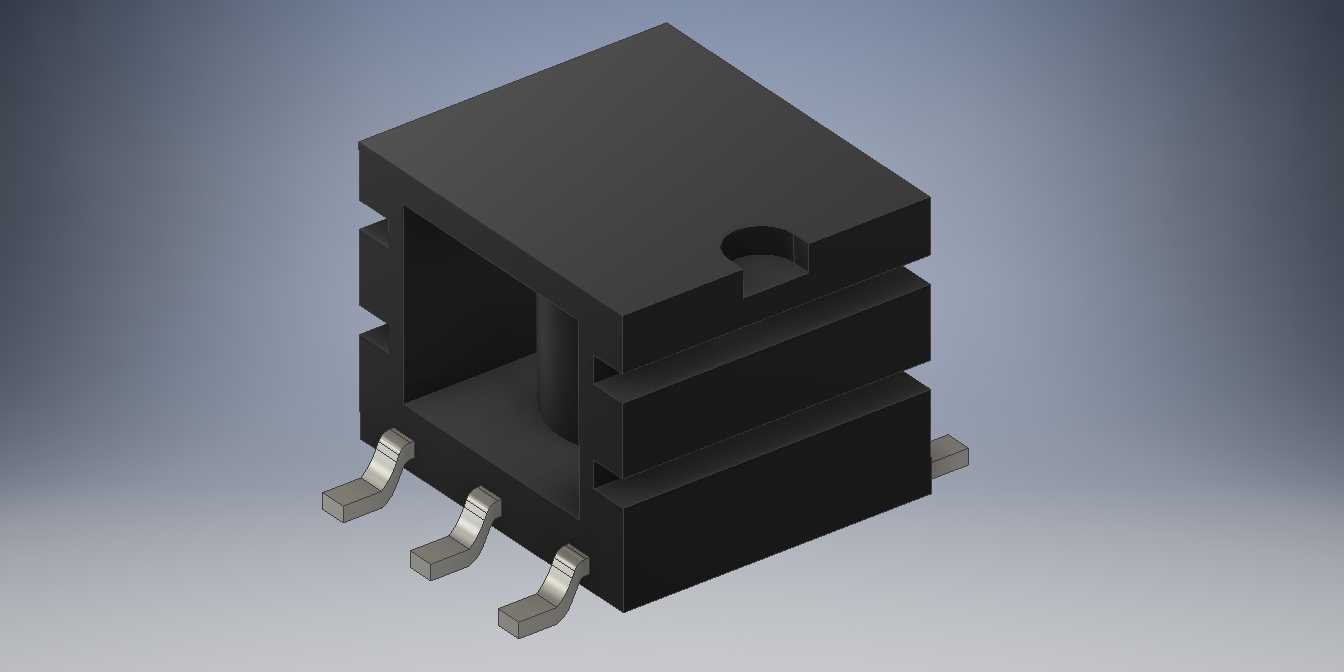

　　在工业控制板卡、分布式供电系统、通讯接口隔离电路的设计工作中，板载DC-DC电源模块是保障电路供电稳定性、实现强弱电隔离的核心元器件，本次涉及的CTTH0505-1T模块，是定压输入5V转定压输出5V的隔离型DC-DC转换器件，主要承担小功率负载的隔离供电、地环路切断、共模干扰抑制的作用，在模拟信号采集前端、RS485通讯接口、MCU核心板局部供电、工业传感器前端供电等场景中应用广泛。从结构设计来看，该模块采用表贴式SMD封装，主体为黑色耐高温工程塑料塑封结构，外壳通过卡扣式结构实现内部磁芯、绕组、PCB基板的封装固定，无需额外灌封即可满足常规工业场景的防尘、抗振要求；模块底部引出四个鸥翼式贴片引脚，引脚采用镀锡铜合金材质，

　　弯折角度经过精准计算，既可以保证回流焊过程中焊锡的爬升浸润效果，也能在PCB焊接后形成足够的机械应力释放空间，避免温度循环过程中引脚与焊盘连接处出现应力断裂。设计建模过程中，首先需要确认模块的安装边界：该模块的塑封主体为立方体结构，顶部预留的半圆形定位缺口是生产过程中的极性标识，建模时需要精准还原该缺口的位置与尺寸，避免在PCB封装设计时出现极性反向的问题；引脚的伸出长度、引脚间距、引脚与塑封主体的相对位置是建模的核心尺寸，这类尺寸直接决定了PCB封装的焊盘设计是否匹配，若引脚位置偏差超过0.1mm，就可能导致批量焊接时出现虚焊、立碑等工艺问题。从功能特性角度，该类隔离DC-DC模块内部集成了平面变压器、振荡电路、整流滤波电路，

　　无需外围额外元件即可实现5V到5V的电压转换与电气隔离，隔离电压等级满足常规工业级应用要求，可有效切断输入侧与输出侧的地环路，抑制工业现场的共模电磁干扰，保障后级敏感电路的稳定运行。建模时需要注意塑封外壳的拔模角度，模块外壳的侧壁存在微小的注塑拔模斜度，虽然该斜度不影响PCB封装设计，但在做整机结构装配干涉检查时，若忽略拔模斜度，可能会导致模块与周边屏蔽罩、结构件的装配间隙计算出现偏差；外壳表面的分型线位置也需要按照实际注塑工艺还原，保证三维模型的写实度，可用于产品装配演示、BOM可视化展示等场景。在实际选型应用中，这类贴片式DC-DC模块相比直插式模块，占用PCB面积更小，适合高密度板卡的布局设计，

　　鸥翼引脚的设计也比LGA封装的模块焊接可靠性更高，检修更换也更为便捷；建模过程中对引脚的弯折弧度做了精准还原，引脚末端的焊盘接触区域为平面结构，可保证与PCB焊盘的充分接触，焊接后的焊点形态符合IPC-A-610E的三级验收标准。需要注意的是，模块塑封主体的高度尺寸是结构设计的关键参数，在板卡上方设置屏蔽罩或者结构盖板时，必须预留足够的安全间隙，避免装配时压损模块外壳，导致内部绕组变形、电路短路；模块两侧的塑封卡槽结构是生产过程中固定内部磁芯的结构，建模时不需要做过度简化，可在做热仿真分析时，作为外壳散热面积的一部分参与计算，提升仿真结果的准确性。
