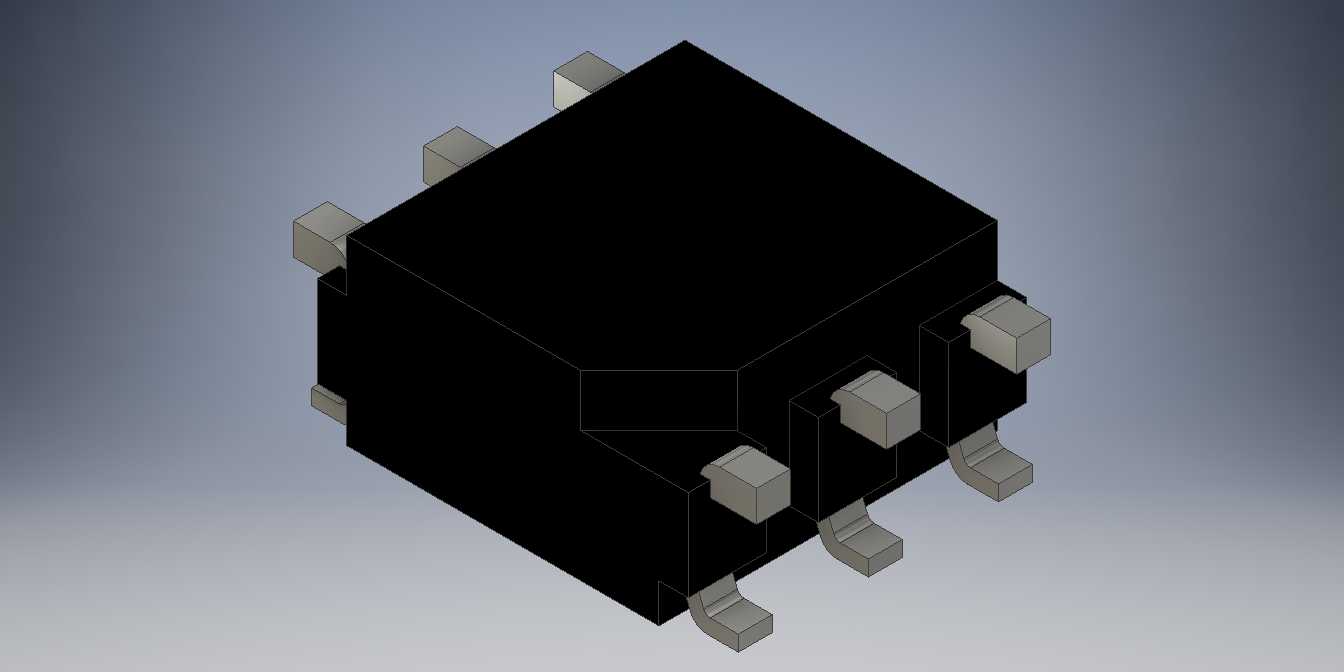

金升阳贴片式DC-DC电源变压器三维结构

　　做工业控制板卡三维布局的时候，这类表贴DC-DC电源变压器的模型精度直接决定了后续PCB装配干涉检查的可靠性，不少刚入行的结构工程师容易忽略这类小功率电源器件的安装边界，等到打样回来才发现引脚共面度偏差、塑封本体和周边贴片电容电阻干涉，反而拖慢整板调试进度。这款贴片封装的隔离型DC-DC变压器，主要面向小功率板载电源隔离场景，常见于工业传感器信号调理板、通讯接口隔离模块、手持工业终端电源回路里，核心作用是实现输入输出侧的电气隔离，同时完成固定电压比的直流电能转换，比如5V输入转5V隔离输出、5V输入转9V升压输出的工况，能有效切断板卡上的地环路干扰，避免工业现场的共模电压串入后级信号回路，损坏敏感器件。从结构设计逻辑来看，

　　这类器件采用全塑封环氧本体包裹内部磁芯与绕组的结构，本体做了规整的立方体切角处理，没有多余的突出结构，就是为了适配SMT高速贴片机的吸嘴取料需求，顶面平整度控制在贴装工艺允许的公差范围内，不会出现吸嘴取料偏移的问题。引脚采用鸥翼型表贴引脚设计，引脚排布在本体两侧，每侧三个引脚分别对应输入、输出、功能引脚，引脚的弯折弧度、伸出长度都严格遵循表贴元件的焊接工艺要求，引脚末端的焊盘接触区做了镀锡处理，保证回流焊过程中的焊锡浸润性，同时引脚的共面度公差控制在0.1mm以内，避免出现虚焊、立碑等SMT焊接缺陷。做三维建模的时候，需要重点把控几个关键尺寸边界：首先是本体的长宽高外形尺寸，要和器件手册的最大实体尺寸保持一致，不能只标典型值，否则布局时预留的安全间隙不足，容易和周边的散热片、结构件、高个电容产生干涉；其次是引脚的定位尺寸，包括引脚中心距、引脚伸出本体的长度、引脚底面到本体顶面的高度，这些尺寸直接和PCB封装的焊盘位置对应，要是模型里的引脚位置偏了，后续导出的STEP模型导入PCB软件做协同检查的时候，会出现焊盘和引脚错位的问题，失去干涉检查的意义；另外还要注意本体底部的悬空高度，这类表贴变压器本体底部和PCB板面之间会预留一定的间隙，用来保证焊接时助焊剂挥发的通道，同时避免本体底部和PCB表面的丝印、阻焊层摩擦刮伤，建模的时候不能把本体底面直接和PCB板面贴合，要留出符合工艺要求的间隙。从实际应用的选型角度来说，

　　这类小功率隔离DC-DC变压器不需要额外加太多外围元件，本身集成了内部的磁芯绕组、隔离屏蔽结构，在板卡布局的时候，要注意在器件周边预留一定的散热空间，虽然小功率器件本身发热不大，但密闭空间里长期工作的温升累积也会影响绕组绝缘寿命，建模的时候可以在周边预留出0.5mm以上的安全间隙，方便后续布局时放置去耦电容。另外这类器件的磁芯是包裹在塑封内部的，建模时不需要还原内部绕组结构，只要把外部的装配尺寸、安装特征做准确就可以满足结构设计需求，毕竟结构工程师的核心需求是完成整板的装配干涉检查、空间布局校验，不需要做内部电磁仿真的话，过度还原内部结构反而会增加模型的文件体积，拖慢整板装配的加载速度。还要注意的是，

　　这类器件的塑封本体边角做了小倒角处理，建模时不要做成尖锐直角，一方面是实际生产中环氧塑封件不可能做到绝对的尖锐直角，另一方面尖锐直角的模型在做装配干涉检查时容易出现误报，把工艺允许的倒角间隙判定为干涉，反而增加不必要的校核工作量。引脚的弯折处要做圆角过渡，和实际冲压引脚的成型工艺保持一致，不要做成直角弯折，避免和实际器件的引脚形态偏差过大，导致焊盘匹配度不足。在做整机结构布局的时候，这类表贴电源变压器要尽量远离板卡上的高频信号走线，比如高速ADC的采样回路、射频信号通路，虽然器件本身做了屏蔽设计，但开关电源工作时的微弱磁场还是可能对高灵敏度信号产生干扰，建模时准确还原器件的占位空间，就能方便硬件工程师在布局阶段提前调整器件位置，把电源模块放置在板卡的电源入口区域，远离敏感信号区，从结构层面提前规避EMC风险。
