现代汽车发动机传动张紧皮带轴承结构

　　在乘用车前端轮系传动系统中，这类带集成安装座的皮带轴承是保障附件传动稳定的核心部件，主要作用是为发动机前端的多楔带提供恒定张紧力支撑，同时抵消皮带运转过程中产生的横向振动与轴向窜动，避免皮带出现打滑、跳齿、异常磨损等问题，保障发电机、空调压缩机、水泵等附件的转速输出稳定。从实际装车场景来看，这类轴承通常布置在发动机缸体前端的安装平面上，处于曲轴带轮与各附件带轮之间的传动路径上，工作环境长期处于-40℃到120℃的温度波动区间，同时会接触到发动机舱内的油气、粉尘以及路面溅起的泥水，因此结构设计上必须兼顾密封性能与旋转精度。

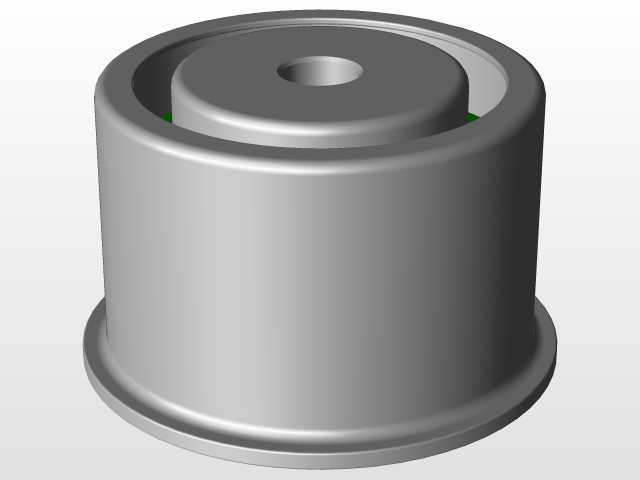

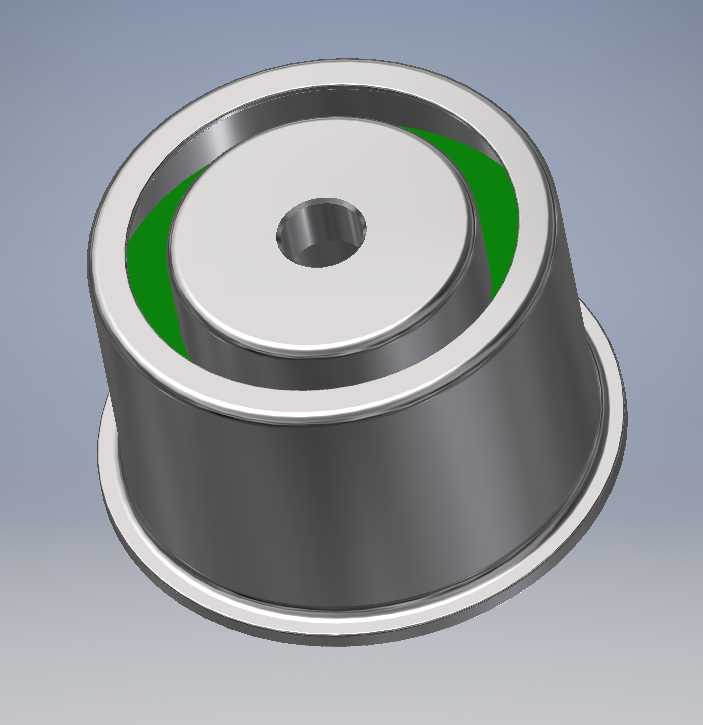

　　从结构设计思路来看，该部件采用冲压钢制外壳与内置深沟球轴承的集成式设计，外层的碗状冲压壳体一方面作为皮带的支撑带轮，轮面加工有与多楔带匹配的导向弧度，避免皮带运转过程中出现脱带问题，另一方面壳体的翻边结构可以对内置轴承形成外层防护，阻挡外界杂质进入轴承滚道。内置的轴承单元采用双面密封结构，密封唇口与内圈的接触压力经过匹配设计，既可以保证润滑脂不会在高速运转下泄漏，又能将密封件的旋转摩擦阻力控制在合理区间，避免不必要的功率损耗。中心的安装孔采用通孔设计，可通过螺栓直接固定在发动机缸体的安装凸台上，安装孔与轴承内圈采用过盈配合，保证轴承内圈在螺栓锁紧后不会出现相对转动，避免安装面出现磨损松旷。

　　从安装边界尺寸来看，该部件的最大外径适配常规乘用车前端轮系的皮带包角要求，带轮工作面的宽度匹配主流的6PK多楔带尺寸，中心安装孔的直径适配M8到M10规格的固定螺栓，安装后整体的轴向突出高度控制在发动机前端罩盖的安全间隙范围内，不会与周边的水管、线束、正时罩盖等部件发生运动干涉。轴承的径向游隙经过预压调整，在常温下的初始游隙控制在0.01mm到0.02mm之间，既可以保证高速旋转下不会出现卡滞，又能控制皮带运转时的跳动量在允许范围内。带轮的外圆面做了磷化处理，表面粗糙度控制在Ra1.6到Ra3.2之间，既可以保证与皮带之间有足够的摩擦力传递扭矩，又不会因为表面过于粗糙加速皮带的橡胶层磨损。

　　在实际选型匹配过程中，需要重点核对该部件的安装孔位坐标、带轮中心高、皮带工作面的直径偏差，这些参数如果出现超差，会直接导致皮带的张紧力不符合设计要求，轻则出现传动异响、皮带过早老化，重则会导致皮带脱落，造成发动机附件停转，引发水温过高、电瓶亏电等严重故障。建模过程中需要重点还原轴承的密封结构细节、冲压壳体的折弯圆角、安装孔的倒角尺寸，这些细节直接影响后续做装配干涉检查、运动仿真时的结果准确性，尤其是壳体边缘的翻边尺寸，如果建模时忽略了翻边的厚度，在实际装配时很容易出现与周边部件的间隙不足问题。另外，带轮工作面的锥度设计也需要准确还原，这个微小的锥度是保证皮带运转时自动对中、不发生偏磨的关键结构，很多新手建模时容易将带轮面做成完全的圆柱面，实际装车后就会出现皮带偏磨、异响的问题。

　　从功能特性上看，这类集成式皮带轴承相比分体式的带轮加轴承结构，减少了中间的装配环节，整体的同轴度更容易得到保证，同时冲压外壳的重量更轻，符合汽车零部件轻量化的设计趋势，旋转部分的惯量更小，发动机转速波动时对皮带的冲击也更小。内置的轴承采用长寿命润滑脂填充，填充量控制在轴承内部空腔的30%到40%之间，过多的润滑脂会导致高速运转下轴承温升过高，过少则会导致润滑不足，缩短使用寿命。在做三维建模时，还需要考虑轴承的密封件压缩量，密封唇口超出内圈端面的尺寸需要符合密封件的安装要求，否则会出现密封不严或者摩擦阻力过大的问题。
