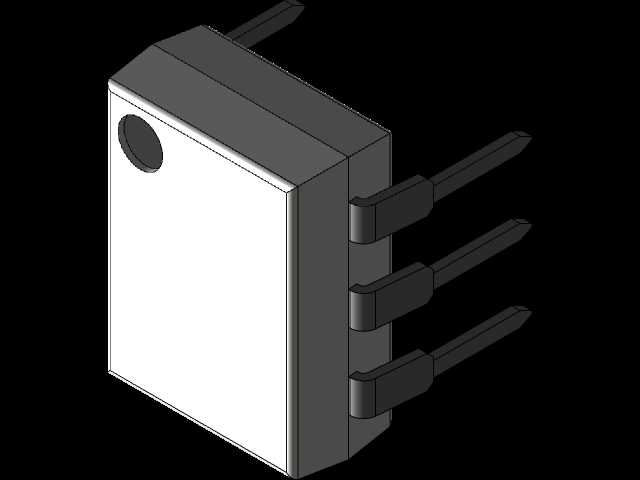

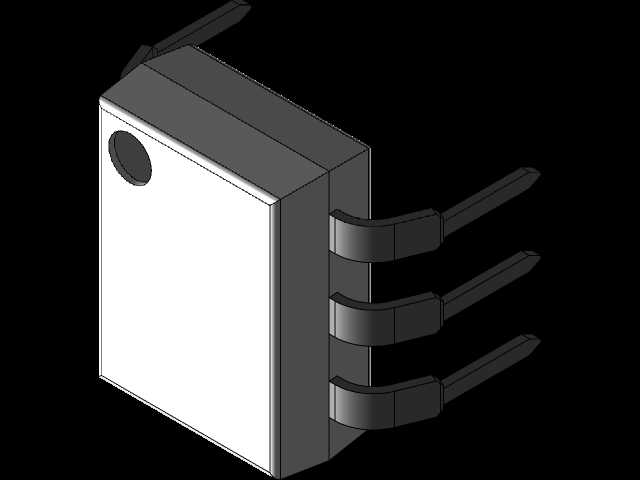

白色DIP-6直插光电耦合器封装结构

　　在工控板卡、开关电源、信号隔离回路的PCB设计环节里，直插封装的光电耦合器是极为常见的隔离类器件，这类六引脚双列直插封装的光耦，承担着强弱电回路信号隔离、电平匹配、干扰阻断的核心作用，常见的MOC3020、MOC3063等系列双向晶闸管输出型光耦，都采用这类标准DIP-6白色封装结构，在民用家电控制板、工业PLC输入输出模组、低压配电控制回路里都有大规模应用。做这类元件的三维建模时，首先要明确实际生产装配里的安装边界：引脚的中心距严格遵循2.54mm标准排距，两排引脚的跨距为7.62mm，单根引脚的截面尺寸为0.5mm×0.5mm，引脚伸出塑封本体的长度控制在3.2-3.5mm区间，引脚末端做轻微的收窄倒角，

　　适配波峰焊工艺里的插装导向需求，避免插装时引脚剐蹭PCB焊盘孔壁造成阻焊层脱落。塑封本体的外形设计上，主体采用白色阻燃PBT材质塑封，本体长度为9.6mm，宽度为6.4mm，本体厚度为3.5mm，本体顶部一侧做1.0mm半径的半圆形定位缺口，用于生产插装时的引脚方向识别，避免反向插装造成的回路功能失效；本体侧面靠近引脚根部的位置，设计有0.3mm高度的凸台结构，在波峰焊过炉时可以托住元件本体，避免焊锡沿引脚缝隙爬升到本体表面造成绝缘距离不足。建模过程中要注意引脚的成型角度，这类直插光耦的引脚并非完全垂直于本体平面，而是在距离本体根部1.2mm位置做15度左右的外倾角，也就是行业内常说的成型倾角，

　　这个角度的设计一方面是适配PCB插装时的孔位公差，当PCB焊盘孔位存在±0.2mm的位置偏差时，带倾角的引脚可以顺利导入孔内，降低自动插件机的插装报错率；另一方面，外倾的引脚在过波峰焊后，焊锡的冷却收缩应力会被引脚的倾斜结构分散，避免长期温循工况下引脚与塑封本体结合处出现开裂，提升元件的长期可靠性。在实际的整机装配场景里，这类DIP-6封装光耦通常布置在PCB上强弱电区域的隔离带位置，建模时要预留出本体周围2mm的绝缘间隙，避免与周边的高压元件、散热片发生安全距离不足的问题；本体顶部的定位缺口要与PCB丝印层的方向标识对应，在三维装配校验环节可以通过识别缺口位置快速排查元件反向的装配错误。不同于贴片封装的光耦，

　　这类直插封装的结构在做三维模型时，还要考虑引脚的可焊性镀层区域，引脚从末端往上2mm的区域是镀锡层，建模时可以通过外观面的色差区分镀层区域与引脚根部的基材区域，方便后续做整机的可制造性评审时，校验焊盘设计的长度是否匹配引脚的可焊范围，避免出现焊盘设计过短导致的焊接虚焊问题。另外，这类白色DIP封装的塑封本体表面，通常会印有元件型号、生产批次的丝印标识，建模时在本体顶面预留0.1mm深度的丝印区域，不需要做具体的字符建模，但要保证丝印区域的平面度，避免后续导出工程图时丝印区域出现曲面变形影响丝印加工的定位。在做PCB装配的干涉检查时，要注意这类元件的本体下方是否有布置贴片元件，由于本体距离PCB板面的高度为0.8mm左右，若本体下方布置0805及以下封装的贴片电阻电容，要确认元件高度不超过0.6mm，避免插装光耦后与下方贴片元件发生顶碰，很多新手设计师在做布局时容易忽略这个安装间隙，导致样板焊接时出现元件无法贴装到底的问题。从结构可靠性角度看，这类六引脚直插封装的塑封结合线位置在本体侧面的中分面，建模时不要在结合线位置设计尖锐的直角，避免应力集中导致温循过程中塑封层开裂；引脚与塑封本体的结合处做0.2mm的圆弧过渡，分散引脚受外力时的应力，避免生产过程中引脚掰动时造成塑封本体崩缺。
