工业设备机框架支撑结构组件

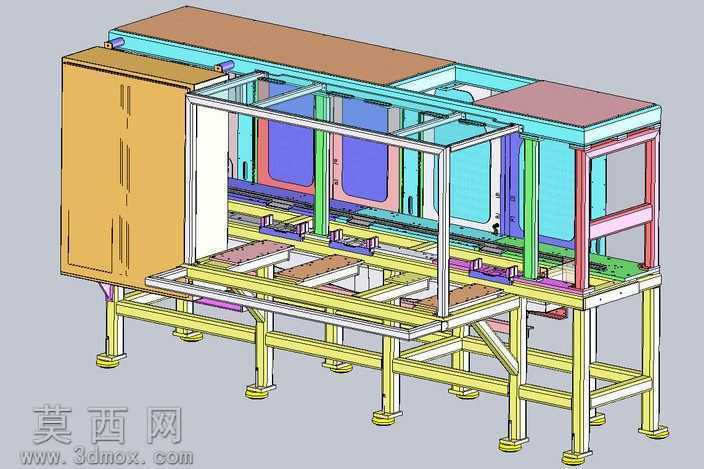

本模型为工业设备配套的机框架支撑结构组件，整体采用三维参数化建模方式完成，建模过程中严格遵循机械结构设计规范，对各部分构件的装配关系、尺寸公差进行了精准约束，确保模型可直接用于后续工程出图与生产加工参考。模型主体分为底部支撑脚座、下层承载框架、中层安装平台、上层围护框架四个核心部分，底部支撑脚座采用可调式脚杯结构，建模时对脚杯的调节螺纹、防滑底座结构进行了细节还原，可实现设备整体水平度的微调，适配不同平整度的安装地面。下层承载框架采用标准矩形钢管焊接结构建模，通过横向、纵向、斜向加强筋的组合排布，在控制整体重量的前提下最大化提升结构刚性，建模时对管材的拼接坡口、焊接预留位都做了对应设计，符合实际焊接加工工艺要求。中层安装平台预留了多组标准化安装位，可适配不同功能模组的固定安装需求，平台表面做了防滑纹理与安装孔阵列的细节建模，孔位间距遵循通用工业安装标准，具备较强的通用性。上层围护框架采用铝型材与钣金件组合结构，侧部设置可开合的检修门结构，建模时还原了门体的铰链安装位、拉手安装位以及密封胶条预留槽，顶部设置可拆卸的防护盖板，兼顾设备内部防护与后期检修维护的便利性。材质渲染方面，对不同构件做了区分材质赋予，底部支撑框架赋予黄色防锈漆金属材质，上层铝型材框架赋予银白阳极氧化材质，钣金围护件赋予对应配色的喷塑材质，脚杯赋予黑色橡胶与镀锌金属组合材质，通过材质区分清晰展现各部分构件的功能属性，整体渲染效果直观还原了机架成品的真实外观。设计思路上以高刚性、高通用性、易维护为核心目标，整体结构采用模块化拆分设计，各部分构件可单独拆分加工后组装，降低生产与运输成本，同时预留充足的内部走线空间与模组安装空间，可作为各类自动化加工设备、检测设备的通用承载机架使用，结构设计经过受力仿真验证，可满足常规工业设备的承载与稳定性要求。
