PPI20规格440x340x6泡沫过滤构件

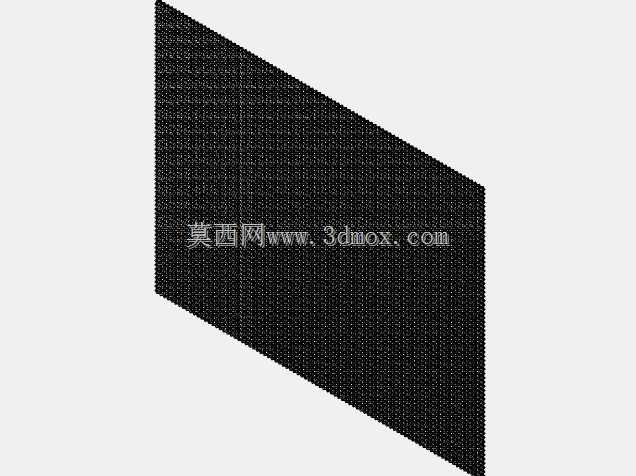

　　在通风净化、流体预处理、工业除尘类系统的设计选型过程中，泡沫类过滤构件是非常常见的前置过滤单元，这类构件依靠自身多孔贯通的结构，拦截气流或者液流中裹挟的大粒径杂质，相比金属滤网类过滤元件，泡沫材质的过滤件容尘量更高、流阻更低，同时自重更轻，安装维护的成本也更低，在很多对过滤精度要求不算极高、但需要大流量通径的工况下应用十分广泛。这款PPI20的泡沫过滤构件，整体外形尺寸为440mm×340mm×6mm，属于薄型平板类过滤元件，设计之初就考虑了标准框架的适配性，长宽尺寸匹配常规的通风口、设备进风口的安装预留位，6mm的厚度既保证了足够的杂质拦截纵深，又不会因为过厚导致通风阻力大幅上升，适配大部分常规风量的通风系统使用。从结构设计来看，

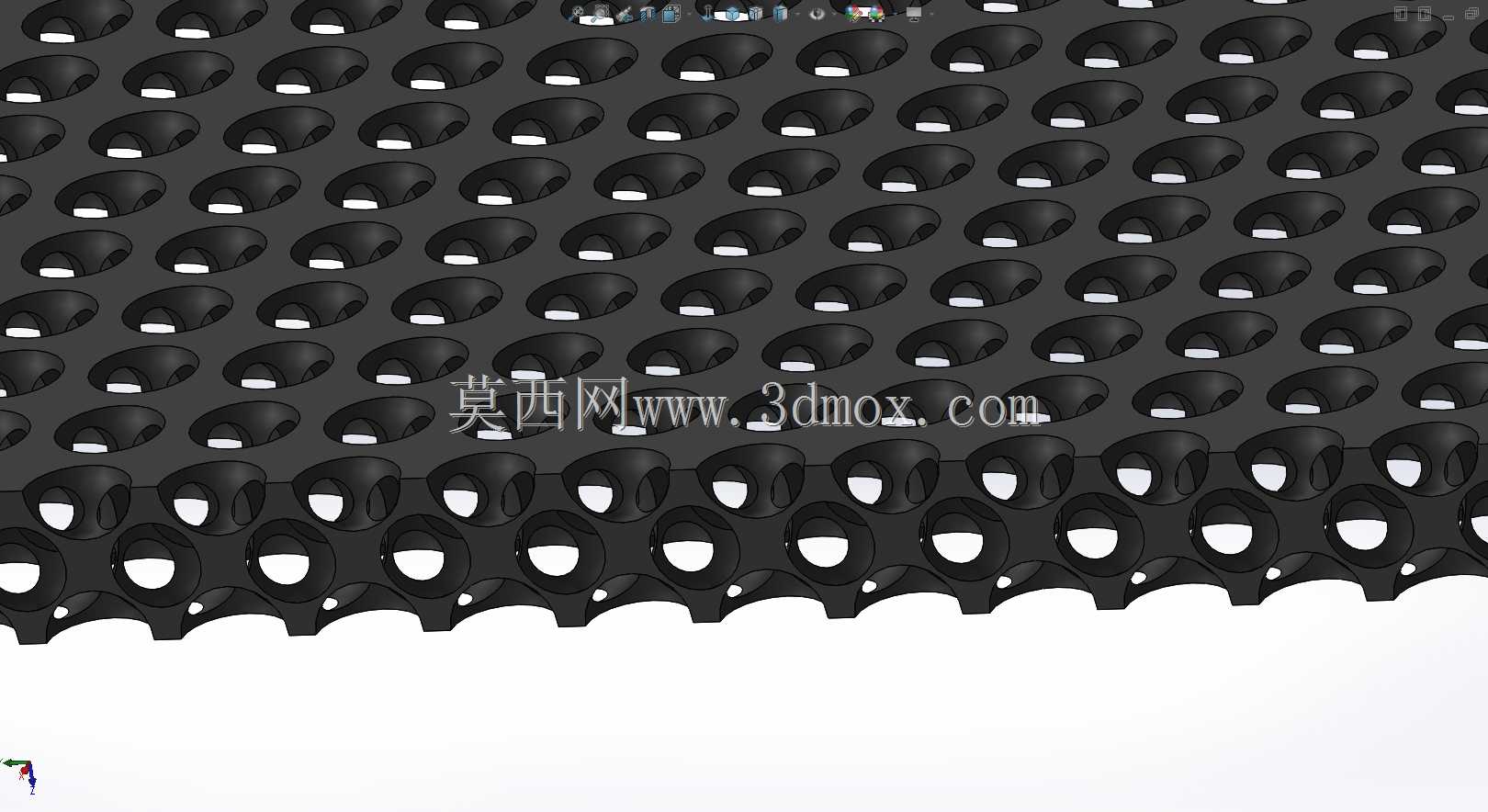

　　这款过滤件采用了均匀排布的贯通孔结构，孔型经过优化，不是简单的直通孔设计，而是带有一定的弧度过渡，这种设计一方面可以提升杂质的拦截效率，让气流在穿过孔道的时候产生微小的扰流，让裹挟的杂质更容易附着在孔壁上，另一方面也能降低气流穿过时的风噪，在民用通风、设备散热进风这类对噪音有要求的场景下，这种孔型设计的优势会非常明显。实际应用场景中，这类泡沫过滤件可以用在新风机组的初级过滤段，拦截室外空气中的柳絮、浮尘、大颗粒扬尘，保护后端的高效过滤芯；也可以用在工业设备的散热进风口，比如空压机、电控柜、焊接设备的通风口，阻挡车间内的金属碎屑、粉尘进入设备内部，避免散热鳍片堵塞、电路短路这类问题；在部分液体预处理场景中，比如循环冷却水的前置过滤，也可以用这类泡沫过滤件拦截水中的大颗粒悬浮物，减少后端精密过滤元件的堵塞频率，延长整套过滤系统的维护周期。做这类过滤构件的三维建模时，首先要确认孔的排布密度，PPI20指的是每英寸长度上有20个孔，换算下来孔的中心距、孔径都有对应的参数范围，建模时要保证孔位的均匀性，不能出现局部孔距偏差过大的情况，否则实际生产出来的过滤件会出现局部流阻过大、过滤效率不均的问题。其次要注意边缘的处理，这款过滤件的边缘是齐平裁切设计，安装时可以直接嵌入到对应的安装槽内，不需要额外的包边结构，所以建模时边缘的尺寸公差要控制在合理范围内，既要保证安装时不会因为尺寸过大卡不进槽位，也要避免尺寸过小导致安装后出现缝隙，让未经过滤的气流从缝隙处短路，

　　影响过滤效果。从安装边界来看，这款过滤件的安装预留空间只需要在长宽方向各留出1-2mm的安装间隙，厚度方向因为是薄型设计，对应的安装槽深度只需要7mm左右就可以完全容纳，不需要额外的压紧结构，依靠槽位的上下限位就可以固定牢固，在需要频繁更换过滤件的工况下，这种安装方式可以大幅缩短维护更换的时间，不需要拆卸额外的压条、紧固件，直接抽出旧件更换新件即可。另外，泡沫材质本身有一定的压缩量，所以即使安装槽的尺寸存在小范围的加工误差，也可以通过泡沫自身的微变形完成适配，这也是这类过滤件在很多非精密安装场景下被广泛使用的原因之一。在结构强度方面，6mm的厚度搭配均匀的孔型结构，保证了过滤件自身的挺度，不会在正常通风风压下出现过度变形、

　　塌陷的情况，即使在风速较高的进风口位置，也能保持平整的形态，不会因为变形导致部分区域贴合到后方的结构上，减少有效通风面积。实际选型过程中，需要根据系统的设计风量来确认过滤件的有效通风面积，这款440×340尺寸的过滤件，有效通风面积接近0.15平方米，搭配PPI20的孔密度，适配的风量范围在每小时1500到2500立方米之间，在这个风量区间内，过滤件的初始风阻可以控制在20Pa以内，不会对通风风机的风压造成过大的负担，同时容尘量可以满足常规工况下1到3个月的使用周期，具体更换周期根据实际使用环境的粉尘浓度调整。建模过程中还要注意孔道的贯通性，不能出现建模时孔道未打通、或者有多余结构残留的情况，否则实际生产出来的产品会出现局部堵孔，影响通风效率，这类多孔结构的建模可以采用阵列的方式完成，先做出单个孔的特征，再按照排布规律阵列到整个平面，最后做整体的布尔运算，保证所有孔道的一致性，同时也要注意边缘位置的孔处理，边缘处的半孔要保留完整的贯通结构，不要把边缘的孔封死，避免减少有效过滤面积。
