老年康复辅助行走助行架结构设计

　　这款助行架的结构设计，核心围绕下肢行动不便群体的日常室内外行走支撑需求展开，适配社区居家养老场景、康复科术后行走训练场景、养老机构日常照护场景的使用需求，区别于带轮的推行式助行设备，这款固定式四脚助行架更适合平衡能力较弱、下肢支撑力不足的使用者，依靠架体的刚性结构提供稳定的多点支撑，避免使用者行走过程中出现侧翻、打滑的意外。

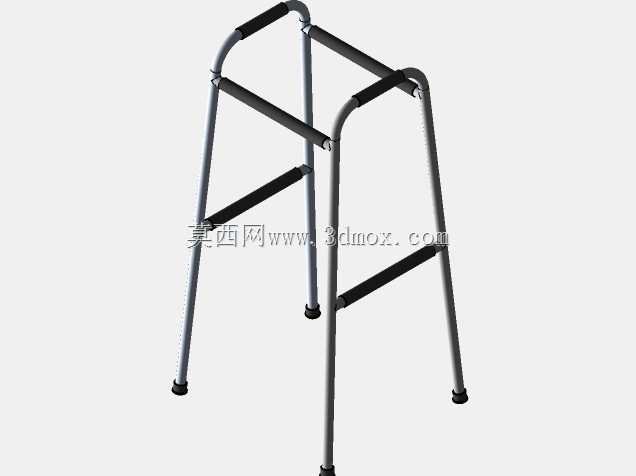

　　从功能特性来看，架体主体采用弯折圆管作为主支撑腿，四条支腿向外呈微倾斜角度布设，支腿底端配置防滑橡胶脚垫，接触地面时可增大与地砖、水泥路面、木地板等不同地面材质的摩擦力，即便使用者将部分体重倚靠在架体上，也能保证支撑面的稳定性，不会出现支腿滑移的问题。架体的握持区域设置了多组横向握持杆，不同高度的横杆可适配不同身高使用者的握持需求，使用者起身、站立、行走过程中都能找到舒适的施力位置，握持杆表面包覆防滑泡棉层，长时间握持不会出现硌手、打滑的问题，泡棉的软质特性也能缓冲手部支撑时的局部压力，提升使用舒适度。

　　设计过程中首先考虑的是使用边界的适配性，架体的整体宽度控制在650mm以内，可顺利通过常规住宅的室内门洞、卫生间门，不会出现架体过宽无法通行的问题；整体高度设置为750mm-850mm的适配区间，可覆盖身高150cm-180cm使用者的握持高度需求，支腿的倾斜角度经过反复校核，保证架体的支撑重心落在四条支腿围成的支撑面中心区域，使用者向前推行架体迈步时，即便重心有小幅前倾，架体也不会出现向前倾覆的风险。架体的横向连接杆除了作为握持位之外，同时承担结构加强的作用，前后两组框架通过横向连接杆焊接为整体，形成稳定的空间桁架结构，无需额外增加加强筋即可保证架体的整体刚性，正常使用过程中架体的侧向形变量控制在2mm以内，不会出现架体晃动感明显的问题。

　　从安装与使用边界来看，这款助行架为整体焊接式结构，出厂时即完成整体装配，使用者收到后无需额外组装，只需检查脚垫是否安装到位即可投入使用，不存在零散配件丢失、装配不到位带来的安全隐患。架体的整体重量控制在3kg以内，使用者可轻松提起挪动，不会因为架体过重增加使用负担；表面采用喷塑处理，日常使用过程中耐汗液、耐水渍腐蚀，长期使用也不会出现漆面脱落、管壁锈蚀的问题，清洁时只需用湿布擦拭即可，维护成本极低。

　　针对康复训练场景的使用需求，架体的结构强度可承受100kg的垂直载荷，满足多数使用者的倚靠支撑需求，使用者进行步态训练时，可双手握持横杆将部分体重转移到架体上，逐步锻炼下肢的支撑能力，相比拐杖类单点支撑辅具，四脚结构的支撑面更大，对使用者平衡能力的要求更低，更适合术后康复初期、下肢力量较弱的老年群体使用。架体的边角位置全部做圆弧过渡处理，没有尖锐的棱角，即便使用者不慎磕碰也不会造成外伤，充分考虑了老年群体使用过程中的安全细节。

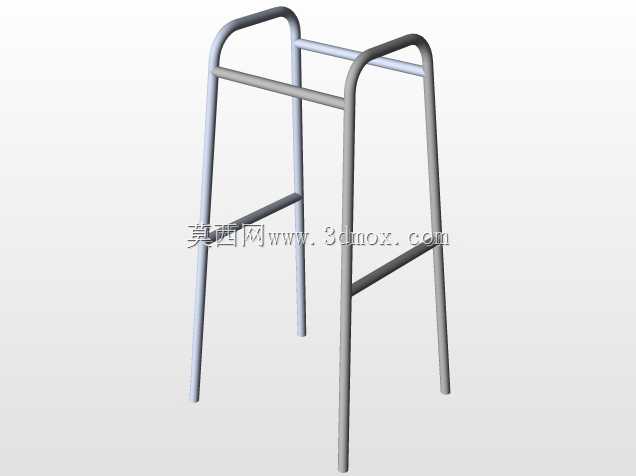

　　在结构建模过程中，圆管的弯折半径、焊接位置的坡口处理都做了细节还原，泡棉握持层的厚度、脚垫的卡接结构也都按照实际生产工艺做了参数化建模，可直接用于后续的工程图输出、生产工艺编制，也可作为康复辅具设计的参考案例，用于同类助行产品的结构优化迭代。
