壁挂式双层金属置物收纳架结构设计

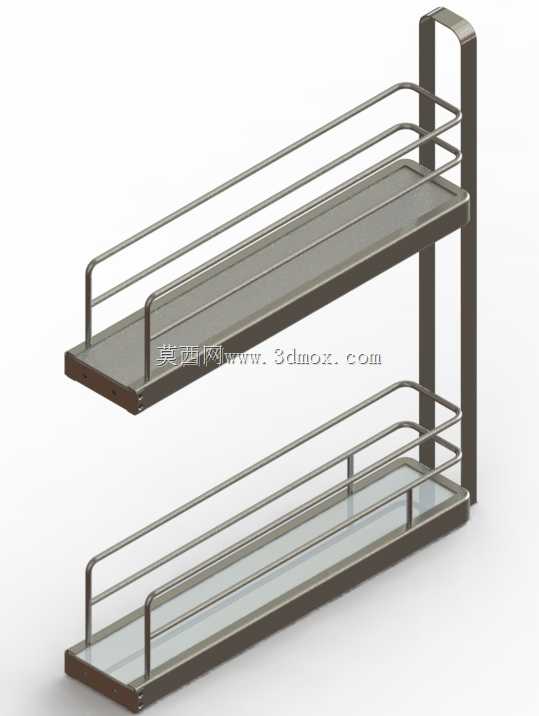

　　这款双层壁挂置物结构，日常多应用于厨房窄缝、卫浴侧墙、操作台旁立面等空间局促的收纳场景，用来规整摆放调味瓶、洗漱用品、小型厨具等零散物件，充分利用垂直闲置立面空间，避免台面物品堆叠杂乱。从结构设计逻辑来看，整体采用侧挂支撑架构，单侧设置竖向安装背板，背板顶端做折弯挂边结构，既可以适配免打孔挂装的贴条卡扣，也能预留螺丝孔位实现打孔固定，两种安装方式兼容不同墙面的承重需求与装修条件，安装时仅需保证背板贴合墙面垂直，即可完成整体架体的固定，不需要复杂的调平工序。两层置物托盘均采用边框围合设计，托盘主体为平整承托面，边缘做微凸挡边，防止放置的物品滑落，托盘外围设置多道平行圆钢丝弯折形成的护栏，钢丝两端与侧支架焊接固定，

　　护栏高度控制在30mm左右，既能够对放置的瓶罐类物品形成侧向约束，又不会遮挡物品拿取的操作空间，拿取物品时不会被护栏剐蹭。两层托盘之间的净间距设置为220mm，能够容纳高度在200mm以内的常规瓶装用品，不会出现层间距过小导致高瓶无法放置的问题，同时也不会因层间距过大浪费垂直收纳空间。整体架体的宽度控制在400mm，深度控制在120mm，属于窄型置物结构，安装后突出墙面的尺寸较小，不会对过往通行造成阻碍，适配多数厨房橱柜旁、卫浴马桶侧方、冰箱侧边等窄小立面的安装边界。侧支架采用薄钢板折弯成型，截面为U型结构，在保证整体支撑强度的同时降低材料用量，支架与每层托盘的连接处采用满焊工艺，焊后打磨平整，避免出现毛刺划手的问题，

　　所有钢丝弯折处均做圆弧过渡，没有尖锐棱角。托盘底部设置有隐形的加强筋结构，沿托盘长度方向布置，保证单层托盘在放置5kg均匀载荷时不会出现下凹变形，整体架体的额定承重可达10kg，满足日常小型收纳物件的承重需求。设计过程中针对安装场景的适配性做了多处细节考量，背板上的安装孔做长圆孔设计，允许安装时存在±3mm的位置误差，降低墙面打孔的定位精度要求，即使孔位存在小幅偏差也能顺利完成架体固定。托盘表面做平整化处理，没有凸起的结构件，日常擦拭清洁时不会藏污纳垢，钢丝护栏与托盘之间的间隙控制在10mm以内，避免小尺寸物件从间隙掉落。整体结构没有多余的装饰性构件，所有结构件均承担承重或防护功能，材料利用率较高，适合批量冲压、弯折、焊接成型，

　　生产工序简单，组装难度低。在实际使用场景中，该结构也可根据安装位置的空间尺寸调整宽度与层间距参数，比如用于橱柜内部收纳时可适当缩减深度，用于置物架旁拓展收纳时可调整层高三层结构，核心的单侧支撑+围边托盘+钢丝护栏的架构具备较强的衍生适配性，能够覆盖多数立面窄缝的收纳需求。
