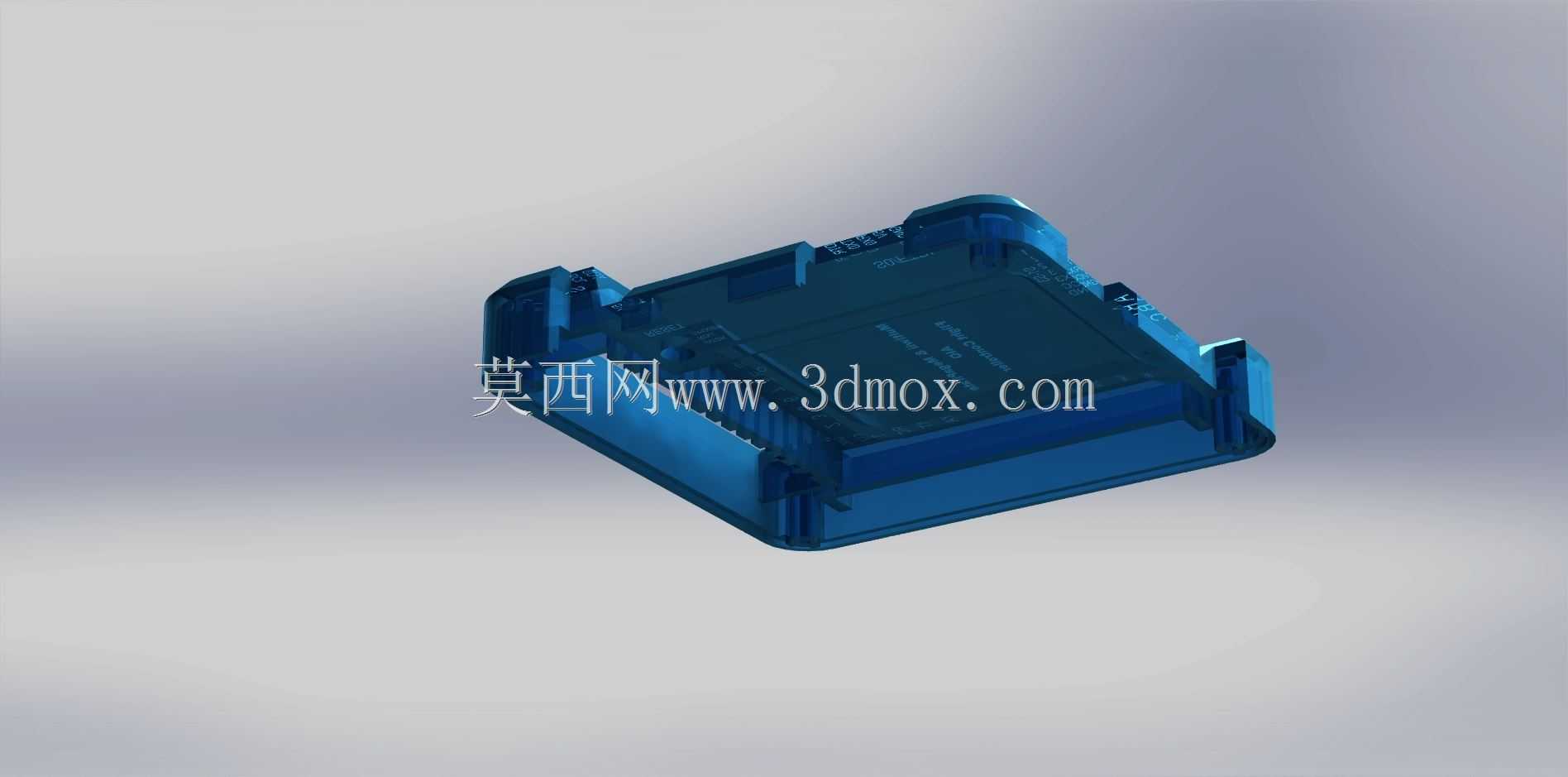

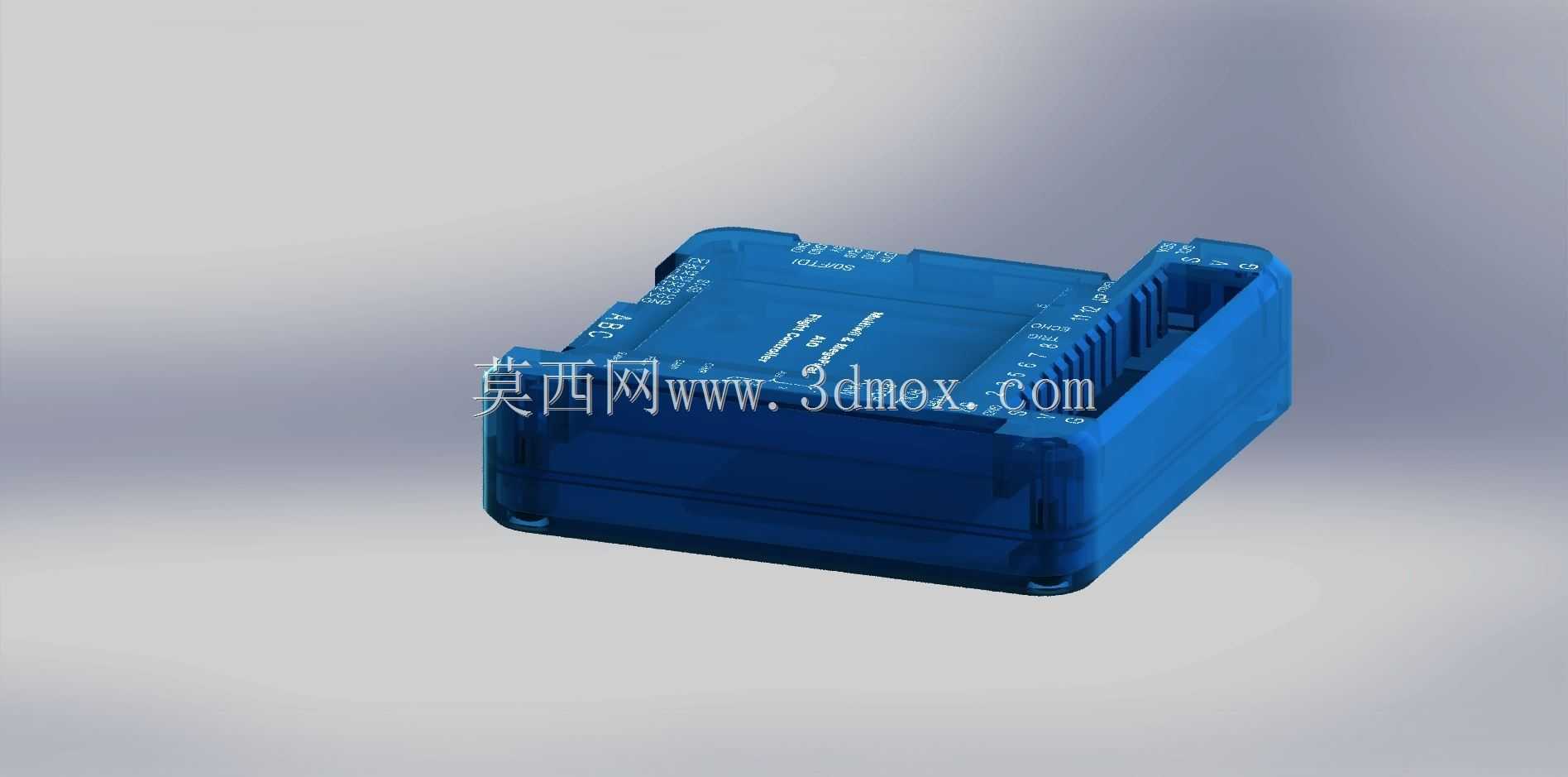

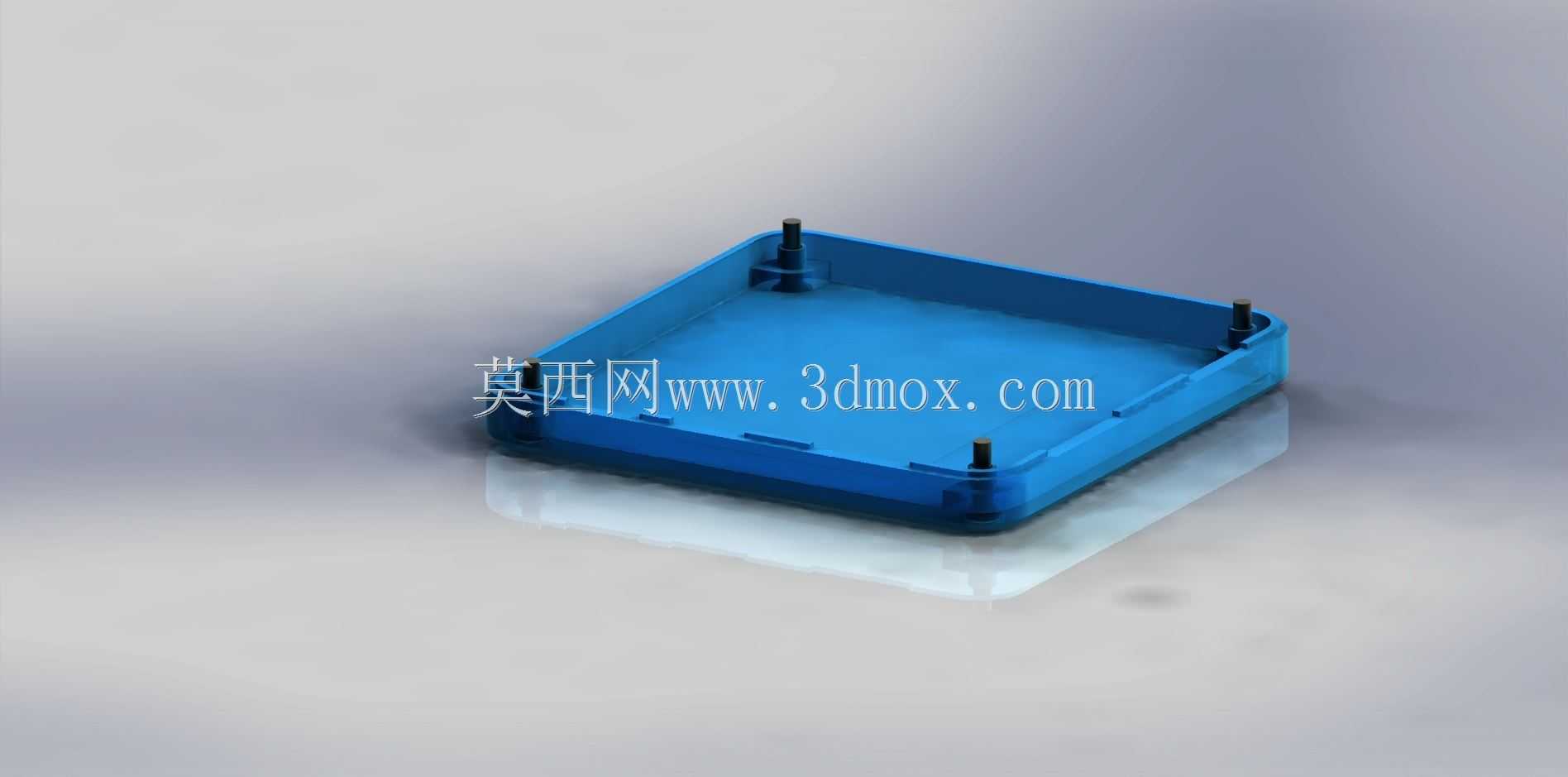

多旋翼飞控板半透明硬质保护外壳结构

　　在航模多旋翼飞行器的装机调试与外场作业场景中，裸露的飞控PCB板始终是整机可靠性的薄弱环节——装机过程中焊锡渣、导线丝容易掉落造成引脚短路，外场起降时的碎石飞溅、炸机冲击容易直接损伤板载传感器与接口，甚至日常收纳时的摩擦剐蹭也可能刮掉板上的阻焊层、碰歪贴片元件。这款针对MultiWii与MegaPirate AIO飞控设计的硬质塑料外壳，正是围绕这类实际使用痛点完成的结构设计，从接口对位到防护逻辑都完全贴合航模玩家与小型无人机开发者的实际装机需求。

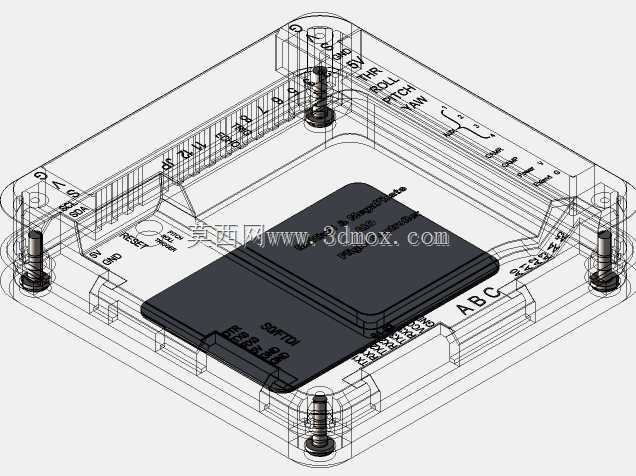

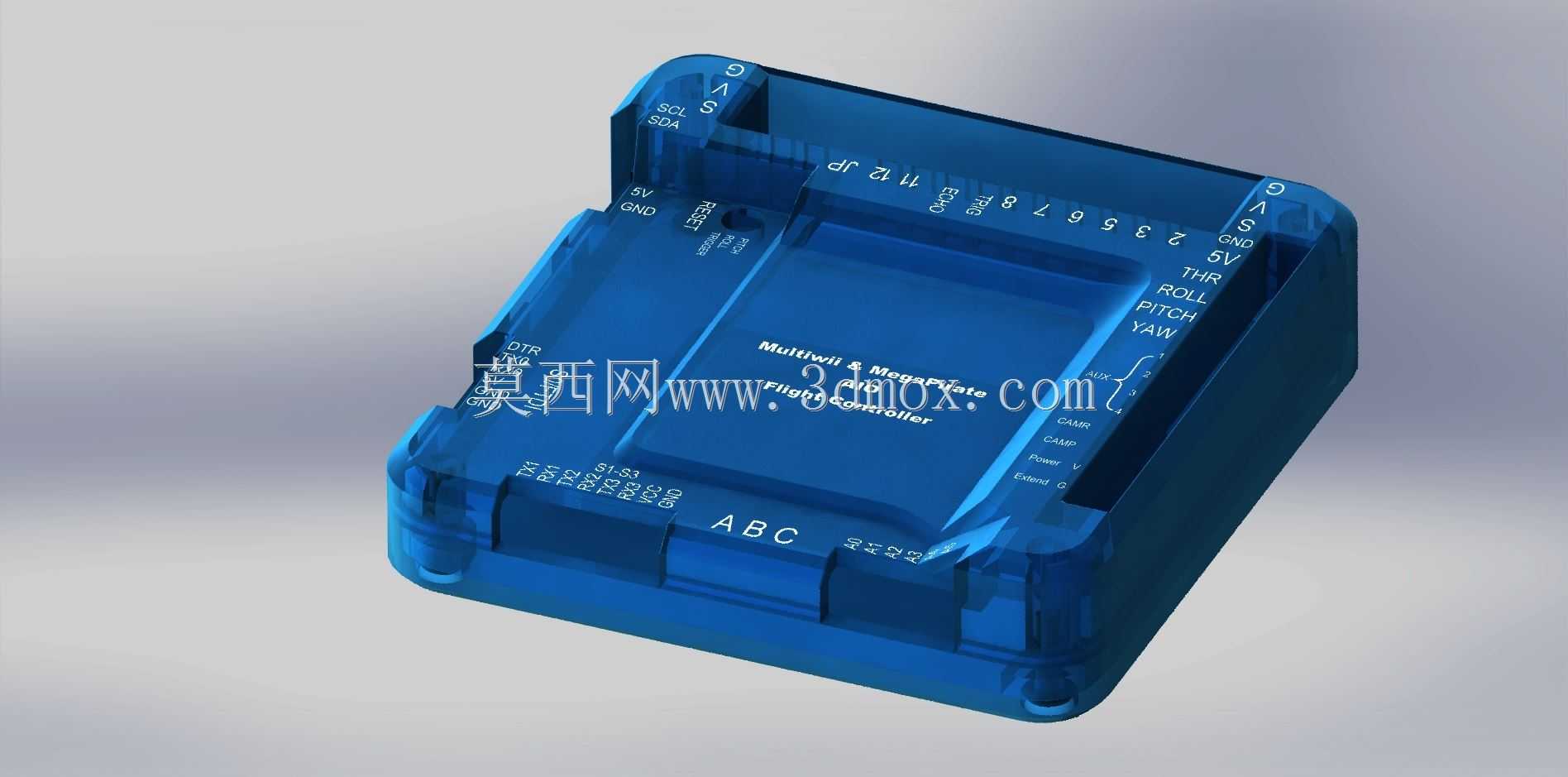

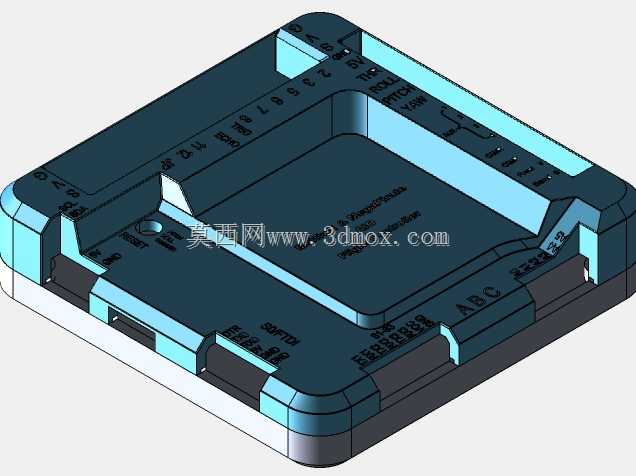

　　从结构设计的核心逻辑来看，这款外壳没有采用全封闭的盒体结构，而是针对飞控板所有外接引脚的位置做了精准的开口避让，每个开口旁都在壳体表面模压了清晰的接口标识，装机时不需要反复对照飞控说明书核对引脚定义，顺着壳体上的标识就能快速完成接收机、电调、GPS、数传等外设的接线，能大幅降低新手装机时插错接口的概率。壳体选用半透明的硬质塑料材质，一方面是靠硬塑本身的结构强度提供碰撞缓冲，炸机时能先吸收大部分冲击能量，避免飞控板直接承受硬撞击；另一方面半透明的材质特性不需要拆开外壳就能直接观察板载的LED状态灯，外场调试时看飞控的解锁、校准、故障提示状态都不用拆壳，同时也能直观看到内部接线有没有松脱、元件有没有明显损伤，兼顾了防护性与调试便利性。

　　尺寸与安装边界的设定上，这款外壳的整体外轮廓控制在53x53x13mm，这个尺寸刚好能覆盖整片AIO规格的飞控板，不会在飞控外围多出冗余的突出结构，适配多旋翼飞行器中心板的常规安装间距，不管是330轴距的小四轴还是更大轴距的多旋翼机型，都不会和中心板上的电调、分电板、减震柱等部件产生空间干涉。壳体内部做了和飞控板轮廓匹配的定位卡槽，飞控板放入后不会在壳体内晃动移位，所有接口都能和壳体上的开口精准对齐，不会出现接线时插头被壳体挡住的情况。配套的安装方案采用双面泡棉胶固定的形式，不需要在飞控板或者中心板上额外打孔，直接把装好飞控的壳体通过泡棉胶粘贴在中心板的预留位置即可，泡棉本身还能提供一定的减震效果，过滤飞行过程中电机传递到飞控的高频振动，降低振动对板载陀螺仪、加速度计采样精度的影响，这一点对多旋翼飞行器的飞行稳定性提升非常明显。

　　实际使用场景下，这款外壳除了基础的物理防护作用，还能解决裸飞控装机的外观问题——很多玩家不喜欢机架中心裸露的PCB板与杂乱的接线，装好外壳后整个飞控部分是规整的盒体结构，所有接线都从壳体对应的开口引出，走线更加整齐，也能避免导线晃动碰到飞控板上的元件。壳体的壁厚做了均衡设计，既不会因为壁太薄导致结构强度不足、受冲击容易开裂，也不会因为壁太厚增加不必要的重量，整个壳体加飞控的总重量控制在11.3g，不会给多旋翼飞行器带来过多的负载负担，对小型航模无人机的续航影响几乎可以忽略。针对日常维护的需求，壳体的拆装不需要额外的工具，扣合结构的设计可以直接徒手打开外壳，需要调整飞控接线、刷写固件的时候不用把整个壳体从中心板上拆下来，就能直接操作飞控板，维护效率比全螺丝固定的外壳高很多。

　　从结构设计的细节考量上，壳体边缘所有的开口位置都做了圆角过渡处理，不会有尖锐的毛边割伤接线的绝缘层，也避免装机时划伤手指。壳体内部的卡槽深度经过反复调整，刚好能把飞控板卡在距离壳体底部1mm左右的位置，不会让飞控板上的贴片元件直接贴在壳体内壁上，预留的微小间隙可以避免低温环境下壳体凝露直接接触PCB板，也能给板载的气压计预留足够的通气空间，不会因为壳体贴得太近影响气压计的高度测量精度。对于经常需要外场飞行的玩家来说，这款外壳还能阻挡大部分的灰尘与飞行时溅起的泥水，减少飞控板上的积灰，降低元件引脚氧化的速度，延长飞控的实际使用寿命。
