多层网篮式可移动置物周转架结构设计

　　这款多层网篮式移动置物架，最初的设计需求来自车间工位旁的零散物料周转场景——生产线上的小型加工件、装配用的标准件、待检的小批量零部件，之前要么堆在普通固定式货架上拿取不便，要么放在塑料周转箱里堆叠后找件耗时，还容易出现物料混放、磕碰划伤的问题。设计时首先考虑的是工位旁的通行边界，常规车间主通道宽度在1.2米以上，工位间的辅助通道多为0.8米，因此架体的底部支撑脚轮安装后，整体横向宽度控制在0.65米以内，纵向深度控制在0.5米，确保在狭窄的辅助通道内也能顺利推行转向，不会磕碰两侧的工位台架。

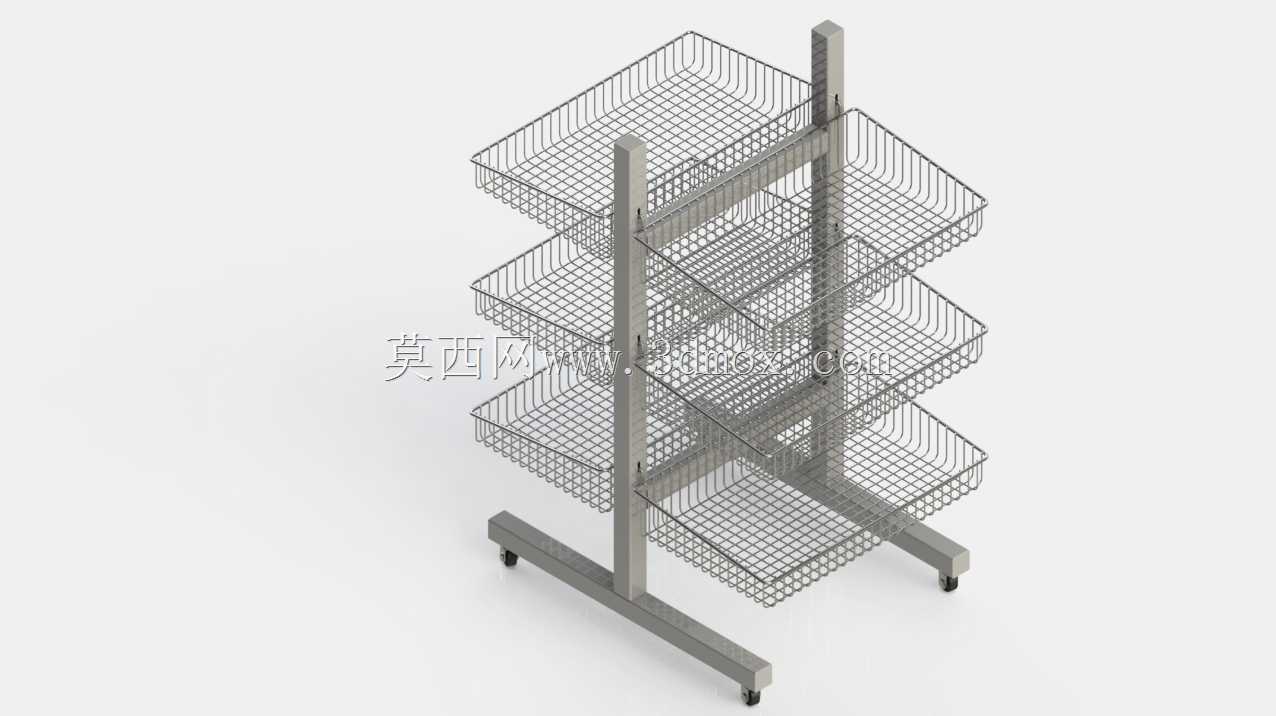

　　架体的支撑结构采用双立柱对称布局，两根矩形截面的金属立柱作为主要承力构件，底部通过两根横向连接梁与前后的支撑脚座焊接为一体，脚座末端安装万向脚轮，其中两个脚轮带刹车锁定结构，推行时可以灵活转向，停放在固定工位时踩下刹车即可锁定位置，避免架体受外力滑动。立柱上预留了等间距的层架安装孔位，网篮层架通过卡扣式连接件固定在立柱上，使用者可以根据存放物料的高度灵活调整每层网篮的间距，比如存放较高的工件时可以拆掉中间一层网篮，或者拉大两层之间的距离，适配不同尺寸的物料存放需求，相比固定层高的置物架，场景适配性更强。

　　网篮部分采用金属丝网焊接成型，网孔尺寸控制在10mm见方，既可以保证细小的标准件不会从网孔掉落，又能让使用者从外侧直接看到网篮内存放的物料种类和剩余数量，不需要逐个翻找，同时网状结构相比实心托盘，整体重量更轻，清理网篮内的切屑、灰尘时也更加方便，压缩空气一吹就能将杂物从网孔吹出，不会在托盘内积存。每层网篮采用三面围边、正面开口的倾斜设计，网篮靠近正面取物侧的高度略低于后侧，拿取物料时不需要将手抬得过高，尤其是存放较重的金属工件时，取放动作更符合人体工学，减少长时间取件的腰部劳损。

　　实际应用中，这类移动置物架除了生产车间的工位物料周转，还可以用在仓储区域的拣货环节，拣货员推着架体在货架间行走，将拣选的物料直接放在对应层的网篮内，不同订单的物料可以分层放置避免混放，拣货完成后直接推到打包区即可，不需要反复搬运周转箱。另外在维修车间场景下，也可以用来存放拆卸下来的零部件、维修工具，网篮的镂空结构不会积存维修产生的废油、废液，日常维护更加便捷。

　　设计过程中对架体的承重做了针对性校核，每层网篮的额定承重设计为15kg，四层总承重不超过50kg，完全满足小型零散物料、工具的存放需求，立柱与网篮的连接件采用冲压成型的卡扣件，安装时不需要额外的螺栓紧固，只需要将卡扣卡入立柱的对应孔位，再将网篮挂在卡扣上即可完成组装，后期调整层高时也不需要借助工具，徒手就能完成拆装调整。底部的脚轮选用静音聚氨酯材质，在车间环氧地坪上推行时不会产生明显噪音，也不会刮伤地坪表面，脚轮的转动轴承做了防尘设计，在金属切屑较多的机加工车间使用时，切屑不容易进入轴承造成卡滞，延长了脚轮的使用寿命。

　　架体的整体高度控制在1.4米，这个高度既保证了四层网篮的存放空间，又不会遮挡使用者推行时的前方视线，推行过程中可以清楚看到前方的障碍物，避免碰撞。网篮与立柱的连接位置做了防脱设计，卡扣挂接后有定位凸点卡入网篮的连接孔内，即使推行过程中遇到颠簸或者急停，网篮也不会从立柱上滑落，避免物料掉落砸伤人员或者损坏工件。整体结构没有复杂的传动或者异形构件，所有零部件都可以采用常规的金属切割、焊接、冲压工艺加工，生产制造成本较低，后期如果某个网篮或者脚轮出现损坏，也可以单独更换配件，不需要整体报废，降低了使用过程中的维护成本。
