剪叉式弹簧升降搬运推车结构设计

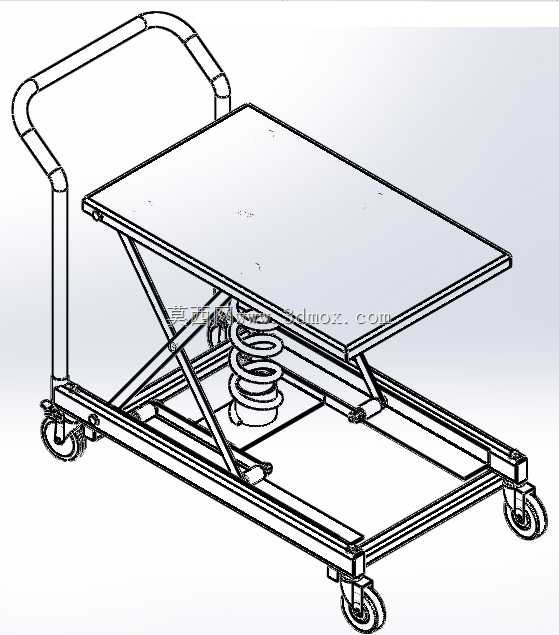

　　这款剪叉式弹簧升降搬运推车，主要面向车间工位间物料周转、仓储轻型货物拣选、实验室小型设备转运这类需要频繁调整取放高度的作业场景，区别于液压升降推车的动力驱动形式，它依靠内置弹簧组的弹力平衡承载载荷，无需外接动力源或者手动反复压动操作杆，就能在作业行程内任意位置保持平台高度，大幅降低操作人员反复弯腰搬取货物的劳动强度，也避免了液压设备长期使用后容易出现的油封泄漏、泄压沉降问题。从结构设计逻辑来看，整车采用下层固定车架加上层承载平台的双层框架结构，车架主体选用矩形钢管焊接成型，兼顾结构刚性与整体自重控制，底部四个角点安装万向带刹脚轮，其中靠近推手一侧的两个脚轮配置刹车装置，停靠作业时可以锁定轮体避免溜车，推手采用圆管弯制成型，

　　焊接固定在车架后端，高度适配成年人直立推行的握持位置，表面做圆弧过渡处理避免推行时硌手。核心的剪叉支撑臂采用对称双组布置，每组剪叉臂由两根等长的矩形钢臂通过中部销轴铰接，剪叉臂下端分别与车架的固定铰接座、滑动导轨座连接，上端对应与承载平台的铰接座、滑动导轨座配合，保证升降过程中平台始终保持水平状态，不会出现偏载倾斜。弹簧组件布置在剪叉机构的中部受力位置，根据额定承载范围匹配对应刚度的圆柱螺旋压缩弹簧，弹簧预压缩量经过精准核算，当平台放置额定重量范围内的货物时，弹簧弹力与货物、平台自重形成平衡，操作人员只需要施加很小的外力就能推动平台上升或者下降，松开后平台可以稳定停在当前高度，不需要额外的锁止机构。在安装边界与尺寸设计上，

　　整车的轮距、轴距参考常规车间通道、仓储货架间的通行宽度设置，保证可以顺利通过1米宽的人行通道，承载平台的长宽尺寸适配常见的物料箱、小型工装的摆放需求，升降行程覆盖从地面附近的低位到成年人腰部操作的高位区间，满足不同身高操作人员的取放作业需求，避免搬取货物时的腰部弯折损伤。设计过程中对剪叉臂的铰接点位置做了受力优化，将滑动副的摩擦面加装耐磨衬套，降低升降过程中的滑动阻力，同时在导轨两端设置限位挡块，限制剪叉臂的最大开合角度，避免平台升起到最高位置时出现机构脱开的风险，车架底部的弹簧安装座做了可调节结构，可以通过调整弹簧的预压缩量来适配不同区间的承载重量，拓展设备的适用载荷范围。这类无动力弹簧升降推车相比液压升降款，维护成本更低，

　　没有液压油泄漏污染车间地面的隐患，适合在电子装配车间、食品加工车间、医药仓储这类对环境清洁度有要求的场景使用，日常使用只需要定期给铰接销轴加注润滑脂，检查脚轮的转动顺畅度即可，不需要复杂的维护保养操作。在建模过程中，所有的钢管型材、标准件脚轮、弹簧、销轴都按照实际工程选型的参数构建，铰接位置的配合间隙参考实际机加工的公差要求设置，滑动导轨的行程与剪叉臂的开合角度做了运动仿真验证，保证全行程范围内没有运动干涉，弹簧的刚度参数与承载重量的匹配关系也做了受力仿真校核，确保在额定载荷下弹簧的应力在材料许用范围内，不会出现长期使用后弹簧疲劳失效的问题。
