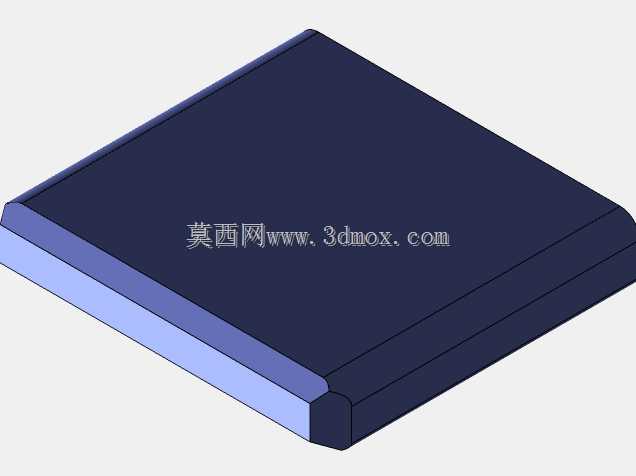

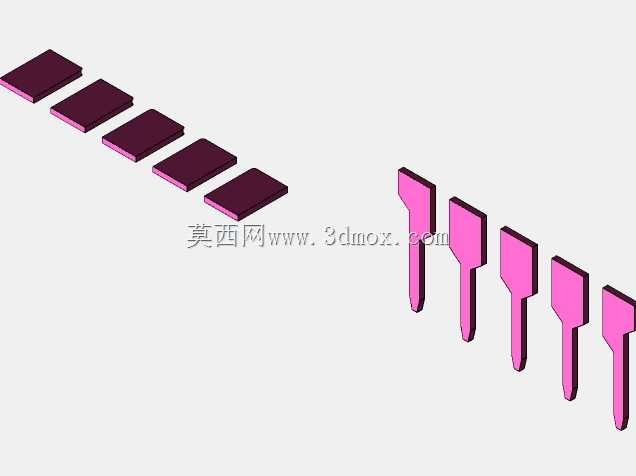

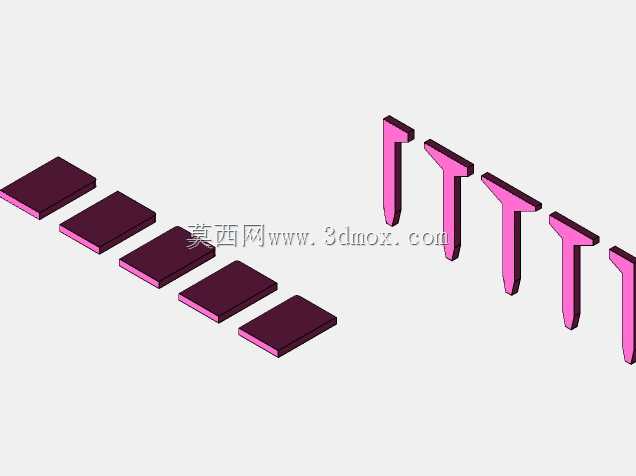

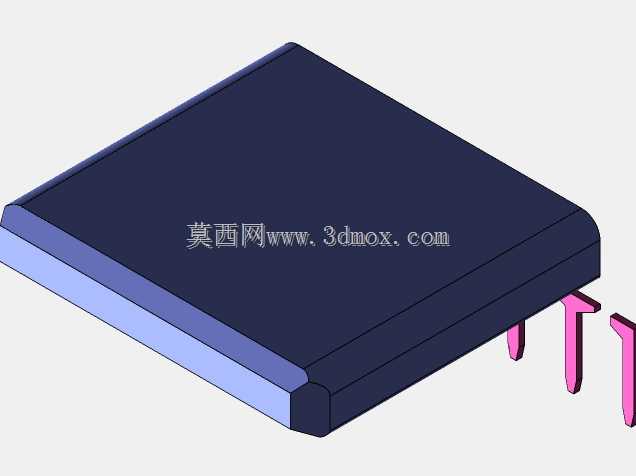

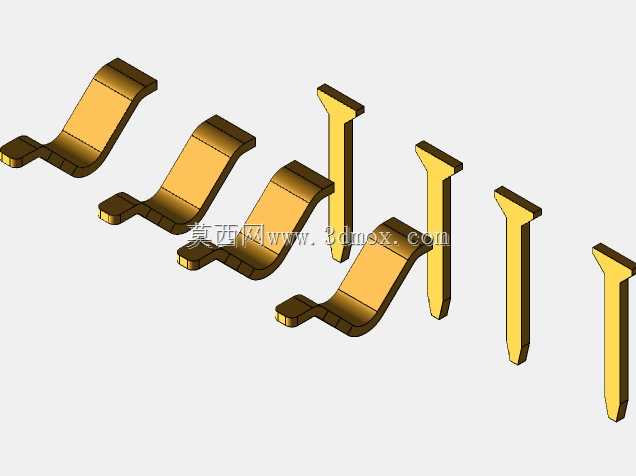

紧凑型嵌入式微型PCBA板卡结构设计

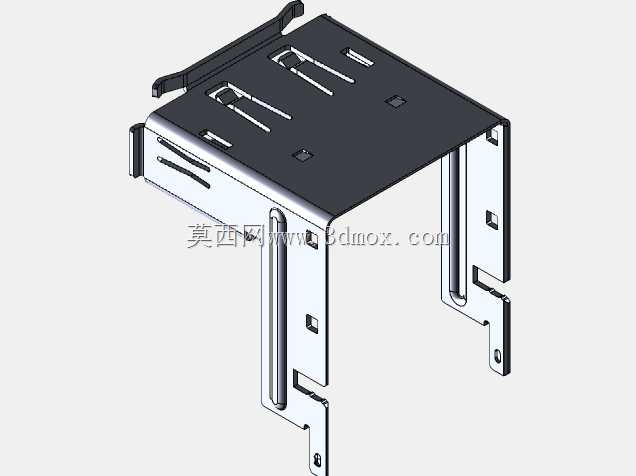

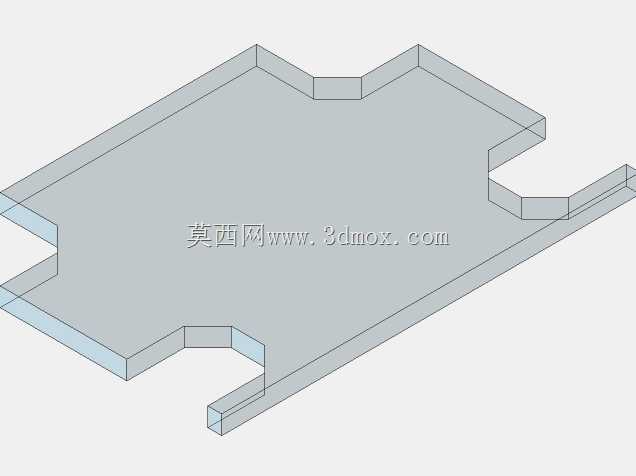

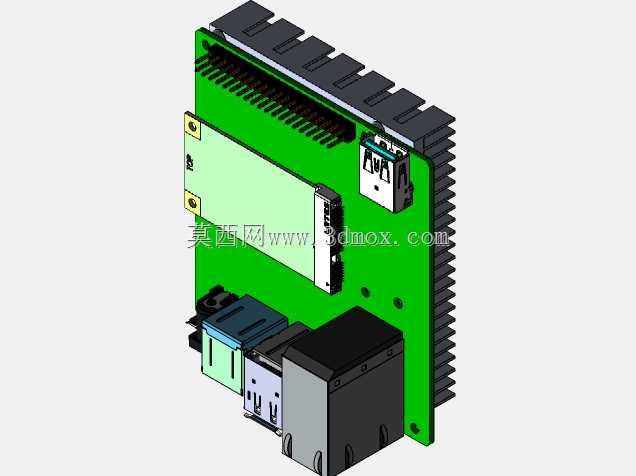

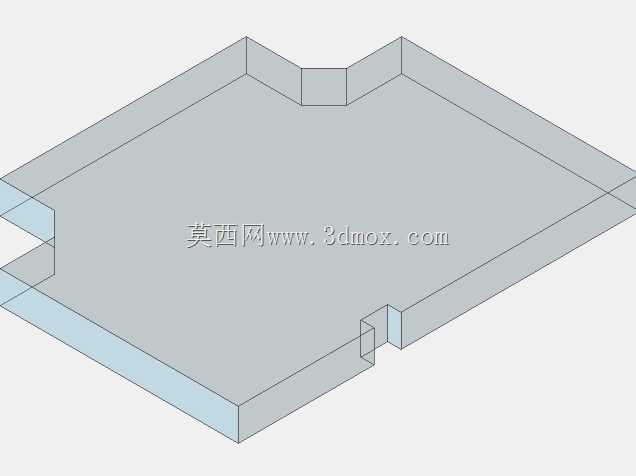

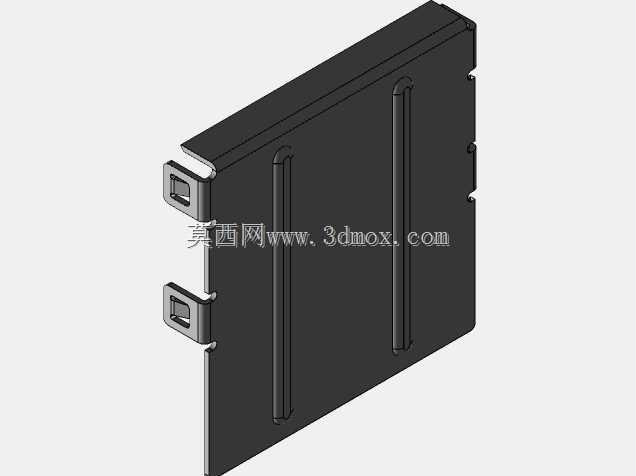

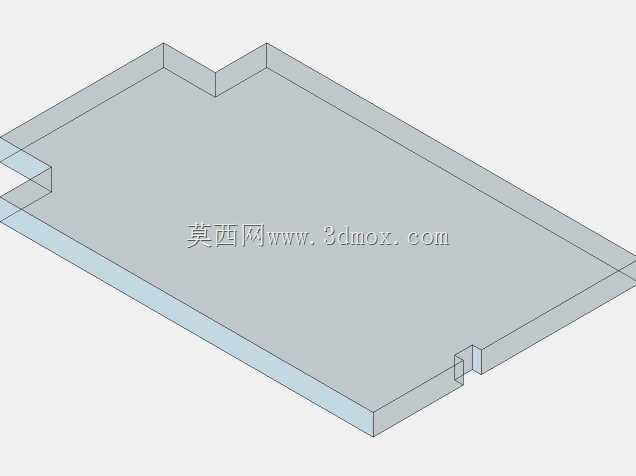

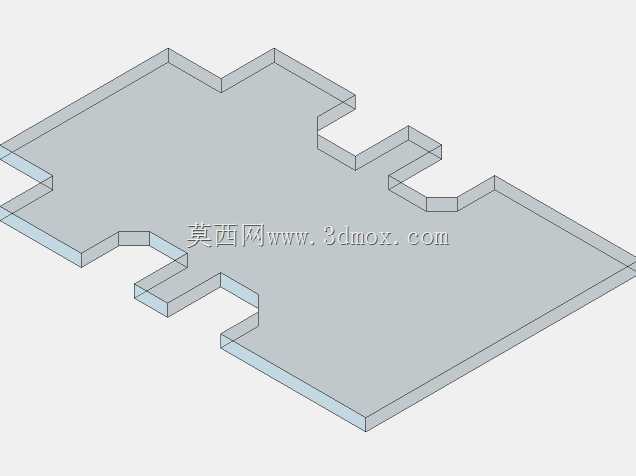

　　做嵌入式硬件配套结构设计快十二年，这类紧凑型微型PCBA的建模落地，最考验的是板上空间的寸土寸金排布，毕竟这类板卡大多用在工业边缘计算节点、小型智能设备内置控制核心、便携检测仪器主控单元这类对安装空间卡得极死的场景，不像台式机主板有充裕的机箱内部空间可以挥霍。先从安装边界说起，这类板卡的固定孔位完全遵循嵌入式板卡的通用安装规范，四个角的铜柱固定孔做了沉台避让，避免锁付螺丝的时候刮伤表层走线，板卡整体厚度控制在包含背部散热鳍片在内的22mm以内，适配绝大多数薄型设备的内置安装仓，横向和纵向的尺寸刚好能塞进标准3.5寸硬盘位的安装空间，做旧设备智能化改造的时候，不用额外改动原有设备的仓体结构，直接利用原有硬盘固定位就能完成安装，这点在工业现场改造项目里能省掉大量的结构改造成本。

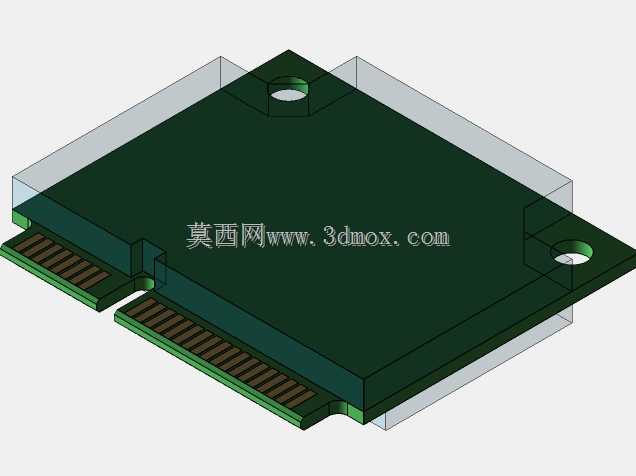

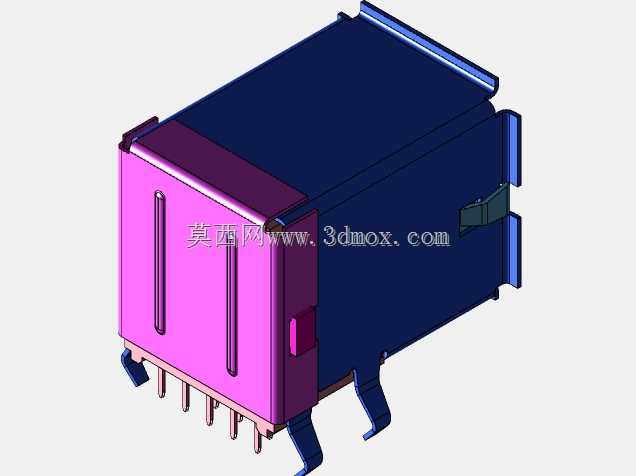

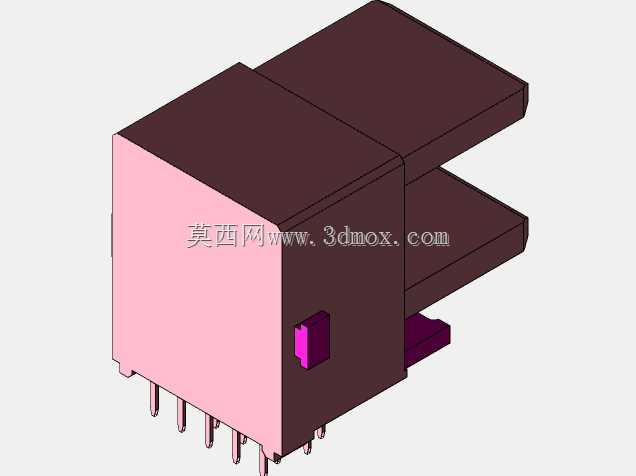

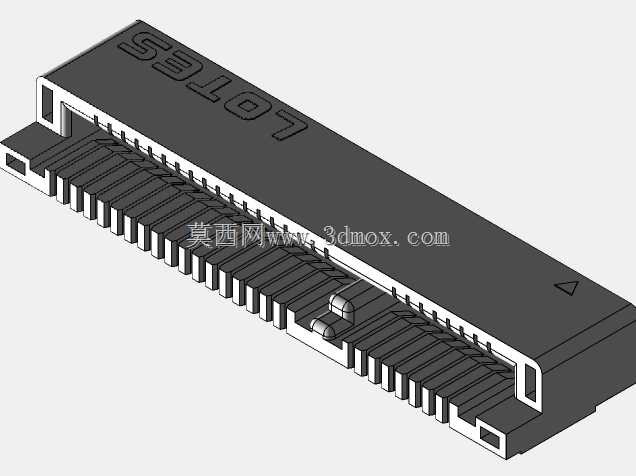

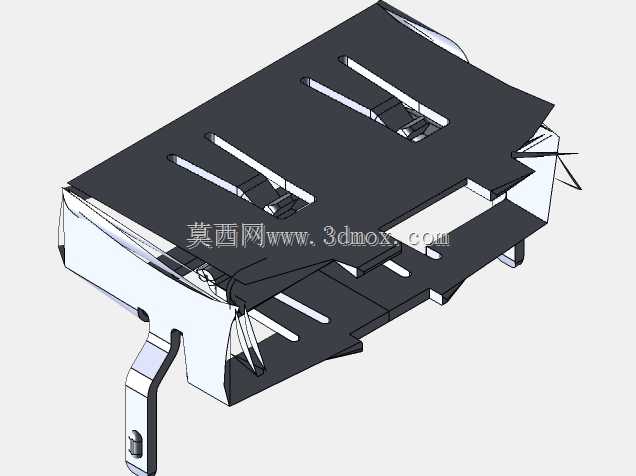

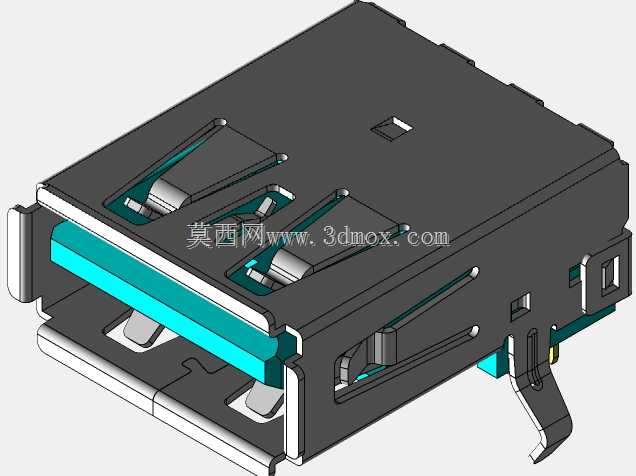

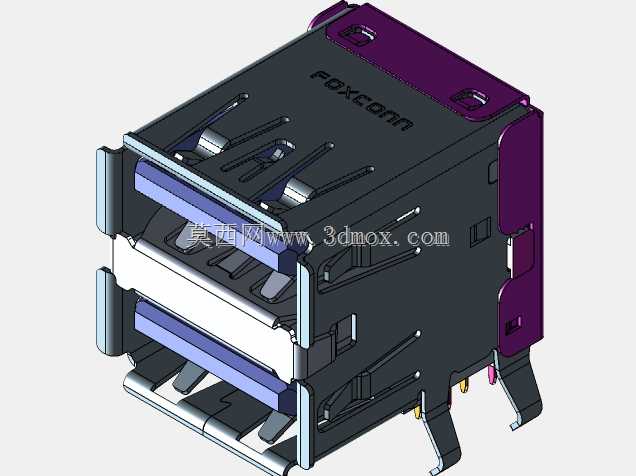

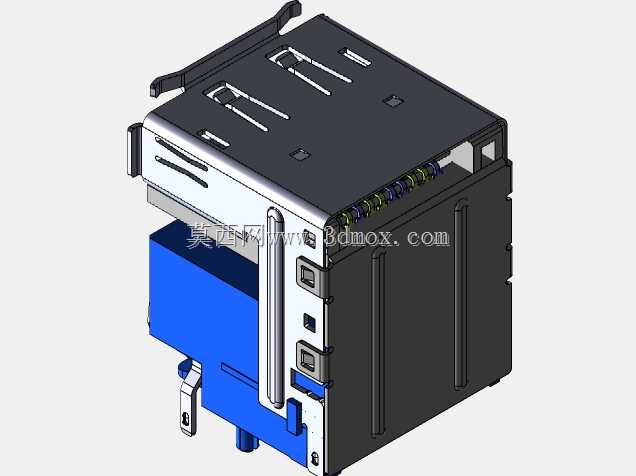

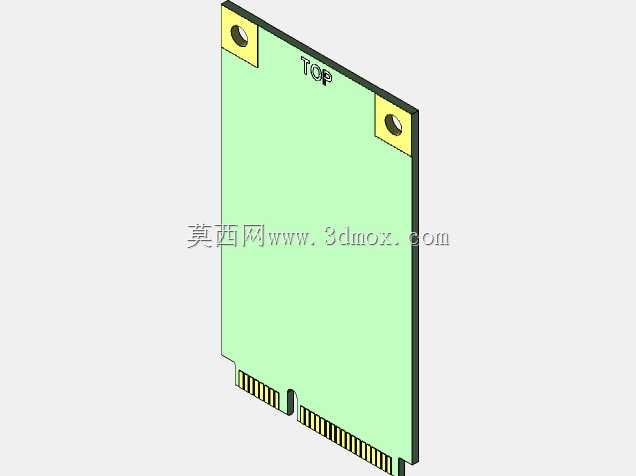

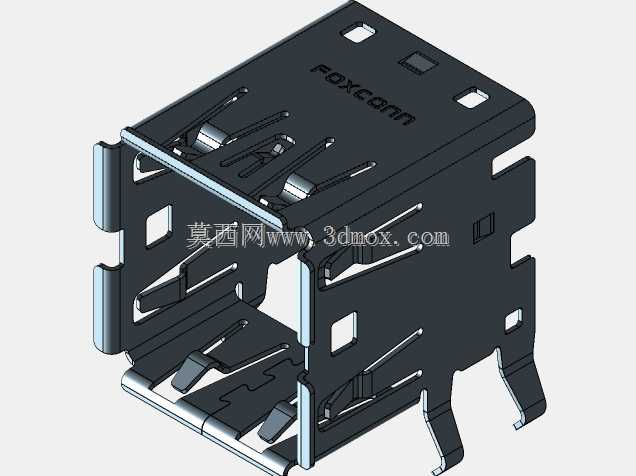

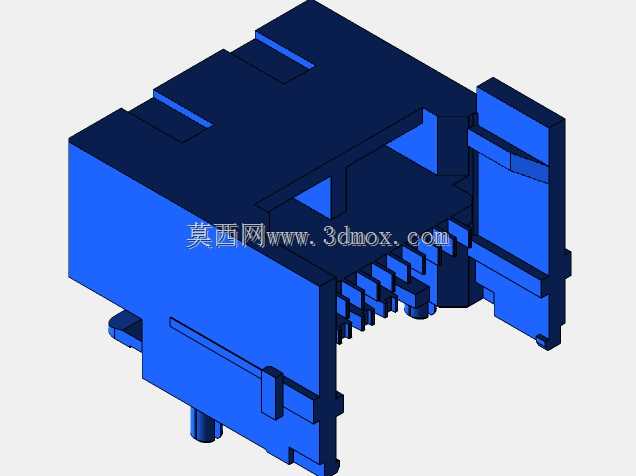

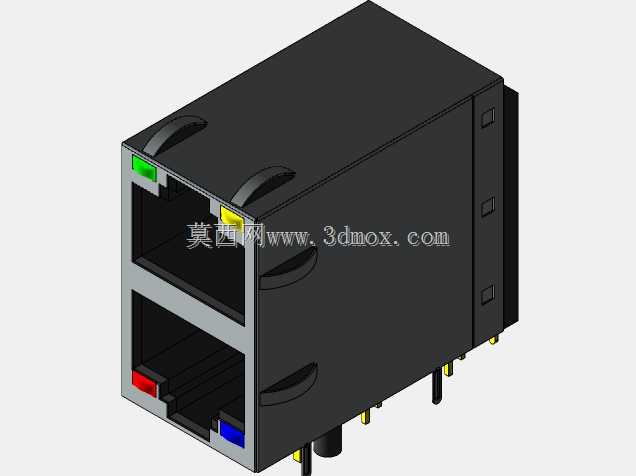

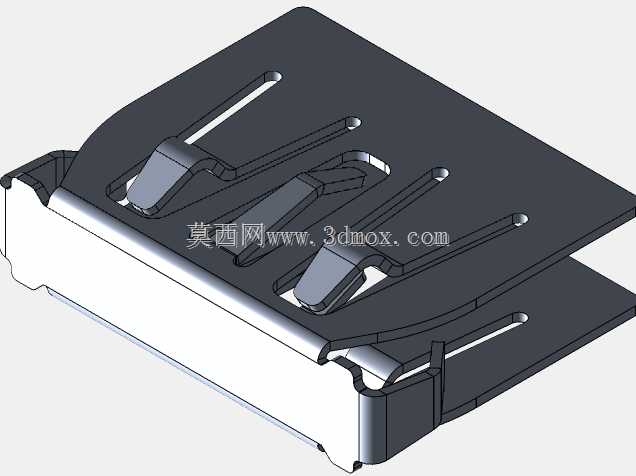

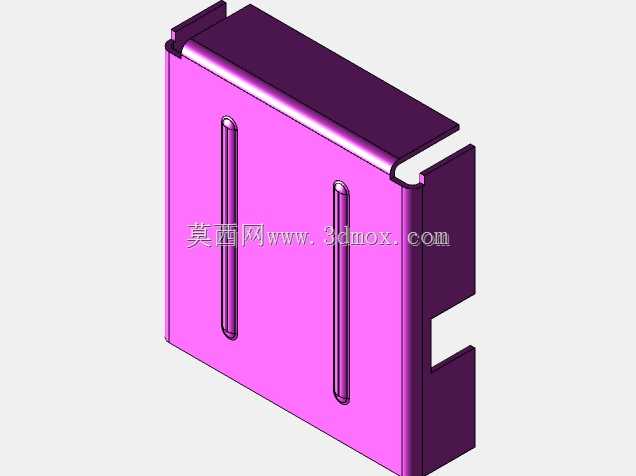

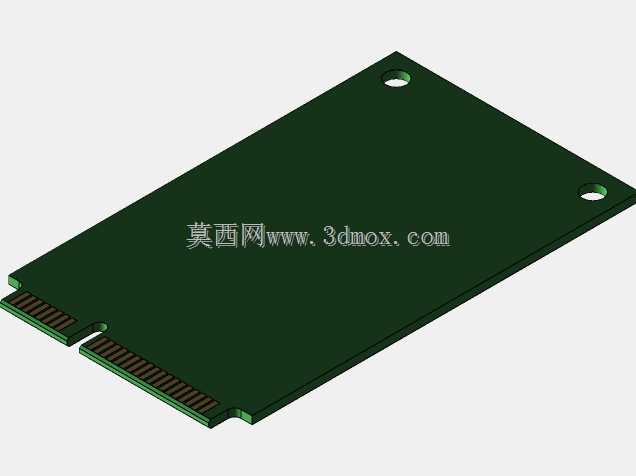

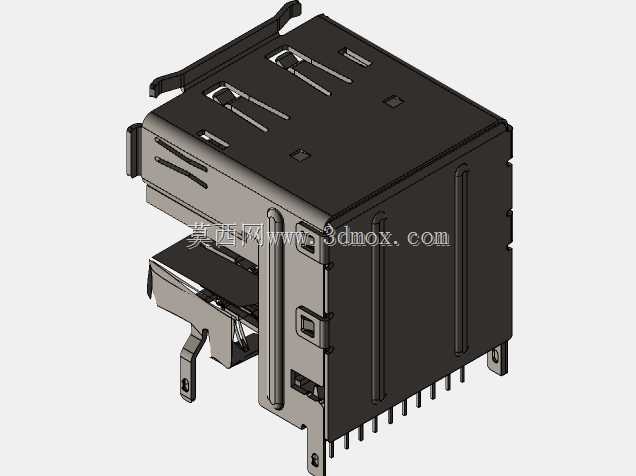

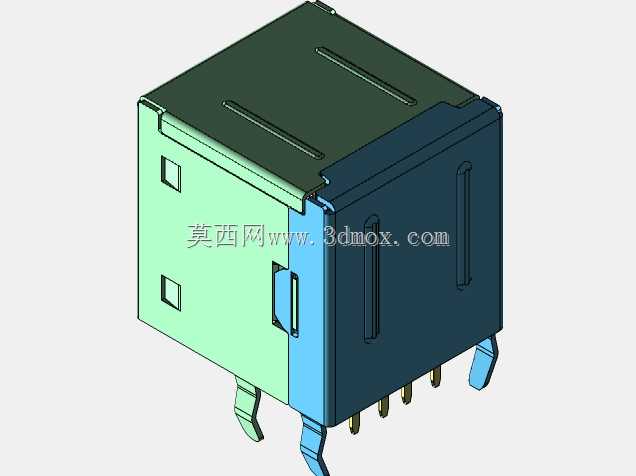

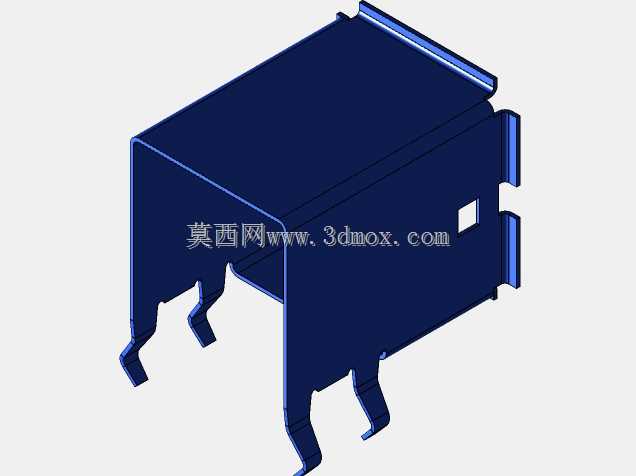

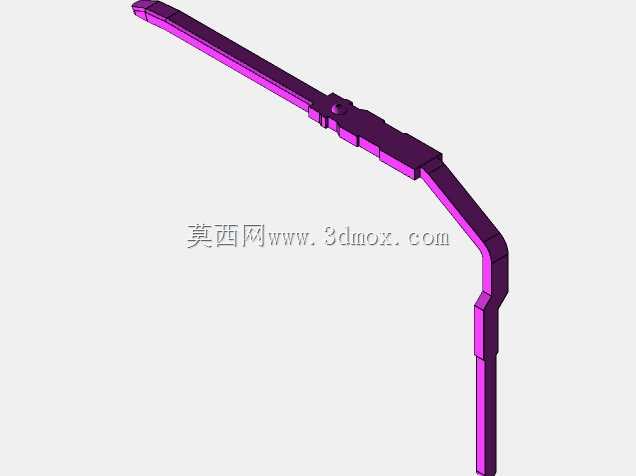

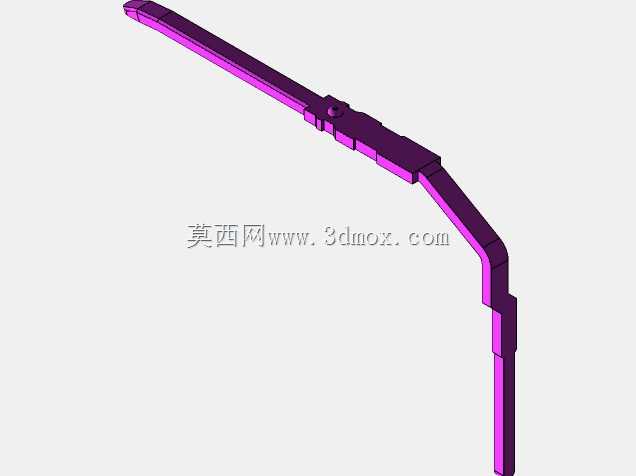

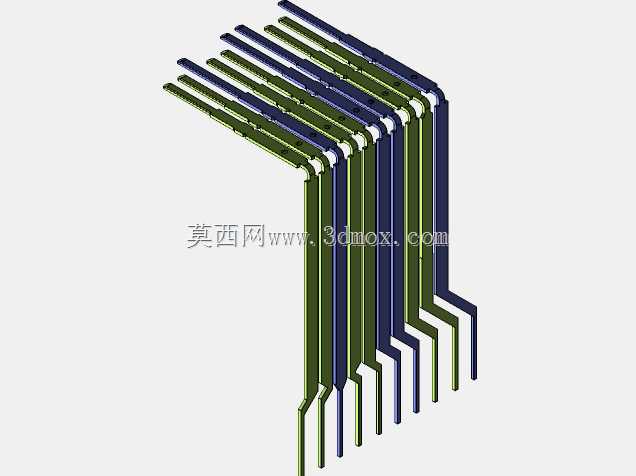

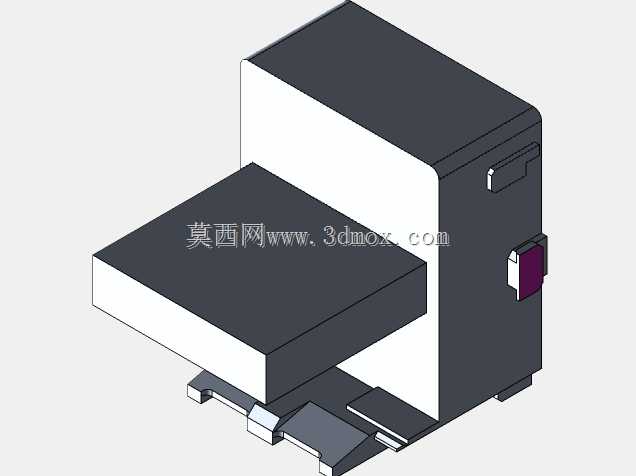

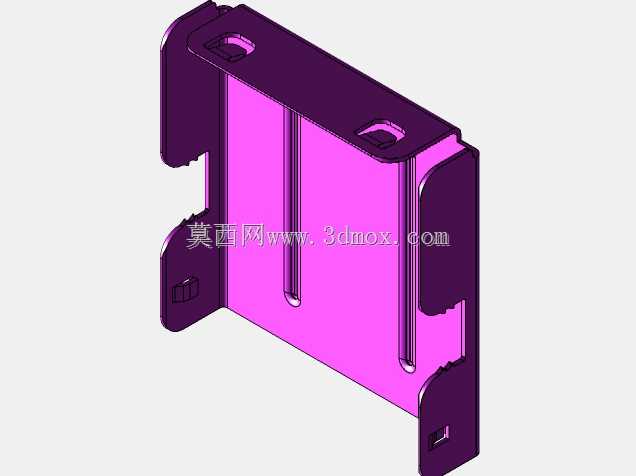

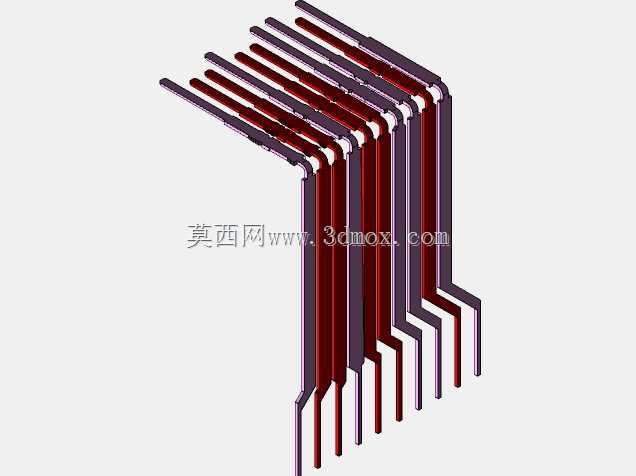

　　板上的接口布局完全是顺着实际使用场景走的，靠近板边的位置排布了常用的USB、HDMI、以太网接口，接口的探出高度刚好和设备外壳的开口齐平，不会出现接口凹进壳内插不上线材，或是探出过多顶到外壳的问题，做外壳结构设计的时候，只要按照板卡给出的接口位置预留对应尺寸的开口就行，不用反复调整接口和壳壁的间隙。板载的存储模块做了卧式贴装处理，没有用立式的内存插槽，一方面是降低整体板卡高度，另一方面是避免设备在有振动的工业现场使用时，立式插接件出现松脱接触不良的问题，毕竟工业场景里设备伴随设备运行的持续振动是常态，插接件的连接可靠性直接决定了整套设备的运行稳定性。

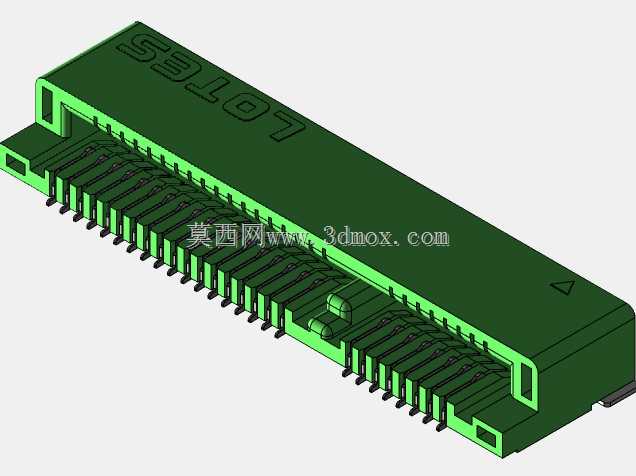

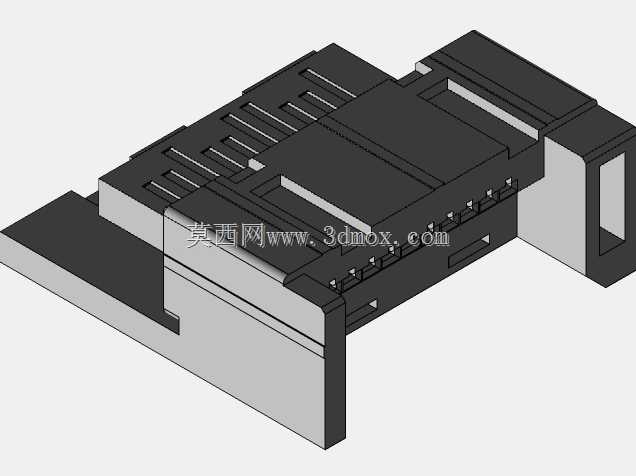

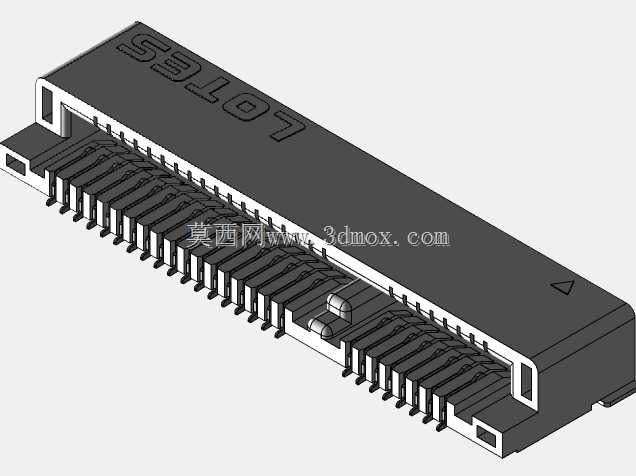

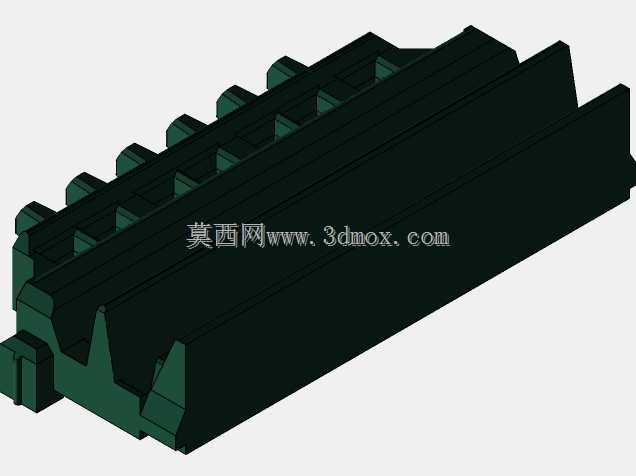

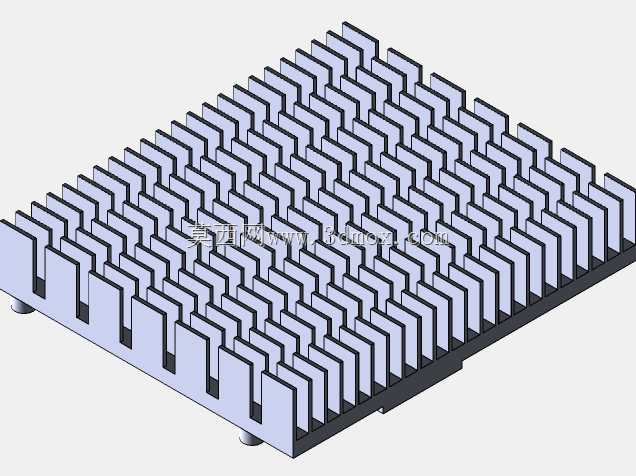

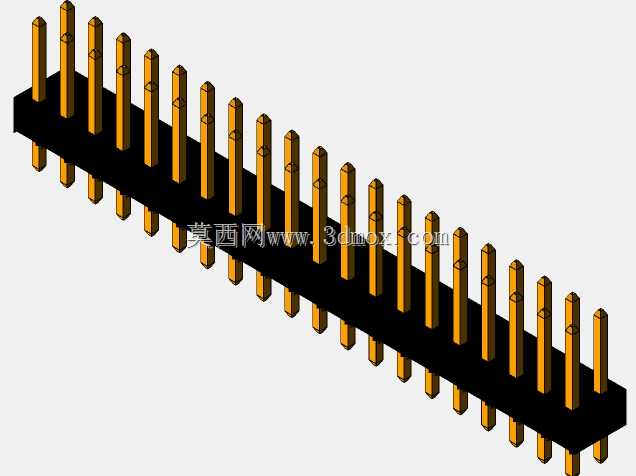

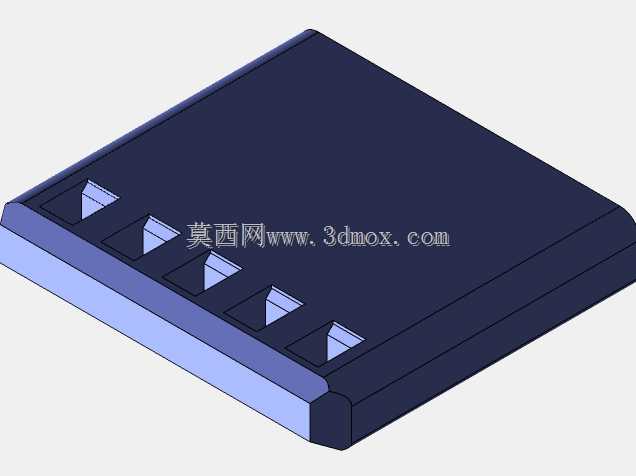

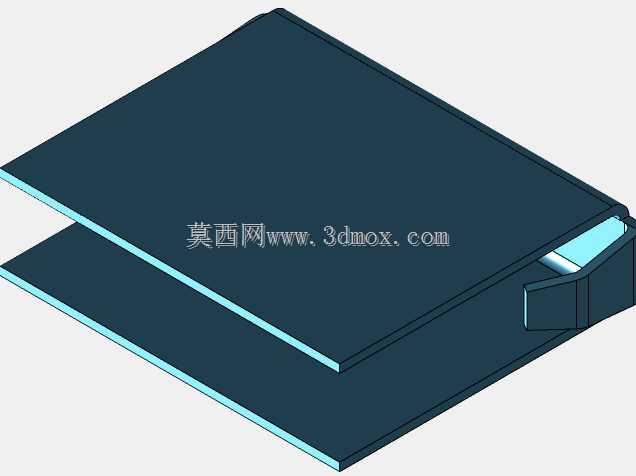

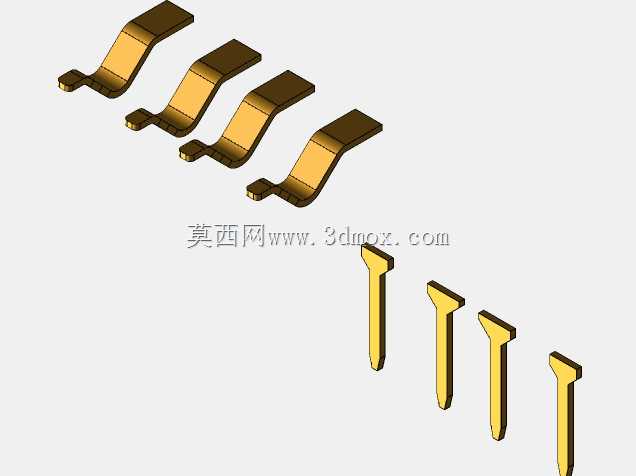

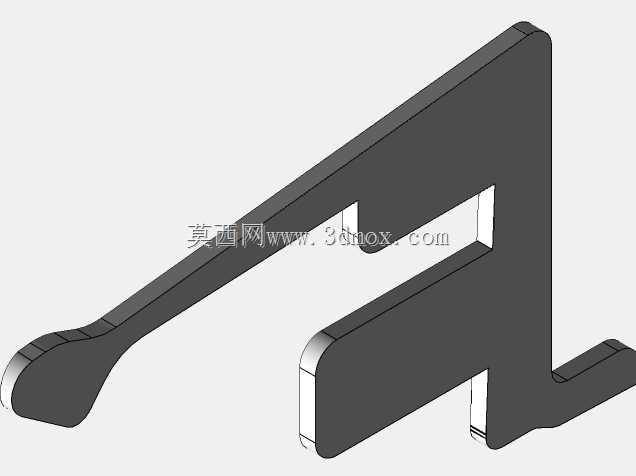

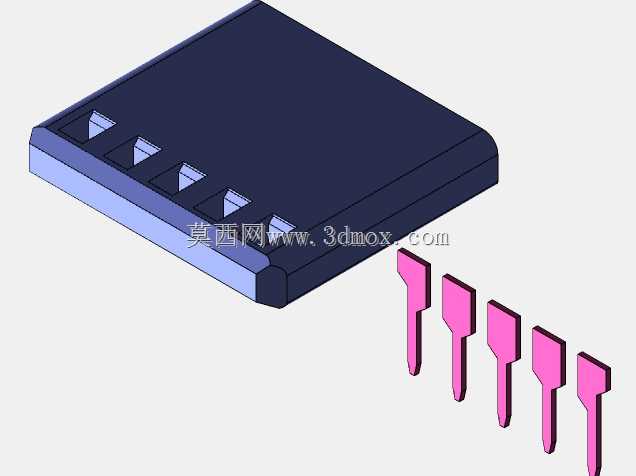

　　散热结构的设计是这类板卡的重点，核心计算芯片的位置直接贴装了一体化的铝挤散热鳍片，鳍片顺着板卡的长边方向排布，当设备内部有轴向风扇形成风道的时候，气流能顺着鳍片的间隙快速带走热量，就算是无风扇的密闭设备外壳，鳍片也能通过和外壳内壁的导热垫接触，把热量直接传导到设备外壳上散出，不用额外加装散热风扇，减少了活动部件的故障点。板上的接插件全部选用了带锁扣的型号，包括排线插座、供电接口，都做了防脱结构，避免设备运输或者运行振动过程中出现线材脱落的问题。

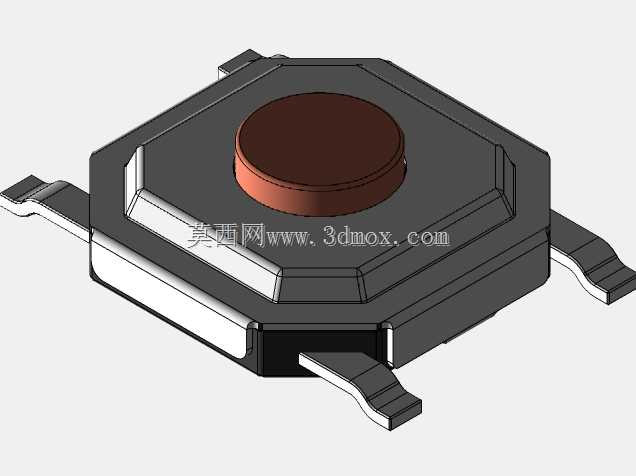

　　建模的时候要特别注意板上元器件的高度差，不同容值的电容、不同封装的芯片高度都有差异，尤其是靠近接口位置的滤波元件，不能和接口的金属外壳产生干涉，也不能和外壳内壁的加强筋碰到，我之前做同类项目的时候就踩过坑，建模时忽略了板边一个贴片电容的高度，外壳开模之后才发现电容顶到了壳体内壁的加强筋，最后只能打磨壳体才勉强装上，所以做这类板卡的三维建模时，所有元器件的实际封装尺寸都要按照实物1:1还原，不能只画个大概的外形占位。

　　另外板卡的边角做了R角处理，没有尖锐的直角，安装的时候不会划伤安装人员的手，也不会在往设备仓里推送的时候刮伤仓内的其他线材。供电部分的电路区域做了局部的铺铜加厚处理，对应的结构位置预留了足够的安全间隙，避免和金属外壳接触造成短路。这类板卡的实际用途覆盖很广，从自助终端的内置主控、小型AGV的车载计算单元，到实验室便携检测设备的核心控制板，甚至是智能家居的中央控制主机都能用到，结构设计上的通用性越强，能适配的场景就越多，不用针对每个细分场景单独重新画板，能大幅降低硬件的开发和备货成本。做三维建模的时候还要考虑后期生产的可制造性，所有元器件的排布要留出SMT贴装的吸嘴作业空间，波峰焊的位置要避开高大元件挡住焊盘，固定孔位周围3mm范围内不要布置过高的元件，方便锁付螺丝的时候螺丝刀能垂直操作，这些细节虽然不影响板卡的功能，但直接决定了生产组装的效率和后期维护的便捷性。
