白色RGB合束激光光源模组结构设计

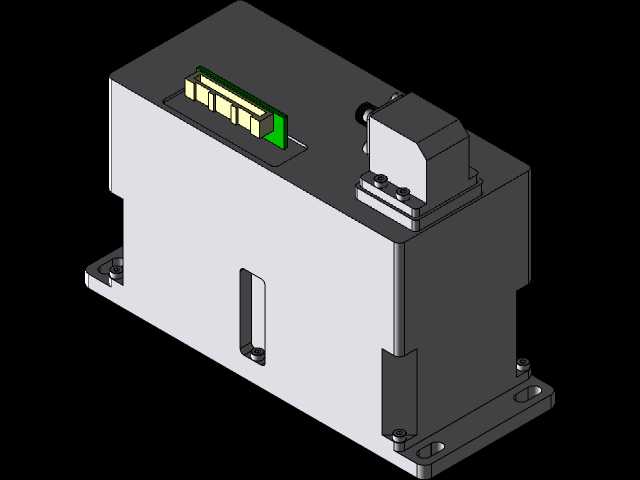

　　这款RGB合束白色激光光源模组，主要面向工业投影、舞台灯光、机器视觉特种照明、激光显示等场景的结构适配需求，在实际项目中，这类模组常作为核心发光单元嵌入到整机设备内部，需要兼顾光学元件的固定精度、散热路径的合理性以及现场安装的便捷性。从结构设计逻辑来看，整个模组采用一体化铣削的金属壳体作为承载主体，壳体材质优先选用导热系数较高的铝合金，表面做阳极氧化处理，既可以提升表面耐磨性能，也能避免杂散光反射干扰光路输出。壳体底部预留了带安装孔的固定支脚，支脚的安装孔做了长圆形沉槽设计，允许装配时在一定范围内调整模组的固定位置，抵消机架加工的累计公差，支脚的安装面做了铣平处理，平面度控制在0.05mm以内，保证模组安装后不会出现倾斜偏移，

　　避免光路出射角度偏离设计值。模组顶部预留了电路接插窗口，内置的驱动电路板通过定位槽固定在壳体内腔的侧壁上，接插口采用侧插式的金手指连接结构，接插端伸出壳体表面的高度经过严格核算，既保证外接排线可以顺畅插接，也不会因为伸出过长在设备内部走线时与其他部件产生干涉。模组侧部的出光端采用独立的小型压盖结构固定光学透镜组件，压盖通过两颗内六角螺丝锁紧在壳体上，透镜安装位预留了0.1mm的调整间隙，装配时可以微调透镜的轴向位置，保证三色激光合束后的光斑均匀度达到使用要求，压盖与壳体的结合面预留了密封槽，可以加装薄型橡胶圈，满足多尘工况下的内部光路防护需求。壳体侧面设计了内凹的走线避让槽，当模组并排安装在设备机架上时，

　　相邻模组的供电与信号走线可以沿着凹槽排布，不会被壳体挤压破损，同时凹槽的存在也增加了壳体的散热表面积，提升长时间工作下的热量散发效率。从内部结构布局来看，三色激光管的固定座直接与壳体的主壁厚接触，激光管工作时产生的热量可以直接通过固定座传导到整个金属壳体，再通过底部的安装支脚传导到设备机架上，形成多路径的散热通道，避免激光管因为工作温度过高出现波长漂移、功率衰减的问题。壳体的边角位置全部做了R2的圆角过渡处理，既避免装配时锐边划伤操作人员，也可以减少应力集中，提升壳体的结构强度，在设备运输或者受到小幅振动时，不会因为应力集中出现壳体开裂的问题。整个模组的外部轮廓做了规整的长方体化设计，没有过多外凸的结构，方便在设备内部做紧凑化排布，

　　多个同型号模组并排安装时，相邻模组的侧壁可以紧密贴合，进一步提升空间利用率，适合多通道激光阵列类设备的集成使用。在设计过程中，所有螺丝固定位都预留了足够的扳手操作空间，不管是组装时的内部元件锁紧，还是后期现场维护时的部件拆装，都不需要使用特殊的异形工具，常规的内六角扳手就可以完成全部拆装操作，降低后期维护的难度。出光口的位置做了内凹设计，透镜表面比壳体端面内缩1.5mm，避免设备装配或者搬运过程中，外物直接触碰透镜表面造成划伤，影响出光质量。
