导轨式安装单相固态继电器结构设计

　　在工业电气控制回路的设计选型中，固态继电器早已成为替代传统电磁继电器的核心器件之一，这类无触点开关凭借无机械磨损、开关速度快、工作无电弧噪音、抗振性能优异的特点，广泛应用在恒温加热控制、电机软启动、照明调光、工业自动化IO输出、光伏回路通断等场景中，尤其在需要频繁通断、易燃易爆、高粉尘的工业现场，固态继电器的可靠性远高于带机械触点的电磁式继电器。

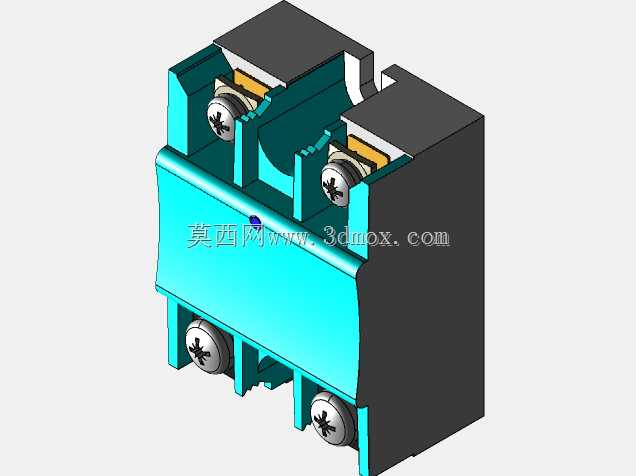

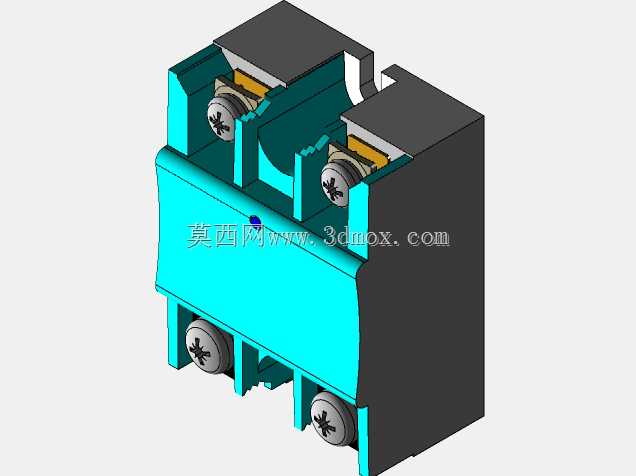

　　这款固态继电器的结构设计完全贴合工业现场的安装使用需求，主体外壳采用阻燃工程塑料注塑成型，外壳分为青蓝色主体基座与黑色上盖两部分，基座部分预留了标准DIN导轨安装卡扣结构，可直接卡装在电气柜内通用的35mm标准导轨上，无需额外打孔固定，适配绝大多数工业控制柜、配电箱的内部安装规范，安装时只需将器件底部卡扣对准导轨推入即可完成固定，拆卸时用一字螺丝刀撬动卡扣解锁即可取下，大幅提升柜内布线的装配效率。器件的接线端子分布在上下两端，上端为负载侧接线端，下端为控制侧接线端，每个端子都配套了十字槽盘头螺钉与压线垫片，接线时将剥好的线芯插入端子孔后拧紧螺钉即可，压线垫片可避免螺钉直接压伤线芯，同时增大接触面积降低接触电阻，可适配1.5-6平方毫米的多股铜芯导线，满足额定电流下的载流需求，端子之间设置了隔离筋，可避免接线时线头外露引发的极间短路风险。

　　从结构设计的细节来看，这款固态继电器的内部腔体预留了足够的散热空间，功率器件与外壳基座之间可填充导热硅脂，将工作时产生的热量通过基座传导出去，若应用在大电流长期导通的场景，还可在器件背部加装配套的铝制散热翅片，进一步降低器件结温，提升长期工作的稳定性。器件的控制回路与负载回路之间采用光电隔离设计，结构上通过内部的隔离槽将控制侧与负载侧的电路完全物理分隔，隔离耐压可满足工业现场2500V的绝缘要求，避免负载侧的高压串入控制回路损坏前端的PLC、单片机等控制元件。

　　在实际选型应用中，这类导轨式固态继电器的安装边界需要重点关注，单只器件的宽度约为18mm，高度约为80mm，深度约为60mm，在柜内排布时相邻器件之间建议预留5mm以上的散热间隙，避免多台器件紧密排布时热量聚集导致温升高过载失效。接线时需要严格区分控制端与负载端的极性，直流控制型的固态继电器控制端需要区分正负极，接反会导致器件无法正常导通，交流控制型则无极性要求；负载侧接线需要根据额定电流选择合适线径的导线，长期满负载工作时建议导线端头压接冷压端子，避免长期发热导致接线松动。

　　不同于螺栓固定安装的固态继电器，这款导轨式设计的器件在批量装配的生产线、分布式IO柜、小型温控设备中优势尤为明显，不需要针对每个器件单独设计安装孔位，直接利用柜内已有的导轨即可完成排布，柜内布线整齐美观，后期维护更换时也不需要拆除周边器件，直接拔下接线即可替换，大幅降低现场维护的时间成本。在结构建模过程中，需要重点把控接线端子的同轴度、导轨卡扣的弹性变形量、上下外壳的扣合间隙，卡扣的变形量需要控制在1.5-2mm之间，既要保证卡装到导轨上之后有足够的锁紧力不会滑落，也要保证拆卸时不需要过大的力度即可解锁；外壳的合模间隙需要控制在0.2mm以内，避免粉尘、水汽从缝隙进入器件内部引发绝缘失效。端子螺钉的行程需要预留足够的余量，保证压紧最大线径的导线时螺钉不会滑牙，松开到最大位置时螺钉也不会从端子座上脱落，避免现场接线时螺钉掉落丢失。

　　在实际的设备调试过程中，这类固态继电器的导通压降约为1.5V左右，长期满负载工作时自身的发热功率约为额定电流的1.5%，所以在密闭柜体内应用时需要核算柜内的总发热量，必要时加装柜内散热风扇保证环境温度不超过器件的额定工作温度范围。器件的外壳阻燃等级达到V0级，即使内部器件故障击穿起火，外壳也不会持续燃烧，可避免故障扩大引发柜内起火的安全事故。
