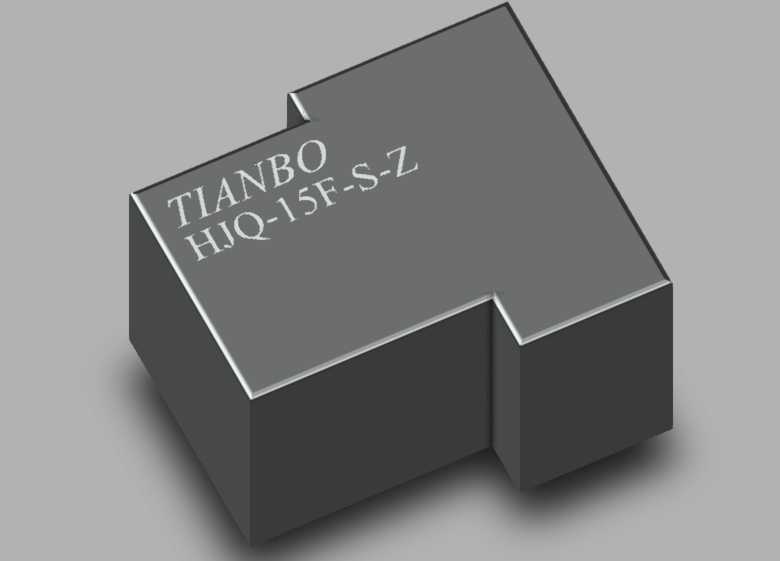

天波HJQ-15F大功率电磁继电器三维结构

　　在工控配电、大功率家电、新能源充换电设备的电路控制回路里，这类25A载流等级的功率继电器是非常常见的执行元件，核心作用是用小电流控制信号去驱动大电流负载回路的通断，既实现控制回路与主功率回路的电气隔离，也能避免操作人员直接接触高压大电流回路带来的安全风险。做这类元件的三维建模时，首先要对齐实际量产产品的安装边界，毕竟这类继电器大多是直接焊接在PCB板上，或是通过快插端子连接外部线束，外形尺寸的偏差会直接导致后期装配干涉——比如主体的凸台结构，是为了避让内部电磁线圈与触点组的排布，建模时不能只做规整方块简化，要还原侧边的阶梯凸台结构，否则在做整机结构装配检查时，会误判周边元件的安全间隙。从功能特性来看，

　　这款继电器属于常开型大功率电磁继电器，触点采用银合金材质，能承载25A的阻性负载电流，线圈侧通常匹配标准直流控制电压，触发后内部衔铁吸合带动动触点与静触点可靠接触，实现主回路导通；线圈失电后靠复位弹簧的弹力带动触点断开，同时触点间的灭弧结构能分断负载时产生的电弧，避免触点烧蚀延长使用寿命。建模过程中，外壳的倒扣结构、引脚的排布间距是重点还原部分：引脚的伸出长度、引脚之间的中心距必须严格匹配 datasheet 里的PCB封装尺寸，毕竟结构工程师输出的三维模型是要给硬件工程师做PCB Layout对位参考的，要是引脚位置偏了0.5mm，后期打样回来的PCB就没法顺利插装元件。实际选型应用时，还要关注继电器的安装方向，

　　这类带塑封外壳的继电器，安装时要尽量让触点分断方向避开周边敏感元件，防止长期分断产生的金属蒸汽附着在周边电路上造成绝缘下降；同时外壳表面的印字区域也要在模型里还原，方便做整机外观评审时确认标识位置是否符合安规要求，比如额定电流、线圈电压的标识不能被周边的结构件、线束遮挡。很多新手建模时容易忽略继电器底部与PCB板的间隙预留，实际上这款继电器底部有微小的凸点支撑，焊接后与PCB表面会留出0.3mm左右的间隙，用来避免焊接时助焊剂残留渗入继电器内部，也能给PCB表面的走线、丝印留出空间，要是建模时把继电器底面与PCB设为完全贴合，后期做热仿真时也会误判继电器工作时的散热路径，毕竟继电器线圈长期工作会产生一定温升，

　　底部的空气间隙也是辅助散热的一部分。在不同的应用场景里，这款继电器的固定方式也有区别：在紧凑型家电控制板上，直接靠引脚焊接的强度就足够固定；在振动较大的工控设备、车载设备里，还需要在继电器外壳周边增加固定压片，这就要求三维模型准确还原外壳的外形轮廓，方便结构工程师设计对应的固定压片结构，确保压片能完全贴合外壳表面，不会压到外壳的合模缝位置导致壳体开裂。另外，模型还原的外壳棱角倒角也不能随意简化，实际量产的塑壳外壳边缘都有0.2-0.3mm的脱模倒角，要是建模时做成尖锐直角，不仅不符合实际加工工艺，在做装配干涉检查时也会出现误报，浪费工程师的排查时间。从内部结构的排布逻辑来看，侧边的凸台位置刚好是内部静触点的接线端位置，把这部分做突出处理，既能加大内部触点间的电气间隙，满足安规里的爬电距离要求，也能让外壳的结构强度更高，在触点分断产生的内部冲击力作用下，外壳不会出现形变开裂。做这类电气元件的三维建模，核心不是做外观渲染得多么逼真，而是要把所有和装配、选型、安规相关的结构特征准确还原，让拿到模型的结构工程师、硬件工程师不用再反复核对二维手册，就能直接完成布局设计、装配检查、干涉验证等工作，减少后期样机试制时出现的装配问题。
