CASIRIS技术450微米波长蓝色激光模块

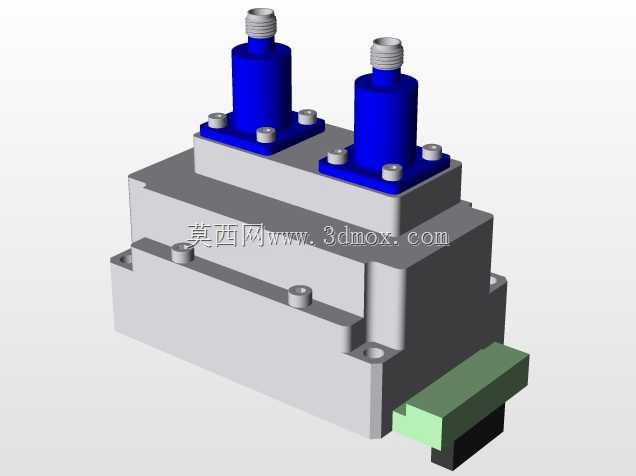

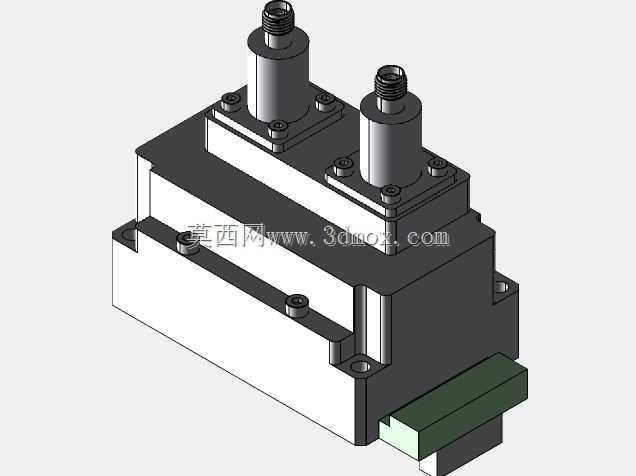

　　在工业光电检测、精密光谱分析、激光加工辅助定位这类场景里，这类短波长蓝色激光模块的应用占比正逐年提升，450微米波段的蓝光在金属材质表面的反射率控制、光敏材料的激发效率上，相比传统红光模块有着更突出的表现，尤其适合薄金属表面打标定位、生物检测荧光激发、高精度视觉检测补光这类对光斑稳定性要求严苛的工位。从结构设计来看，这款双输出端的激光模块采用分层堆叠式的壳体布局，下层为驱动电路与散热基座，中层做光学元件的固定隔层，上层两个独立的激光输出接头通过法兰式安装座固定，每个接头周边布置四颗对称锁紧螺丝，既可以保证光学腔体的密封性能，也能在后期维护时单独拆解单个输出端，不需要整体拆开模块壳体，降低现场维护的调试难度。

　　基座部分采用一体化铣削成型的金属壳体，侧面预留的凸台结构是供电与信号接线端，安装面分布的沉头孔位可以直接适配标准光学平台的安装孔距，不需要额外做转接板设计，安装时只需要将基座底面贴合安装基准面，拧入对应规格的内六角螺丝即可完成固定，安装边界的公差控制在0.02mm范围内，能保证输出光轴与安装基准的平行度要求。设计阶段优先考虑了散热路径的规划，两个激光管的发热通过上部蓝色的阳极氧化散热座直接传导到下层金属基座，基座与设备安装面接触后可以将热量进一步扩散到设备整体机架上，不需要额外加装散热风扇就能满足长时间连续工作的散热需求，避免风扇振动带来的光斑漂移问题。输出端采用标准的同轴接头设计，可以直接适配常规的光学透镜、光纤耦合接头，

　　不需要定制专用转接件，在做光路搭建时可以快速替换不同焦距的准直镜，满足不同工作距离下的光斑尺寸要求。模块的内部光路做了同轴度校准设计，每个输出端的激光管固定座都预留了微调间隙，装配时可以通过侧面的顶丝微调激光出射角度，保证两个输出端的光轴平行度误差在可控范围内，适合需要双路同步激光输出的检测场景，比如双相机视觉检测的同步补光、双向尺寸测量的定位基准。在实际选型使用时，需要注意安装面的平面度要求，如果安装面存在翘曲，强行锁紧螺丝会导致壳体变形，挤压内部光学元件造成光轴偏移，因此安装前需要确认安装基准面的平面度不低于0.05mm，接线时注意供电引脚的定义，避免反接造成驱动电路损坏。这类模块在自动化检测设备上通常作为定位基准使用，

　　比如在PCB板检测工位，双路蓝光可以在板面上形成清晰的十字定位线，为视觉相机提供坐标基准，相比红光模块，蓝光在绿色阻焊层表面的成像对比度更高，能减少视觉算法的识别误差。在激光诱导荧光检测场景中，450微米波长的蓝光可以有效激发常见的荧光试剂，配合滤光片就能采集到清晰的荧光信号，双路输出的设计可以同时覆盖两个检测通道，减少单模块重复布置的空间占用。壳体的分层设计也做了电磁屏蔽考量，中层的金属隔层可以将驱动电路的高频干扰与上部光学腔体隔离开，避免电路干扰影响激光输出功率的稳定性，保证长时间工作下的输出功率波动控制在允许范围内。
