三通道红色激光发生模组结构设计

　　这款三通道红色激光发生模组，核心应用场景覆盖精密光学检测、多光路激光定位、实验光路搭建以及工业视觉打标辅助等领域，在半导体晶圆检测、多工位对位校准、生物荧光激发这类需要多束同源同参数激光输出的工况中，能够替代多组独立单激光头的排布方案，减少安装调试时的光路校准工作量。从实际用途来看，三个独立的激光输出通道可分别输出参数一致的638nm红色激光，既可以单通道独立控制输出，也可多通道同步触发，适配不同的光路组合需求，相比单头激光的分散安装，集成式的结构能避免多组独立模组安装时的同轴度偏差、间距累积误差问题，在需要等间距平行激光输出的场景下，出厂即完成通道间距的校准，现场安装仅需固定底座即可完成光路初调。

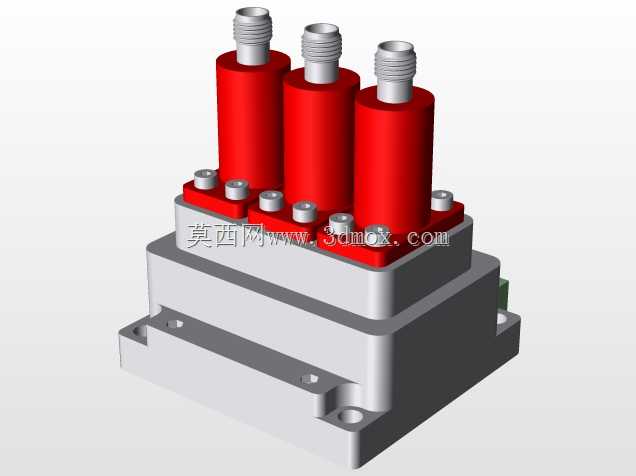

　　从功能特性上看，模组上部三个红色柱状腔体为独立的激光管封装舱，每个舱体顶部设置标准SMA接口，可直接适配常规的光纤耦合接头，无需额外设计转接结构，方便将激光导出至远端光路；红色舱体与下部灰色基座之间通过周向布置的内六角螺丝完成压合固定，每个固定点位对应内部的密封胶圈槽，装配后可实现IP54级的防尘防护，避免车间环境中的金属碎屑、浮尘进入光学腔室影响激光输出功率。下部基座采用阶梯式结构设计，底层为安装固定边，四个角位设置沉头安装孔，安装时可直接从上方穿入M4内六角螺丝固定至安装面板，沉头结构可保证螺丝顶面不高出基座平面，不会干涉上部光路部件的调整；基座中层为驱动电路容纳舱，侧面预留接线插口，可直接对接外部的驱动控制板，接收TTL电平信号实现激光输出的通断与功率调节。

　　设计思路上，这款模组优先考虑了多通道光路的一致性，三个激光舱的中心间距严格控制为等距排布，舱体内孔与激光管的配合公差选用H7/g6的间隙配合，既方便装配时激光管的插入定位，也能保证激光管轴线与顶部光纤接口的同轴度控制在0.02mm以内，降低光纤耦合时的功率损耗。基座部分选用铝合金材质做阳极氧化处理，上部红色舱体采用绝缘阻燃的PBT材质注塑成型，既可以隔绝内部激光管驱动电路的高压风险，也能减轻整体模组重量，降低安装时的负载要求。外形尺寸方面，模组整体安装底座的长宽尺寸为82mm×64mm，不含顶部接头的整体高度为78mm，安装边厚度为8mm，沉头孔的中心距分别为70mm和52mm，适配多数光学实验平台、工业视觉设备的标准安装孔位，安装边界上，模组左右两侧预留了不小于10mm的接线与操作空间，上部光纤接头插拔时不会与周边部件产生干涉，基座侧面的接线插口突出基座平面3mm，布线时可预留足够的线材弯曲半径，避免线材折损影响信号传输。

　　在结构细节处理上，每个红色舱体顶部的外螺纹接头做了防滑滚花处理，手动拧动光纤接头时无需额外工具即可完成初步紧固，舱体与基座连接的螺丝点位均匀分布在三个舱体的周边，每个舱体对应4个固定螺丝，保证压合时受力均匀，不会出现局部密封不严的情况。基座底部设置了两处定位销孔，在需要高精度重复安装的场景下，可配合Φ3mm的圆柱销完成定位，重复安装的位置精度可控制在0.01mm以内，无需每次安装后重新校准光路。内部的电路舱与光学舱之间设置了隔热垫片，避免激光管长时间工作产生的热量传导至驱动电路，造成电路元件的参数漂移，延长模组的连续工作时长，实测在25℃环境下连续8小时工作，基座表面温度不超过42℃，激光输出功率的波动范围控制在3%以内，能够满足工业现场长时间连续运行的需求。
