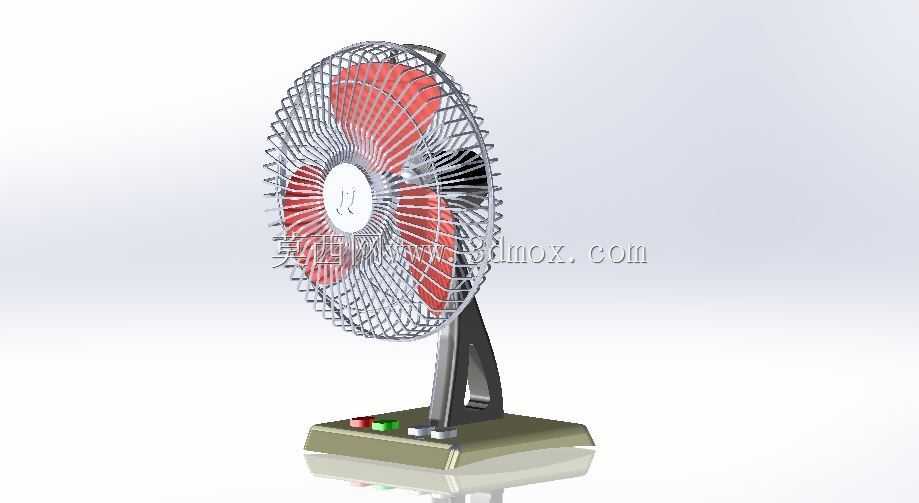

桌面摇头台扇结构三维数模设计

　　日常办公桌面、家庭书桌、小型操作工位等近距离送风场景中，台扇是应用极为普遍的空气循环设备，不同于落地扇的大覆盖范围设计，台扇的送风目标集中在1-2米半径的人体上半身区域，核心诉求是低噪运行、送风角度可调、放置稳固不占过多桌面空间。这套台扇的三维结构设计，首先从底座的配重与安装边界入手，底座采用近似方形的圆角造型，底部预留防滑胶垫的安装槽位，整体底座的投影尺寸控制在150mm×120mm区间，放置在常规600mm深度的办公桌面上不会挤占键盘、文件的摆放空间，底座内部预留了配重块的安装腔，同时集成了按键开关的安装位，两个功能按键分别对应启停与风速档位切换，按键的按压行程设计为3mm，匹配常规轻触开关的安装尺寸，

　　按键旁预留了状态指示灯的透光孔位，方便用户直观判断设备运行状态。支撑颈部采用倾斜角度可调的铰接结构，铰接处的阻尼力矩经过匹配设计，既可以让扇头在0-30度的俯仰区间内任意角度悬停，又不会因为长期使用出现阻尼衰减导致扇头自行下坠，支撑臂采用薄壁加强筋结构，在保证结构强度的前提下尽可能减少材料用量，支撑臂内部预留了走线空间，让底座的供电线路可以隐藏式穿过支撑臂连接到扇头的电机组件，避免明线外露影响外观同时降低线路被剐蹭破损的风险。扇头部分的核心是电机安装位，适配常规单相交流罩极电机的安装尺寸，电机输出轴直接连接扇叶，扇叶采用三叶片轴流设计，叶片的曲面弧度经过送风效率优化，在额定转速下可以将气流平稳推送至1.5米距离，

　　同时叶片边缘做了圆弧过渡处理，降低切割气流产生的风噪。扇叶外围的网罩分为前后两部分，前网罩采用细密金属钢丝焊接结构，钢丝间距控制在12mm以内，符合家电安全防护要求，避免手指误触运转中的扇叶，后网罩通过卡扣结构固定在电机前端的安装圈上，前网罩通过周向布置的卡扣与后网罩锁紧，无需额外螺丝固定，方便后期拆卸清洁扇叶与网罩积灰。网罩中心的装饰盖采用卡扣式安装，遮盖住扇叶的固定螺母，提升整体外观的完整性。整套结构的装配逻辑遵循从内到外的层级，先完成底座内部配重、线路、按键组件的装配，再连接支撑臂与底座的铰接结构，之后将电机固定在支撑臂顶端的安装座上，依次装配后网罩、扇叶、前网罩与中心装饰盖，所有配合位置都预留了合理的装配公差，

　　卡扣结构的拔模角度符合注塑件的生产工艺要求，金属网罩的钢丝焊接位置预留了焊位凸点，方便生产过程中的定位装夹。在实际使用场景中，这款台扇可以直接放置在平整桌面使用，无需额外打孔安装，俯仰角度调节可以适配不同坐姿下的送风高度需求，整体重量控制在1.8kg左右，方便用户根据使用需求在不同桌面间挪动，底座的防滑胶垫可以避免设备运转时的轻微振动导致台扇在光滑桌面滑移，扇头的转动结构预留了摇头机构的安装扩展位，如果需要增加左右摇头功能，只需在支撑臂顶端加装摇头齿轮组件与曲柄连杆，无需大幅改动原有主体结构，具备良好的功能扩展兼容性。
