ebmpapst轴流辅助通风机结构设计

　　在工业电控柜散热、小型设备通风冷却、IT机柜辅助排风这类场景里，这类轴流通风机的选型一直是结构工程师常接触的内容，本次呈现的这款轴流通风结构，对应ebm papst W2E142-BB机型，核心是通过轴流叶轮的定向转动，驱动空气沿轴向流动，带走密闭或半密闭空间内积聚的热量，保证内部元器件工作在允许的温度区间内。从实际使用场景来看，这类风机常被安装在机柜侧壁、设备散热风道的进出风口位置，部分工控设备、小型通讯基站柜体、大功率电源模块的散热回路里，都能见到同规格产品的应用，它不需要复杂的风道转接，直接通过法兰面固定即可完成安装，适配的安装场景非常广泛。

　　从结构设计思路来看，这款风机采用外框切角的方形安装结构，区别于纯圆形轴流风机的安装形式，切角方形外框在四个方向预留了安装孔位，安装时不需要额外制作圆形转接法兰，直接通过螺丝穿过安装孔就能固定在机柜面板的预留开孔上，安装效率更高，同时外框的切角设计也能在有限的安装空间里，最大化容纳叶轮直径，提升同安装尺寸下的通风量。叶轮采用多叶片前倾式轴流设计，叶片的曲面弧度经过流体特性优化，转动时能以较低的转速实现足够的风压，同时控制运行噪音，适合对噪音有一定要求的室内设备场景。叶轮中心的轮毂结构做了圆弧过渡，减少空气进入叶轮区域的紊流损失，提升进风效率。

　　尺寸边界上，这款风机的核心安装尺寸为150mm×172mm×38mm，厚度方向仅38mm的尺寸，让它可以适配厚度有限的机柜侧壁安装，不会过多占用柜体内部的设备安装空间；150×172mm的安装面尺寸，对应行业内通用的同规格风机开孔尺寸，替换同规格老旧风机时不需要重新扩孔或者修改面板结构，互换性较强。外框上的接线端子区域做了下沉式设计，接线完成后线缆不会突出风机安装平面，避免安装时线缆被面板挤压造成破损，提升安装可靠性。外框的材质采用高强度工程塑料注塑成型，兼顾结构强度与绝缘性能，同时整体重量较轻，长时间安装在薄壁机柜面板上也不会出现面板变形的问题。

　　从功能特性来看，这款风机属于辅助通风类产品，主要作用是驱动空气形成定向流动，它本身不具备制冷能力，而是通过空气循环将设备内部的热空气带出，同时引入外部温度较低的空气，实现热交换降温。在实际选型应用中，工程师需要根据设备的发热量、允许的温升、风道阻力来计算需要的通风量，再匹配对应风压、风量参数的风机，这款风机的风压特性适合短风道、低阻力的通风场景，比如直接安装在机柜壁面做排风使用，若风道较长、阻力较大，则需要搭配更高风压的风机产品。另外，这款风机的安装孔位采用对称设计，支持水平、垂直等多个方向安装，不需要调整内部结构即可适配不同方向的排风需求，在设备结构布局时灵活性更高。

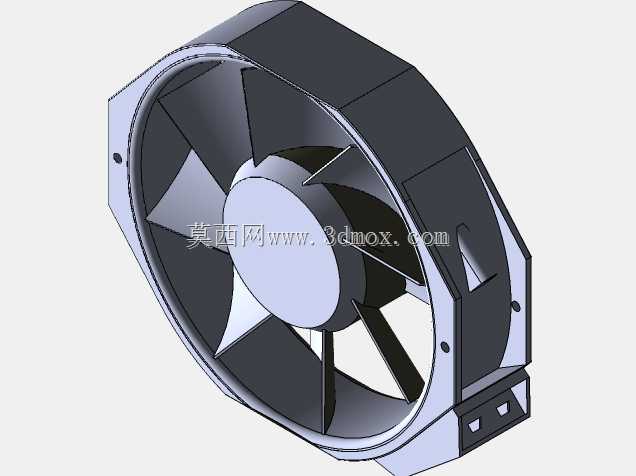

　　在三维建模层面，这个模型完整还原了风机的外框轮廓、叶片曲面、安装孔位、接线端子结构，做设备整体装配时，可以直接将该模型导入装配体，提前核对安装空间、开孔尺寸，避免实际生产时出现安装干涉、开孔位置错误的问题。建模过程中，叶轮的曲面是建模的重点难点，需要根据叶片的实际弧度做曲面放样，保证叶片曲面的顺滑度，还原真实产品的外形特征；外框的切角结构、安装孔的沉台设计也都做了细节还原，能满足结构设计阶段的装配校验、干涉检查需求，也可以用于设备散热方案的可视化展示，帮助方案评审阶段更直观地呈现散热组件的布局位置。
