双孔MATE-N-LOK线端连接器结构设计

　　在低压电气控制、家电内部布线、小型机电设备的线束连接场景中，这类双孔结构的线端连接器是实现电路快速对接、防误插连接的核心基础部件，日常选型与结构设计过程中，需要兼顾插接可靠性、装配便捷性与线束固定的稳定性，避免设备运行过程中出现接插松脱、线芯拉扯断裂、相邻端子短路等常见故障。

　　从实际使用场景来看，这类连接器主要应用在交直流低压回路的线对线对接环节，常见于小型工控设备内部的动力线转接、家电产品的内部线束分接、小型电动工具的电路连接部位，能够替代传统的焊线、拧接端子方式，大幅提升产线装配效率，同时降低后期维护的线路拆解难度。设计过程中首先要考虑插接配合的容错空间，前端双孔的同轴度公差需要控制在合理区间，既保证公端插针能够顺畅插入，又要避免间隙过大导致的接触电阻升高、接插晃动问题。

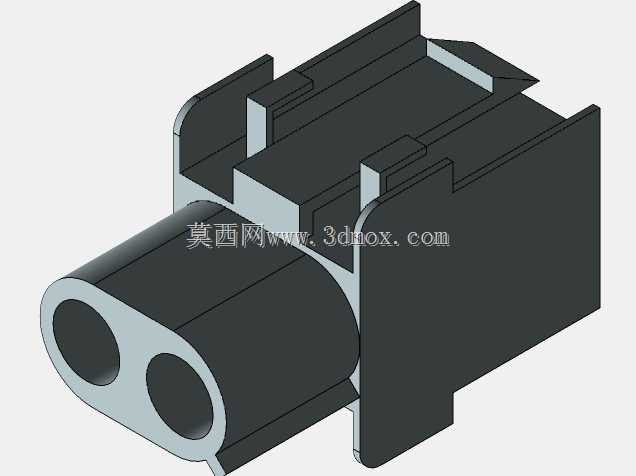

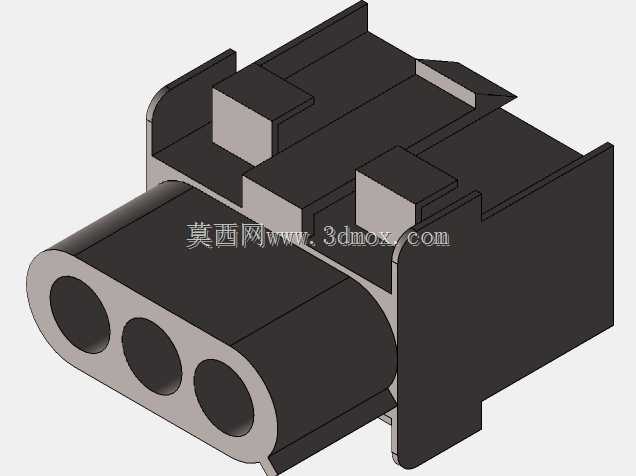

　　主体外壳采用带侧翼卡扣的结构设计思路，是为了在与对应母座对接完成后，通过侧翼的弹性卡爪与母座的卡槽形成锁止配合，不需要额外的固定件就能实现接插后的轴向限位，防止设备运行过程中的振动导致接插件松脱。外壳上的多道凸起筋条，一方面是增强塑料壳体的结构强度，避免线束拉扯过程中壳体出现开裂变形，另一方面也能作为装配过程中的手持防滑结构，方便作业人员在狭小的设备内部空间完成插拔操作。

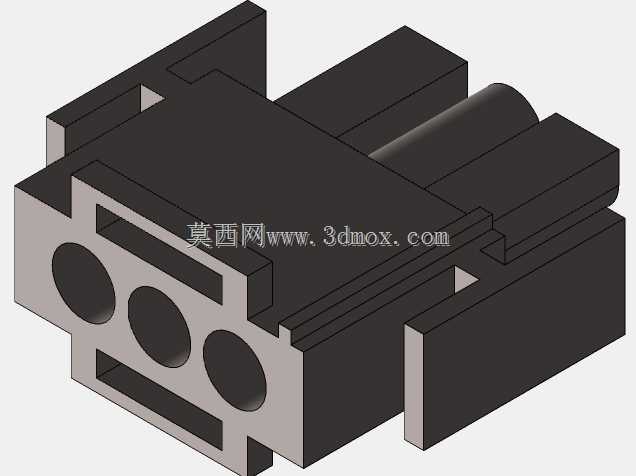

　　前端的双孔腔体采用独立分隔设计，两个端子安装孔之间设置有隔离挡墙，能够避免两个相邻端子在装配或者使用过程中出现接触短路，同时每个孔位的内壁都设置有端子卡接槽，配套的冲压端子装入后能够通过倒刺结构与壳体卡紧，承受一定的线束轴向拉力，不会因为线束拉扯导致端子从壳体中脱出。后端的线束入口处做了渐变收窄的结构，能够适配一定线径范围的绝缘线束，装配时可以配合防水塞或者线卡实现线束与壳体的固定，提升接插部位的抗拉扯能力。

　　从安装边界来看，这类连接器的整体外形为方块状带圆柱插接端结构，安装时不需要额外的螺丝固定，仅依靠接插件自身的锁止结构就能完成固定，占用的安装空间较小，适合在设备内部布线空间紧凑的场景下使用。设计建模过程中需要重点关注卡扣的弹性变形量，塑料材质的卡扣悬臂长度与厚度需要匹配常用的工程塑料韧性参数，保证插拔过程中卡扣能够顺畅变形卡入，同时不会因为反复插拔出现断裂失效。另外插接端的配合尺寸需要严格匹配行业通用的MATE-N-LOK系列接插件的互换尺寸，保证不同厂家生产的同规格公母端能够实现兼容对接，不需要单独定制配套接插件，降低供应链的选型成本。

　　在结构细节处理上，壳体的所有棱角位置都做了小圆角过渡，避免装配过程中锋利的边角割伤作业人员，也防止棱角位置出现应力集中导致的壳体开裂。壳体表面的分型线位置设置在非配合面，不会影响接插部位的尺寸精度，也不会因为分型线的飞边导致接插卡滞。内部的端子腔体做了导向斜面设计，端子从后端装入时能够顺着斜面滑入卡接位置，降低产线装配的对位难度，提升装配效率。这类接插件虽然属于小型基础零部件，但在整个电气回路中承担着电路连通的关键作用，任何一个结构细节的设计缺陷，都可能导致整个设备的电路故障，因此建模过程中每一处配合尺寸、壁厚、卡扣参数都需要结合实际装配与使用工况反复校核，才能保证批量生产后的产品可靠性。
