EVCO EVK412工业温度指示器结构设计

　　在工业过程控制的现场场景里，这类盘装式温度指示器件的应用覆盖范围极广，从食品加工的恒温烘道、冷链仓储的温区监测，到工业冷水机组的回路测温、小型注塑机的料筒段温度采集，甚至是实验室恒温试验设备的面板显示端，都能见到同结构类型器件的身影。不同于分体式的温度采集模块，这类集成式指示器件直接嵌入设备操作面板安装，操作人员无需外接显示终端，站在设备操作位就能直接读取当前测点的温度数值，部分同系列衍生型号还能拓展湿度、压力参数的采集显示，或是搭载步进式控制输出逻辑，直接联动执行器件完成简单的闭环调节，不用额外搭配独立的控制单元，能大幅简化小型设备的电控回路布线复杂度。

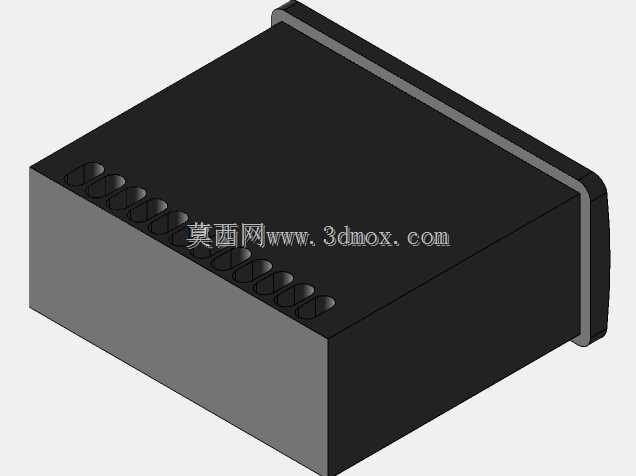

　　从结构设计的角度拆解这款器件，整体采用方正的盒式壳体结构，主体外壳选用阻燃级工程塑料注塑成型，表面做细磨砂哑光处理，既避免工业现场的油污、粉尘附着后难以擦拭，也能减少车间照明光线在面板区域的反光，保证操作人员读取数值时不会因为眩光出现读数偏差。壳体侧面排布的多组栅格状散热槽，是建模时需要重点还原的细节——这类器件内部搭载了信号采集处理电路、显示驱动电路，长期在工业现场的高温环境下运行，栅格结构既能形成自然对流的散热通道，带走电路板工作产生的热量，又能阻挡大尺寸的金属碎屑、飞溅液滴直接进入壳体内部，兼顾散热效率与基础防护能力。壳体前后段的阶梯式止口结构，是为盘装安装专门设计的限位结构，安装时从面板正面将器件推入开好的标准方孔，前段的凸缘会贴合在面板正面，再通过后侧配套的卡扣支架从背面锁紧，就能把器件牢牢固定在面板上，不需要额外打螺丝固定，拆装维护时只需要松开后侧卡扣就能从正面抽出器件，不用拆解设备内部的布线槽，能大幅缩短现场运维的更换时间。

　　建模过程中需要严格把控的安装边界尺寸，首先是面板开孔的适配尺寸，这类标准盘装仪表的开孔尺寸遵循工业通用的48mm×48mm盘装规格，壳体嵌入面板内部的深度尺寸需要预留足够的布线空间，一般要保证器件后侧距离电控箱内壁至少留有20mm的间隙，方便插拔尾部的接线端子，避免线缆过度弯折导致的芯线断裂。壳体后侧的接线端区域做了内凹式的导向槽设计，对应不同功能的接线端子做了防呆卡位，不同线径的电源接线、传感信号接线、控制输出接线都能对应插入，不会出现插错端子的情况，建模时需要还原端子的间距与导向结构，方便后续做电控布线的干涉检查。

　　从功能特性的落地设计来看，这款器件的显示区域设置在壳体正面的居中位置，操作按键排布在显示区域下方，按键采用凸点式的硅胶按键，戴工业防护手套也能准确按压操作，不会因为手套的阻隔出现按键失灵的情况。壳体的边角处做了小半径的圆角过渡，既避免安装时尖锐的边角划伤操作人员手部，也能减少注塑成型时的应力集中问题，提升壳体的抗冲击能力，在设备运输、现场安装过程中即使受到轻微碰撞，也不会出现壳体开裂的情况。同系列的不同功能型号，壳体主体结构完全通用，只需要更换内部的电路板与正面的面板丝印就能实现不同参数的检测、控制功能，这种模块化的壳体设计思路，能大幅降低注塑模具的开模成本，也方便用户后期更换不同功能的同尺寸器件，不用重新修改设备面板的开孔尺寸，降低设备迭代改型的结构设计工作量。

　　在做设备选型匹配时，结构工程师首先要确认安装面板的厚度适配范围，这类器件的卡扣结构一般适配1mm到5mm厚度的金属面板或塑料面板，过厚的面板会导致卡扣无法完全锁紧，过薄的面板会出现器件安装后松动晃动的情况。另外要注意器件的工作环境温度范围，壳体的塑料材质耐温范围一般在-10℃到55℃之间，如果是安装在高温烘道附近的面板上，需要额外做隔热衬板隔离高温，避免壳体受热变形影响内部电路的正常工作。建模时还要注意壳体表面的丝印标识位置，不同接线端子对应的功能标识、单位标识都要和实际产品一致，方便后续生成工程图时直接用于生产指导，减少后期的标注修改工作量。
