9极5mm间距馈通法兰式导线公连接器

　　在低压电气柜布线、工业传感器接线、小型设备内部线束转接这类场景里，这类多极公端连接器的使用频率一直很高，尤其是现场布线需要快速插拔、后期维护要频繁拆接线束的工况，相比螺丝压接的端子台，这类笼式弹簧结构的连接器能省去大量拧螺丝的工时，也能避免现场施工时螺丝扭矩不统一导致的虚接、压接过紧断芯这类常见问题。这款9极的公连接器采用馈通法兰安装形式，适配4平方毫米的硬线或者多股软线，相邻销位的中心间距为5mm，这个间距规格刚好匹配常规低压控制回路的电气间隙要求，在AC220V及以下的控制回路中使用时，不用额外做极间绝缘处理就能满足安规要求。

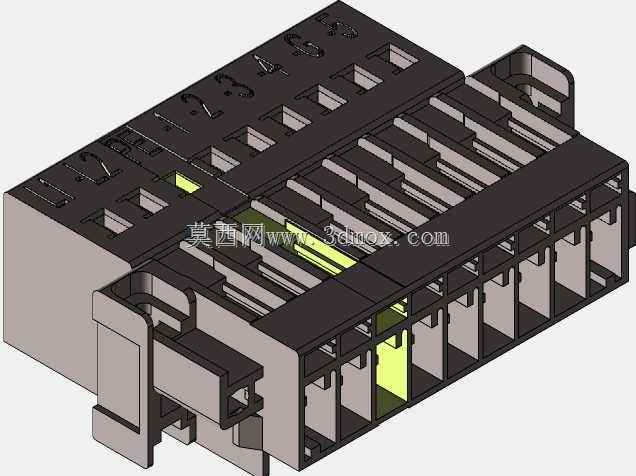

　　从结构设计来看，这款连接器的主体采用阻燃尼龙材质注塑成型，外壳做了带编号的极位标识，从1到9的数字凸印在外壳顶面，现场接线时不用额外做线号标记就能对应回路，减少接线错相的概率。法兰安装位设计在连接器两端，带卡扣式的锁止结构，和对应母端对插之后，侧面的锁扣会自动卡入母端的卡槽，设备运行产生的常规振动不会导致接插件松脱，在有小幅振动的设备比如小型输送带、风机控制箱里使用时，不需要额外做防松绑扎。内部的导体接触件采用镀锡铜材质，夹持导线的结构是WAGO经典的笼式弹簧结构，插线时只需要用螺丝刀压下操作键，把剥好长度的线芯插到底再松开操作键，弹簧就会自动压紧线芯，不管是硬线还是压了冷压头的软线，都能保持稳定的接触压力，长期使用也不会因为金属蠕变出现接触电阻变大的问题。

　　安装边界上，这款连接器的法兰位预留了标准的安装孔距，在柜体面板上开孔时只需要按照法兰外形开出对应的方孔，把连接器从面板正面推入，背面卡上配套的法兰卡扣就能完成固定，不需要额外打螺丝固定，面板开孔的公差要求也比较宽松，±0.2mm的开孔误差都能顺利安装。连接器对插之后的整体深度控制得比较紧凑，在柜内布线空间有限的场景里，不会因为接插件深度过大导致柜门关不上，或者和柜内其他元器件产生干涉。每个极位的夹持范围覆盖0.5到4平方毫米的导线，不管是传感器的信号线还是小功率负载的电源线，都能使用同一款连接器完成转接，减少现场备件的种类。

　　从实际选型的角度看，这类连接器在设计三维布线时，需要提前预留好插拔的操作空间，尤其是连接器正面的操作键位置，要留出至少15mm的螺丝刀操作空间，不然现场接线时没办法压下弹簧键完成导线插拔。另外在做面板开孔设计时，要注意法兰的密封台阶尺寸，如果是需要IP防护的柜体，要在法兰和面板之间加装配套的密封胶条，这款连接器本身的法兰结构是预留了胶条安装槽的，不用额外设计密封结构。在三维建模时，这款模型的所有卡扣、极位、安装孔的尺寸都和实物一致，导入装配体之后可以直接用来做干涉检查，也能用来生成面板开孔的草图，不用再手动测绘实物尺寸，能节省不少结构设计的时间。在做线束布置时，连接器出线端的导线弯曲半径要按照4平方线的最小弯曲半径预留，不要把线折死弯贴在连接器外壳上，避免长期使用后线芯断裂。
