卧式管翅式制冷蒸发器结构设计

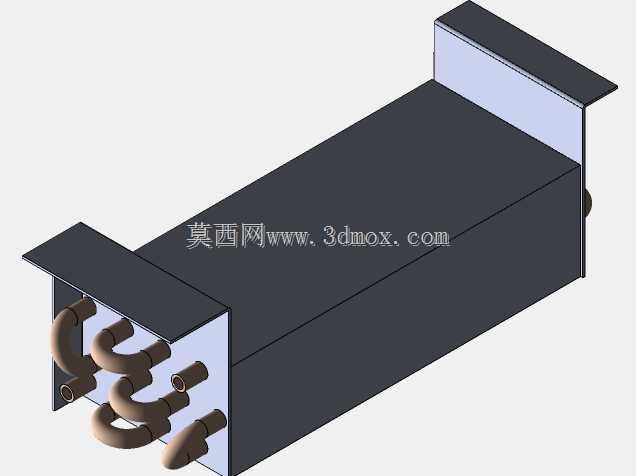

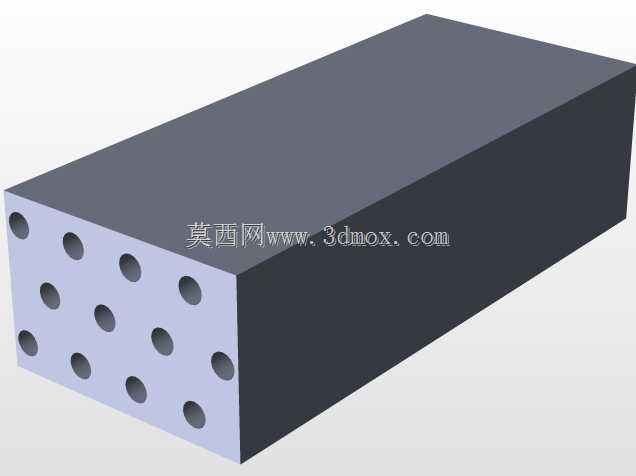

　　在商用冷柜、小型工业冷水机组、冷链运输温控单元这类需要精准控温的制冷场景里，蒸发器作为制冷循环里直接承接冷量输出的核心部件，其结构合理性直接决定整套系统的换热效率与运行稳定性。这款卧式布置的管翅式蒸发器，采用长方体主体加两端安装支板的结构形式，主体段为封闭的风侧换热通道，内部排布多回程弯折的铜质换热管路，管路进出口集中布置在设备的同一侧端板上，方便现场与制冷系统的节流阀出口、压缩机回气端快速对接，减少管路弯折带来的流阻损失。

　　从实际安装适配的角度看，两端伸出的安装支板上预留了标准化的安装孔位，可直接通过螺栓固定在制冷腔体的内壁支架上，不需要额外制作转接工装，安装时的水平度公差可控制在1.5mm/m以内，避免因安装倾斜导致换热管路内的冷冻油回流不畅，长期运行造成压缩机缺油磨损。主体段的外形尺寸适配常规小型制冷设备的内腔安装边界，宽度方向不会遮挡冷凝风机的送风路径，长度方向可根据制冷腔体的深度灵活调整同系列产品的管路排布数量，在不改变安装接口尺寸的前提下覆盖1.5kW到5kW的制冷量区间，适配不同容积的制冷场景需求。

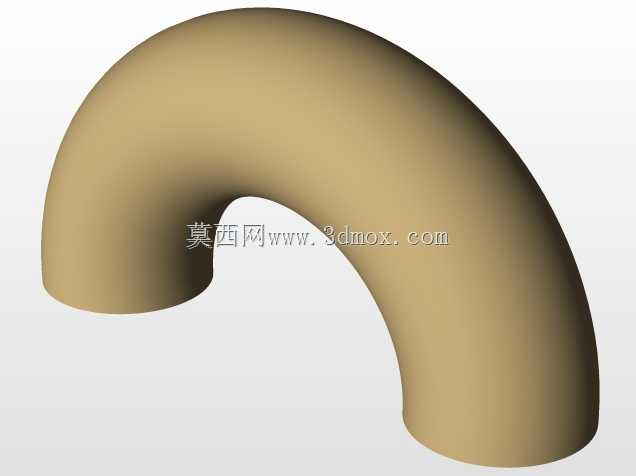

　　设计过程中优先考虑了换热效率与风阻的平衡，换热管路采用多排等间距排布，相邻管路的弯折段做了圆弧过渡处理，避免直角弯折造成制冷剂流动截面突变，减少冷媒在管路内的压力损失，让节流后的低压低温冷媒可以在管路内均匀分配，每一段管路的壁面都能充分与流经的空气进行热交换。端板上的管路穿出位置做了翻边密封处理，既可以固定换热管路的相对位置，避免设备运输、运行过程中管路晃动产生磨损泄漏，也能防止未经过换热的空气从管路与端板的缝隙处旁通，保证所有进入蒸发器的空气都能完全掠过换热管路表面，提升实际换热效率。

　　在实际使用场景中，这款蒸发器可适配不同的送风方式，既可以搭配轴流风机做吹风式安装，也可以适配离心风机做吸风式布置，安装支板的结构强度经过校核，可承受设备运行过程中风机带来的持续振动，不会出现支板变形、管路焊点开裂的问题。管路进出口的接头采用标准制冷管径设计，可直接与同规格的紫铜管进行钎焊连接，不需要额外配置转接头，减少现场安装的焊点数量，降低制冷剂泄漏的风险。设备的外表面做了防锈防腐处理，可适应高湿度的制冷腔体内部环境，长期运行不会出现表面锈蚀、翅片脱落的问题，维护时只需要定期用压缩空气吹扫换热管路表面的积尘，即可保证换热效率维持在设计值的95%以上，不需要复杂的拆解维护流程。

　　从结构建模的细节来看，所有管路的弯折半径都符合铜管加工的最小弯折半径要求，不会出现加工时管路弯折处瘪管、壁厚减薄超差的问题，端板与主体壳体的连接采用折边咬合加点焊的工艺，既保证壳体的密封性能，也能提升整体结构的刚性，设备在承受1.2倍设计压力的气密性测试时，不会出现壳体变形、焊缝泄漏的情况。换热管路的排布间距经过流场仿真优化，空气流经蒸发器时的流速分布均匀度可达85%以上，不会出现局部流速过低导致结霜不均、化霜残留的问题，适配自动化霜的制冷系统，减少化霜过程中的冷量损耗。
