空调制冷系统用冷凝器换热组件结构

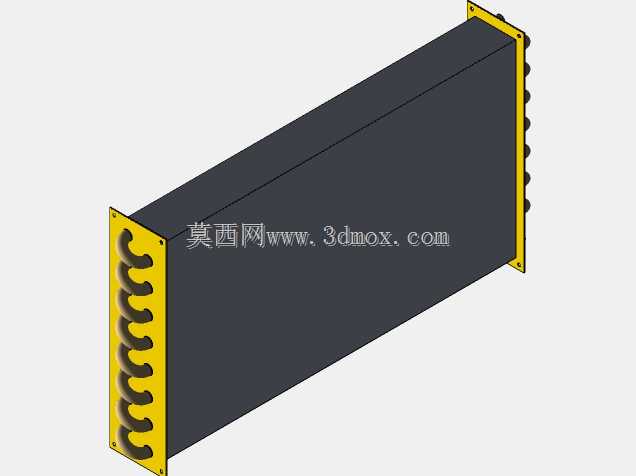

　　在商用及家用分体式空调、小型工业制冷机组的热交换回路里，这类冷凝器组件承担着将压缩机排出的高温高压气态制冷剂，通过管壁与翅片的导热作用，配合流经组件表面的冷却空气完成热量释放，让制冷剂冷凝为中温高压液态的核心功能，是制冷循环里不可或缺的放热侧核心部件。不同于套管式、壳管式换热器的应用场景，这种风冷式冷凝器组件更适配依靠空气对流完成散热的制冷设备，常见于挂机、柜式空调外机、小型冷库制冷外机、工业冷油机、冷水机组的风冷散热单元，安装位置多处于设备通风侧，需要预留足够的进风与出风空间，避免热风回流导致换热效率衰减。从结构设计逻辑来看，该组件采用双侧集流管配多排蛇形换热管的排布方式，两端的黄色端板既是换热管的定位支撑结构，

　　也是整个组件与设备机架连接的安装基准，端板上预留的安装孔位可直接通过螺栓固定在设备的钣金支架上，安装时需要保证组件平面与冷却风流道垂直，让空气能够垂直冲刷换热管与翅片表面，最大化换热接触面积。换热管采用蛇形弯制工艺，管间等距排布，管外贴合的散热翅片通过胀管工艺与管壁紧密结合，消除接触热阻，保证制冷剂携带的热量能够快速传导到翅片表面，被流动的空气带走。端板外侧预留的管路接头，分别对应制冷剂的进气口与出液口，安装时需要与压缩机排气端、节流装置入口通过钎焊或者螺纹接头可靠连接，连接位置需要做密封处理，避免制冷剂泄漏影响整个制冷回路的运行压力。考虑到实际安装场景的边界限制，这类长方体结构的冷凝器组件，厚度方向尺寸通常控制在较薄的区间，

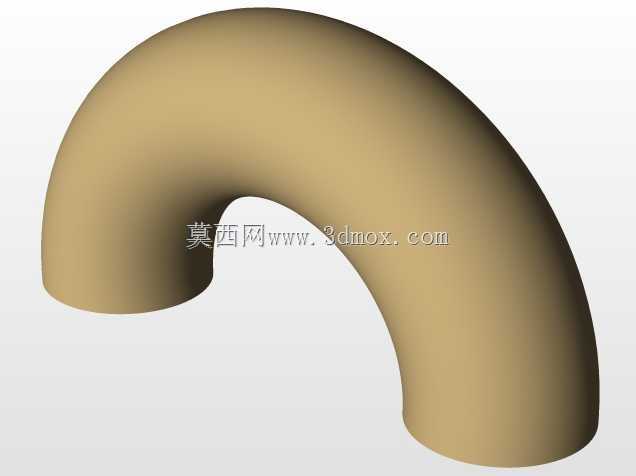

　　能够适配空调外机内部狭窄的安装空间，长度与高度尺寸则根据设备的制冷量需求匹配，制冷量越大的设备，对应的冷凝器换热面积越大，组件的整体长宽尺寸也会相应增加。设计过程中需要兼顾换热效率与风阻的平衡，翅片间距如果过小，虽然能提升换热面积，但会大幅增加空气流经的阻力，提升配套风机的功耗，还容易在积灰后堵塞风路；如果翅片间距过大，则会导致换热面积不足，冷凝温度升高，制冷效率下降。蛇形管的弯制半径也需要严格控制，弯管位置不能出现管壁褶皱、变形，避免管路内部流道截面变小，增加制冷剂的流动阻力，甚至造成制冷剂流通不畅，影响整个循环的冷媒流量。两端的安装端板需要做防锈防腐处理，因为组件长期处于通风环境，接触空气中的水汽与粉尘，

　　若端板锈蚀会影响安装固定的可靠性，甚至锈渣脱落附着在翅片表面影响散热。在实际设备装配环节，这类冷凝器组件通常会与轴流风机配套安装，风机布置在组件的出风侧，运行时形成负压将外界空气从组件进风侧吸入，穿过敏片与换热管的间隙带走热量，再从风机侧排出。安装时需要注意组件与周边钣金件的密封，避免出现漏风的旁通路径，导致部分空气未经过换热区域就直接流出，降低整体散热效果。对于应用在高湿、高粉尘工况的制冷设备，还可以在组件进风侧加装防尘滤网，不过需要定期清理滤网避免堵塞，同时设计时要预留滤网的安装空间，不能让滤网直接贴在翅片表面影响进风均匀性。从结构强度角度考虑，换热管与端板的连接位置采用胀接固定，能够承受制冷回路运行时的压力波动，避免长期运行后出现管路松动、泄漏的问题，组件整体的框架结构也能承受运输、安装过程中的振动载荷，不会出现翅片倒伏、管路变形的情况。在做三维结构建模时，需要准确还原蛇形管的排布间距、弯管半径、端板的安装孔位坐标、翅片的排布密度，这些参数直接影响后续做结构干涉检查、装配模拟的准确性，尤其是端板上的安装孔位置，必须和设备机架的固定孔位完全匹配，避免实际装配时出现无法对位安装的问题。同时建模时需要还原组件的整体外形边界，方便在设备整体布局时核对安装空间，确认组件与周边的压缩机、管路、风机、钣金外壳之间留有足够的安全间隙，避免运行时出现管路碰撞、部件干涉的问题。
