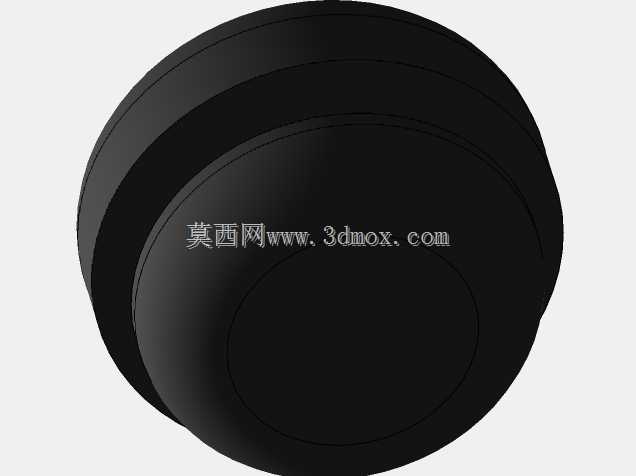

设备支撑用圆台形橡胶缓冲脚垫结构

　　这类圆台形橡胶脚垫是工业设备、小型机电产品、仪器仪表领域应用极广的支撑缓冲元件，日常选型中经常会在各类需要隔振、防滑、支撑的设备底部见到它的身影。不同于硬质金属支撑脚，橡胶材质本身的粘弹性特性，能够有效吸收设备运行过程中产生的高频微幅振动，避免振动直接传递到安装台面，既可以降低设备运行产生的结构传声，也能减少振动对设备内部精密元器件的长期冲击损伤，延长设备内部电子元件、精密配合结构的使用寿命。

　　从结构设计来看，这款脚垫采用上窄下宽的圆台外形，底部接触面积大于顶部安装接触面，这种结构设计一方面能够提升支撑稳定性，增大与安装台面的静摩擦系数，即使设备受到一定的水平推力，也不容易出现滑移错位；另一方面渐变的截面结构能够让橡胶在承受垂直载荷时，应力分布更加均匀，避免直角结构处出现应力集中导致的橡胶开裂问题，长期受压下也不容易出现永久形变。脚垫顶部的环形凹槽结构，是为了适配设备底部的安装凸台，安装时可以直接将设备底部的定位凸台卡入凹槽内，不需要额外的紧固件就能实现初步定位，部分小载荷场景下甚至不需要打胶或者螺丝固定，直接卡装即可完成装配，大幅提升产线装配效率。

　　在实际应用场景中，这类脚垫的适配范围非常广，小到桌面级的小型检测仪器、办公电子设备，大到工业控制柜、小型输送线的支撑脚、台式加工设备的底部支撑，都可以选用对应载荷等级的橡胶脚垫。选型时需要重点关注几个核心边界参数：首先是垂直静载荷上限，要根据单脚承载的设备重量选择合适硬度的橡胶材质，邵氏硬度40度到60度的橡胶材质通常适配中小载荷场景，硬度越高承载能力越强，但缓冲减震效果会相应下降；其次是安装边界尺寸，要确认脚垫顶部的凹槽内径与设备底部的安装凸台外径匹配，过盈量控制在0.2mm到0.5mm之间即可，过盈量太大装配难度高，长期使用容易撑裂橡胶内圈，过盈量太小则容易出现松脱。

　　设计这类橡胶脚垫的三维模型时，需要重点处理几个结构细节：一是所有的棱边都要做圆角过渡，避免尖锐棱边在模具生产时出现缺胶、飞边难以清理的问题，同时也能避免使用过程中棱边磕碰破损；二是底部接触面可以根据防滑需求设计细微的环形防滑纹，不需要太深的纹路，0.1mm到0.2mm的浅纹就能大幅提升接触面的摩擦力，同时不会因为纹路过深导致支撑不稳；三是橡胶材质的拔模角度要控制在1度到1.5度之间，方便硫化成型后脱模，不会因为拔模角度太小导致脱模时橡胶表面被拉伤。

　　从安装使用的角度来说，这类脚垫不需要复杂的安装工序，对于载荷较大的应用场景，可以在脚垫顶部凹槽内涂抹少量橡胶粘接剂，与设备底部的安装面粘接固定，进一步提升连接可靠性，避免设备移动过程中脚垫脱落。日常维护中也不需要额外的润滑或者保养，橡胶材质本身耐普通的油污、弱酸弱碱环境，常规工业车间环境下使用寿命可以达到3到5年，出现老化开裂、永久形变超过厚度10%的时候直接更换即可，维护成本极低。不同于可调式金属支撑脚，这类橡胶脚垫的高度固定，选型时要确认设备的安装高度要求，预留足够的安装空间，脚垫受压后的压缩量通常在自身厚度的10%到15%之间，设计设备整体高度时要把这个压缩量考虑进去，避免多脚支撑时出现个别脚垫悬空、受力不均的问题。
